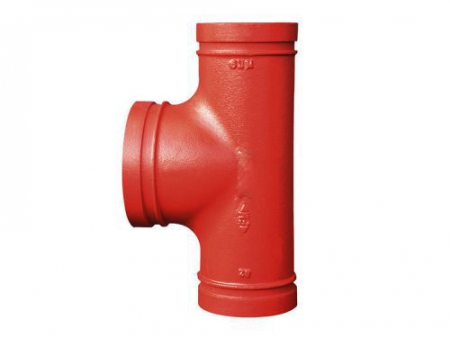

تي جروف برأس كبير Grooved Bullhead Tee
طلب عرض سعر
الموقع الإلكتروني: http://grooved-fittings.asia/3-8-grooved-bullhead-tee.html
وصلات أنابيب مخددة
تي جروف برأس كبير هو نوع من وصلات تي (مشترك) حيث يكون حجم الأنبوب الفرعي أكبر من الأنبوب الرئيسي. يتم استخدام وصلة تي جروف (مخدد) هذه لتوصيل الأنابيب، وتغيير اتجاهات خط الأنابيب، وضبط حجم المكونات.
التطبيقات الموصى بها
تي الجروف برأس كبير مناسب لأنظمة الأنابيب في صناعات مثل المواد الكيميائية، البترول، الغاز الطبيعي، إمدادات المياه، إمدادات الغاز، نقل الحرارة، والخ.، مثل أنظمة الأنابيب الكيميائية وأنظمة أنابيب حقول النفط في أعماق البحار والخ.
المواصفات الرئيسية
- متوفرة بقياسات: من 1 إلى 12 بوصة | من DN25 إلى DN300
- ضغط التشغيل:
300PSI/2.07MPa - الشهادات: FM/UL/CE
- الطلاء: إيبوكسي \ مجلفن
- اللون: أحمر \ برتقالي \ أبيض، الخ.

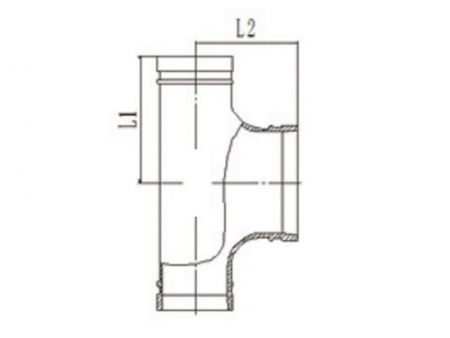

المواصفات
| القياس الاسمي | القطر الخارجي للأنبوب (OD) mm/in | الأبعادmm | |
| L1 | L2 | ||
| mm/in | mm/in | mm/in | mm/in |
| 50*50*65 / 2*2*2 1/2 | 60.3*60.3*73 / 2.375*2.375*2.875 | 95 | 83 |
| 50*50*80 / 2*2*3 | 60.3*60.3*88.9 / 2.375*2.375*3.5 | 108 | 95 |
| 50*50*100 / 2*2*4 | 60.3*60.3*114.3 / 2.375*2.375*4.5 | 127 | 102 |
| 65*65*80 / 2 1/2*2 1/2*3 | 73*73*88.9 / 2.875*2.875*3.5 | 108 | 95 |
| 65*65*100 / 2 1/2*2 1/2*4 | 73*73*114.3 / 2.875*2.875*4.5 | 127 | 102 |
| 65*65*80 / 2 1/2*2 1/2*3 | 76*76*88.9 / 3*3*3.5 | 108 | 95 |
| 65*65*100 / 2 1/2*2 1/2*4 | 76*76*114.3 / 3*3*4.5 | 127 | 102 |
| 80*80*100 / 2 1/2*2 1/2*4 | 88.9*88.9*114.3 / 2.875*2.875*4.5 | 127 | 102 |
| 100*100*150 / 4*4*6 | 114.3*114.3*150 / 4.5*4.5*6.625 | 165 | 127 |
| 125*125*200 / 5*5*8 | 141.3*141.3*219.1 / 5.563*5.563*8.625 | 197 | 140 |
| 150*150*200 / 6*6*8 | 168.3*168.3*219.1 / 6.625*6.625*8.625 | 197 | 165 |
