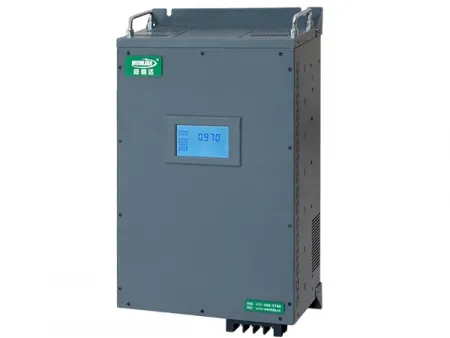

تساعد مرشحات التوافقيات النشطة (AHF)، والمعروفة أيضاً باسم فلاتر التوافقيات النشطة (AHF)، في الحفاظ على طاقة نظيفة ومستقرة من خلال الكشف عن تيارات التوافقيات وإلغائها في الوقت الفعلي. التوافقيات هي تشوهات غير مرغوب فيها ناتجة عن أحمال غير خطية مثل محركات التردد المتغيرة وأنظمة اللحام ومعدات الحاسوب. تراقب هذه المرشحات التيار باستمرار، وتحلل محتوى التوافقيات، وتحقن تيار معوض بنفس المقدار ومعاكس في الطور لتحييد التشوه داخل الشبكة. بالإضافة إلى تخفيف التوافقيات، تعمل هذه المرشحات أيضاً على تحسين معامل القدرة وتعزيز استقرار الجهد من خلال تعويض القدرة التفاعلية الديناميكي. وهي تُستخدم على نطاق واسع في المنشآت الصناعية ومراكز البيانات والمباني التجارية حيث تُعد جودة الطاقة العالية ضرورية للتشغيل الموثوق والفعال من حيث استهلاك الطاقة.

• مرشحات التوافقيات النشطة (AHF) تراقب تيارات الأحمال في الوقت الحقيقي وتتبع تغييرات التوافقيات بدقة تصل إلى مستوى الملي ثانية. تولد تيارات تعويضية تتساوى في الحجم وتعاكس في الطور مع التوافقيات المكتشفة، مما يحقق كبت دقيق وتعويض سريع. يساعد هذا الاستجابة السريعة في منع ارتفاع حرارة المعدات والتشغيل الخاطئ.
• الخوارزميات الذكية تحدد خصائص التوافقيات وتقوم بضبط استراتيجيات التعويض تلقائياً وفقاً لتغيرات الحمل وتغيرات مقاومة الشبكة. يساعد هذا التحكم التكيفي على منع تضخيم التوافقيات الشائع في مرشحات LC التقليدية، ويعطل الرنين في النظام عبر الإنترنت، ويحافظ على التشغيل المستقر دون تدخل يدوي.
• تقنية التحكم باستخدام تعديل عرض النبضة (PWM) تتيح للمرشح إزالة التوافقيات عبر نطاق تردد واسع، عادة من المرتبة الثانية إلى الخمسين. يحسن هذا الترشيح الدقيق من جودة شكل التيار، ويعزز معامل القدرة، ويساعد على تقليل خسائر الطاقة على طول خطوط التوزيع.

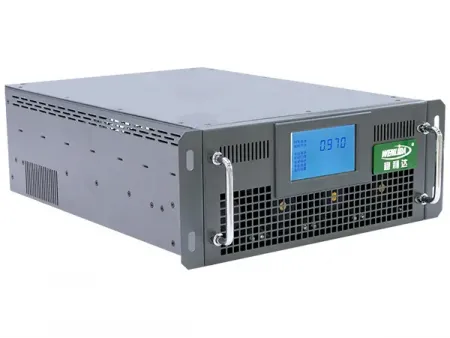

• تصميم مدمج يتوفر بشكل مركب على الحائط أو على رفوف. يسهل التصميم القابل للتوصيل التركيبي عملية التركيب، ويقلل من أوقات التوقف، ويحسن التوافق الكهرومغناطيسي، ويقلل من متطلبات المساحة والصيانة.
• وظائف التعويض المتكاملة: تدمج مرشحات التوافقيات النشطة (AHF) العديد من ميزات التعويض التي تعمل معاً للحفاظ على جودة طاقة نظيفة ومستقرة عبر الشبكات الكهربائية المعقدة..
  1. ترشيح التوافقيات (Harmonic): يدعم الإزالة الكاملة أو الانتقائية للتوافقيات، مما يقلل من التشويه الكلي للتوافقيات (THDi).
  2. تعويض القدرة غير الفعالة (Reactive Power): ينظم ديناميكياً القدرة غير الفعالة الحثية والسعوية للحفاظ على معامل قدرة (power factor) مثالي.
  3. توازن ثلاثي الأطوار: يؤدي استخدام أربعة أسلاك إلى التخلص من الحمل الزائد على الخط المحايد وتصحيح عدم توازن الحمل.
• أداء عالي: يتحقق الأداء العالي من خلال التحكم المتقدم في التيار وتصميم تحويل الطاقة الفعال، مما يضمن التشغيل المستقر حتى في ظل الظروف الديناميكية.
  1. التحكم في التيار: يعمل تردد التبديل العالي (حتى 20 كيلوهرتز) على تحقيق توازن بين انخفاض تموج التيار والاستجابة الديناميكية السريعة، مما يقلل بشكل فعال من التشوه التوافقي.
  2. كفاءة التحويل: يظل أداء الترشيح مستقر بغض النظر عن تغيرات الحمل أو مقاومة الشبكة. يتم تجنب الرنين وتضخيم التوافقيات، وتقليل فقد الطاقة في الخطوط، وتحسين قدرة تحمل المحول.
• قدرات النظام: تضمن إمكانيات النظام الشاملة تشغيل مرن، وتوافق واسع، وأداء موثوق به في مختلف التطبيقات الصناعية وتطبيقات الطاقة الكهربائية.
  1. التشغيل الذكي: مزود بنظام مراقبة متكامل يوفر تحليل فوري لأطياف التوافقيات، وأداء التعويض، وحالة المعدات. تتوفر أوضاع تشغيل متعددة، بما في ذلك أولوية ترشيح التوافقيات، وأولوية القدرة التفاعلية، والتحكم المدمج.
  2. التوافق: مناسب لبيئات متنوعة مثل أنظمة الطاقة الشمسية الكهروضوئية وطاقة الرياح، حيث يعمل على كبح التوافقيات عالية الرتبة الناتجة عن العاكسات بكفاءة.
  3. قابلية التوسع: يدعم التصميم المعياري التكرار المتوازي N 1 وتوسيع السعة بسهولة. حتى عند استبدال وحدة واحدة، يظل تشغيل النظام دون تغيير. يضمن التحكم المركزي أداءً موحدًا لجميع الوحدات المتصلة.
  4. الموثوقية: يحافظ على الخرج المقنن حتى عندما يتجاوز تيار التوافقيات السعة الاسمية. يمنع الرنين مع مقاومة الشبكة ويظل مستقرًا في ظل تقلبات الجهد والتردد، مع تعويض تفاعلي متكامل يعزز الاستقرار العام.
• مزودة بتقنية وحدات كربيد السيليكون (SiC module) التي تدعم تردد تبديل عالي، وفقد طاقة منخفض، ومقاومة عالية للجهد ودرجة الحرارة. تعمل هذه الميزات على تعزيز كثافة الطاقة، وتحسين الاستقرار الحراري، وزيادة كفاءة النظام بشكل عام.
