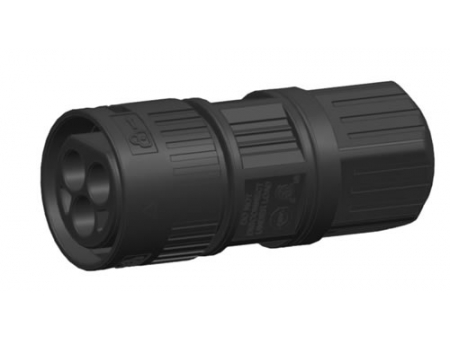

وصلة كابل طاقة شمسية ثلاثية BC01B

طلب عرض سعر

الموقع الإلكتروني: http://thesolarconnector.asia/2-8-bc01b-three-pin-solar-connector.html

وصلة كابل الطاقة الشمسية هي وصلة تيار منخفض بثلاث رؤوس (دبابيس) بجهد 300 فولت و16 أمبير، مصمم للاستخدامات الخارجية والصناعية الموثوقة. تتميز بتركيبة مدمجة وتصميم اقتصادي وتتوافق مع متطلبات معايير الحماية من الغبار والماء IP68. كما تلبي متطلبات معايير مقاومة الحريق UL94-V0 (أو أعلى) وتدعم التشغيل الطويل الأمد في الظروف الخارجية.

تتميز بآلية تركيب سريعة وتصميم قفل وتوصيل آمن، مما يوفر مستوى عالي من السلامة والراحة سواء في التجميع في المصنع أو التركيب في الموقع. وفهي مناسبة لمجموعة واسعة من أنماط التطبيقات المختلفة.

وصلات AC فئة BC01B: تثبت على اللوحة وقابل للتوصيل الميداني

• وصلة أنثى للتثبيت على اللوحة BCO1B-OFC-C
• وصلة ذكر للتوصيل الميداني BC01B-WMC-C01
• وصلة أنثى للتثبيت على اللوحة CO1B-OMC-C
• وصلة ذكر للتوصيل الميداني BC01B-WFC-C01

عدد الدبابيس (سنون)	3P(L, N, PE)
التيار المقنن	16A
الجهد المقنن	300V
جهد الصمود لتردد القدرة	4000V
تصنيف الجهد الزائد	Ⅲ
مستويات التلوث	Ⅱ
تصنيف الحماية من الماء والغبار	IP68(1m,1h)
درجة مقاومة الحريق	UL94-V0 أو أعلى
نطاق درجة الحرارة المحيطة	-40℃ إلى 85℃
مواصفات الأسلاك المستخدمة	3C 14/16/18 AWGأو3G 2.5/1.5/1.0mm²
قوة تثبيت القفل	≥150N
دورات التوصيل والفصل	≥400
مادة الغلاف الخارجي	PA66
المعايير	UL6703A, IEC 61984
متوافقة مع معايير	RoHS، مقاومة الأشعة فوق البنفسجية UV

الخصائص

• تكوينات الوصلة المتعددة: تشمل سلسلة الموصلات موصلات ذكر للتثبيت على اللوحة، موصلات أنثى للتثبيت على اللوحة، موصلات ذكر قابلة للتركيب في الميدان، وموصلات أنثى قابلة للتركيب في الميدان، مما يتيح تكامل مرن للنظام عبر سيناريوهات تطبيق مختلفة.

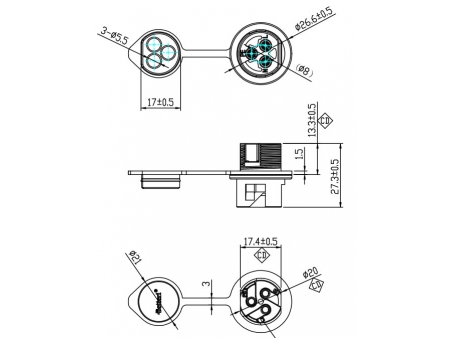

• أبعاد مدمجة ومحسنة: مجموعة متطابقة من اللوحة إلى الكابل (الطول الإجمالي (L) = 75.24 مم، القطر الخارجي (D) = 26.6 مم)، مجمع توصيل الكابلات (الطول الإجمالي (L) = 130.0 مم، القطر الخارجي (D) = 26.6 مم).
• اختيار مواد محسنة من حيث التكلفة: لتحقيق توازن بين الكفاءة الاقتصادية وموثوقية المنتج، يتم استخدام مواد نايلون مستوردة، لضمان أداء مستقر وحماية ثابتة من IP68.
• تصنيف الحماية IP68: مقاوم للغبار تماماً (مستوى 6) ومقاوم للماء (مستوى 8)، مناسب للغمر في عمق ماء يصل إلى 1 متر لمدة ساعة واحدة دون تسرب.
• مقاومة الحريق وفقاً لمعيار UL94-V0: تحت ظروف الاختبار، بعد تعرضه لنيرتين من اللهب لمدة 10 ثواني، ينطفئ اللهب تلقائياً خلال 30 ثانية، مما يقلل بشكل كبير من خطر الحريق ويعزز سلامة النظام.
• آلية قفل تلقائية: يتم قفل الوصلات (ذكر وأنثى) تلقائياً عند الإدخال الكامل. قوة الربط بعد التوصيل تتجاوز 200 نيوتن، مما يضمن اتصالات آمنة ومقاومة للاهتزاز.

خيارات المخططات الشائعة (أنواع تطبيقات الميكرو انفيرتر)

خيار 1

• ميكرو انفيرتر مزود بموصل تثبيت على اللوحة
• ميكرو انفيرتر مع موصل كابل
• تطبيق ميكرو انفيرتر ذو منفذين

• خيار 2
• خيار 3

الشهادات
