وصلة كابل طاقة شمسية دائرية ثلاثية BC01

طلب عرض سعر

من نحن: http://thesolarconnector.asia/2-1-bc01-circular-connectors.html

BC01 Circular Connectors (Three-Pin)

تستخدم موصلات الطاقة الشمسية ذات التيار المستمر (DC) لدينا لتوصيل الألواح، أو الانفرترات، أو صناديق التوصيل. تستخدم أدوات مختلفة لتركيب البراغي وفكها، وتتميز كل وصلة بمقاومة استثنائية للأشعة فوق البنفسجية، والرذاذ الملحي، ودرجات الحرارة العالية، والاهتزاز، والصدمات، بالإضافة إلى أداء عزل ممتاز. كل وصلة حاصلة على شهادة TUV للجودة والموثوقية.

نطاق القدرة: من 1000 إلى 5000 وات، أحادي الطور
الجهد المقنن: 250 فولت \ 350 فولت AC (CSA)، 250 فولت AC (TUV)
التيار المقنن: 25 أمبير (4 مم مربع)، أقصى تيار: 30 أمبير (4 مم مربع)
قلوب الأقطاب الكهربائية: 2 PE
تصنيف مقاومة الماء: IP68(1m,1h)
مقاس السلك المناسب: 2.5\4.0 مم مربع
القطر الخارجي للكابل (OD): من 8 إلى 18 مم

المنتجات		موصل سلك إلى سلك BC01 (CC2)		موصل من اللوح إلى السلك BC01 (FC2)
الموديل		BC01-3M22-15	BC01-3F22-15	BC01-3M22-05	BC01-3F22-15
مواصفات عامة	عدد المتلامسات	2 PE
	التيار المقنن	25 أمبير (عند استخدام سلط 4 مم مربع)
	الجهد المقنن	TUV: 250V AV CSA:250/350V AV
	مقاومة التلامس	≤1mΩ
	جهد الصمود الدفعي المقنن	4000V AC
	تصنيف الجهد الزائد	Ⅲ
	درجة التلوث	2 (وصلة مقترنة)
	تصنيف مقاومة المياه	IP68 (1m,1h)
	قوة الإدخال والسحب	10~50N
	تصنيف القابلية للاشتعال	UL94-V0
	تصنيف الحماية IEC	Ⅱ
	درجة الحرارة المقننة	-40℃~ 85℃
مواصفات قياسية	EN 61535:2012 PPP 59015A:2013	IEC و VED- متطلبات السلامة والاختبارات
	UL6703A	الولايات المتحدة الأمريكية وكندا - متطلبات السلامة والاختبارات
	متوافقة مع RoHS	نعم
بيانات الاتصال	مقاس السلك المناسب	2.5/4.0mm² or 14/12/10AWG		2.5/4.0mm² or 14/12AWG
	القطر الخارجي للكابل	8-18mm
	نظام القفل	وصلة الحربة
الموديل	نوع الوصلة	ذكر	أنثى	ذكر	أنثى
	توصيل الأسلاك	نوع لولبي
المادة	مادة الغلاف الخارجي والعزل	أكسيد البوليفينيلين (PPO)
	مادة التلامس	سبيكة النحاس والزنك CuZn (تقطيع)
	سطح التلامس	مطلي بالفضة
	حشية منع التسرب	سيليكون

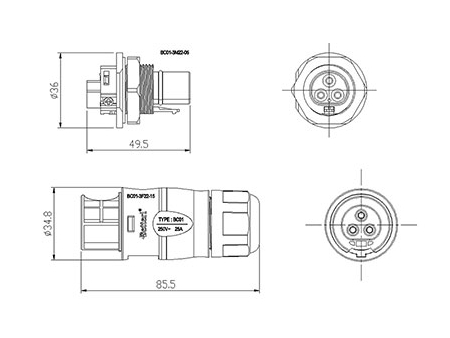

الأبعاد	الطول	85.5mm		50.0mm	85.5mm
	العرض	35.0mm		36.0mm	35.0mm
	الارتفاع	35.0mm		36.0mm	35.0mm
	الوزن	49.48g	50.96g	26.08g	50.96g

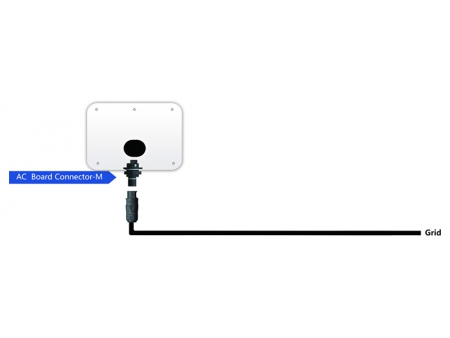

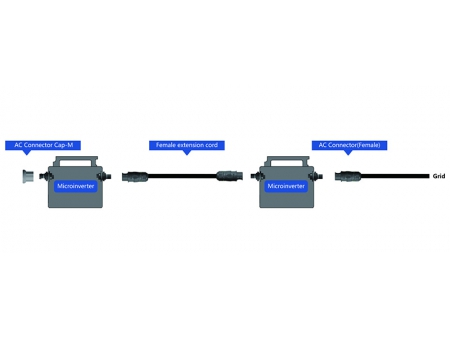

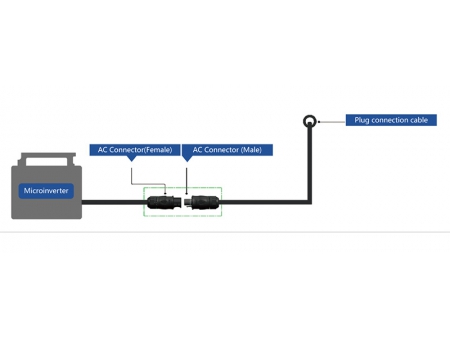

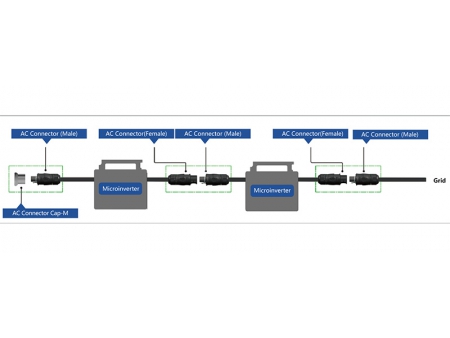

طرق توصيل الأسلاك
