ماكينة التكفيف (التشفيه) الهيدروليكية، آلة تشكيل الشفة على الألواح الفولاذية
طلب عرض سعر
NCM-110
Hydraulic Flanging Machine
ماكينة تشفيه (تشكيل الشفة) أوتوماتيكية لألواح الأبواب الفولاذية
تُعتبر ماكينة التشفيه (تشكيل الشفة) الهيدروليكية سلسلة NCM-110 مثالية خطوط إنتاج ألواح الأبواب المصنوعة من الفولاذ المقاوم للصدأ، حيث تستخدم تقنية التشفيه الأوتوماتيكية بالكامل لتشكيل الأطراف العلوية والسفلية للألواح الأمامية والخلفية. كما إنها تحقق تشفية أو تكفيف لمختلف ألواح الأبواب الفولاذية من كلا الطرفين من خلال التشفيه بالنظام الهيدروليكي بوحدات تشكيل مزدوجة القالب على كلا الجانبين. كما تتميز الماكينة هذه بنظام تشغيل أوتوماتيكي بالكامل، مع سرعة إنتاج قصوى تصل إلى 10 متر/دقيقة. ولذا، بماكينة واحدة فقط، يمكن إكمال تشكيل صفائح الباب الفولاذي.

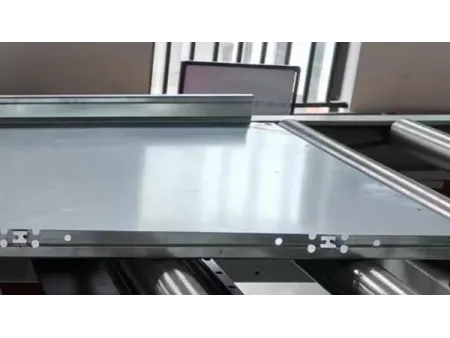

- قبل التشكيل

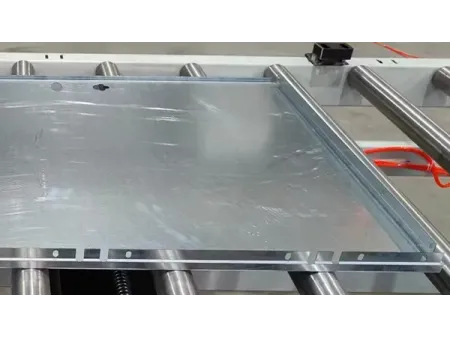

- بعد التشكيل

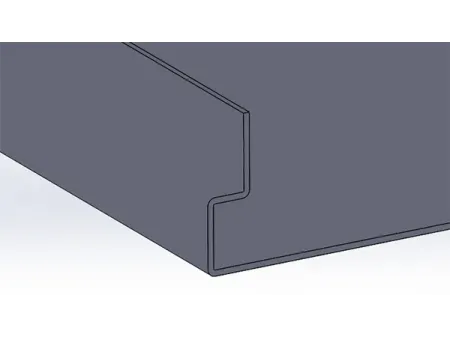

- الجهة العلوية

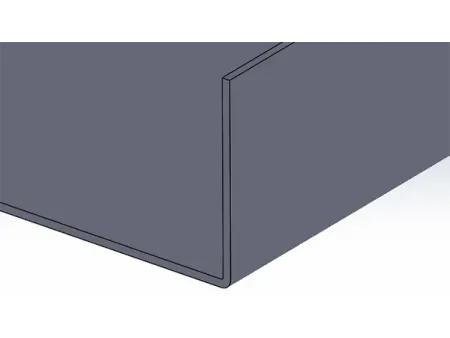

- الجهة السفلية
التطبيقات
- أبواب الأمان/ أبواب مصفحة/ أبواب مدرعة
- أبواب مقاومة للحرائق
- أبواب المستشفيات/ أبواب مدارس/ أبواب حديد
- أبواب الغرف النظيف والمعامل
الخواص
| سمامة المواد | 0.8 إلى 1.0 مم |
| عرضها | 300 إلى 1200 مم |
| المواد المعدنية المستخدمة | صفائح الفولاذ المجلفن، الصفائح المدلفنة على البارد، الصفائح المدلفنة على الساخن، الصفائح المطلية بالألوان، الفولاذ المقاوم للصدأ (ستانلس ستيل) |
| طريقة تبديل الأداة | يدوي/ أوتوماتيكي (اختياري) |
| طريقة التشفية (تشكيل الشفة) | تشفيه من جهة واحدة/تشفيه من جهتين (اختياري) |
| سرعة الإنتاج | 8 إلى 10 م/ دقيقة |
| قدرة المحرك | 5.5kW |
الميزات
- تتميز بنظام أوتوماتيكي بالكامل، مما يسمح لشخص واحد بتشغيل ماكينات متعددة.
- التشغيل الآلي لا يتطلب مساحة إضافية لتخزين المواد.
- يمكن لماكينة واحدة إكمال تشكيل جوانب ألواح الأبواب.
- يمكن إضافة معالجة مظهر الصفائح المعدنية حسب الحاجة.
تفاصيل
-
إطار (هيكل) الماكينة الرئيسي
يتم لحام الإطار والعارضة العرضية بواسطة صفيحة فولاذية Q235 ومعالجتها بواسطة مخرطة قنطرية عملاقة CNC لضمان دقة وأفقية قطعة العمل. -
وحدة الضغط (وحدة الكبس)
تعتمد وحدة الضغط على هيكل بذراع متأرجح، بمجرد تثبيته، ليس من السهل تراجع أو تراخي المواد، مما يضمن دقة عرض التشفيه.
عرض أداة الضغط مناسب للضبط. فإذا كانت مجهزة بمحرك مؤازر، يمكن تحقيق تبديل مستقل للأداة.
تستخدم وحدة الضغط (الكبس) الهيدروليكي لتحقيق قوة أكبر وتشغيل أكثر استقرارًا. -
جهاز التشفيه
يمكن تزويد وحدة التشفيه (تشكيل الشفة) اختياريًا بأداة تشفيه أحادية الاتجاه (قابلة للطي من الأسفل إلى الأعلى) أو أداة تشفيه ثنائية الاتجاه (يمكن طيها من الأسفل إلى الأعلى ومن الأعلى إلى الأسفل).
يمكن ضبط زاوية التشفيه من خلال براغي تحديد الموضع، مما يوفر الراحة في عملية الضبط.
تعتمد وحدة التشفيه على ناقل حركة هيدروليكي، مما يوفر قوة أكبر وتشغيلًا أكثر استقرارًا. -
قالب التشفيه
قالب التشفيه مصنوع من مادة Cr12Mov، مما يضمن التشكيل بخطوة واحدة.
يمكن تزويد قالب تشفيه اختياريًا بأداة بزاوية 90 درجة (قادرة فقط على الطي بزاوية 90 درجة) أو أداة تشكيل (قادرة على إجراء عملية الطي بخطوة واحدة مباشرة)، مما يوفر تنوعًا أكبر. -
طاولة التفريغ (اختياري)
تم تزويد طاولة التفريغ بوحدة ضبط الارتفاع لضبط الارتفاع حسب الحاجة.
