NCM-150

Multi-Head Hydraulic Punching Machine

آلة تثقيب متعددة المحطات (متعددة الرؤوس) لإنتاج الأبواب الفولاذية

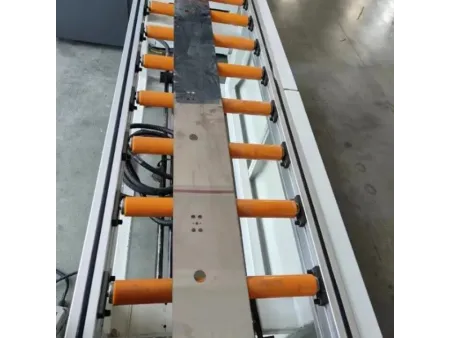

تُستخدم ماكينة التثقيب الهيدروليكية متعددة الرؤوس سلسلة NCM-150 للتثقيب وتشكيل الثقوب المختلفة في إطارات أو حلوق الأبواب الفولاذية المقاومة للصدأ، بما في ذلك فتحات القفل/فتحات المفصلات/فتحات التثبيت/فتحات الثني/شقوق الثني وإلخ. كما تستخدم الضغط الهيدروليكي لتثقيب فتحات إطارات (حلوق) الأبواب. وبالنسبة لهيكل الماكينة فهو مصنوع من ألواح فولاذية ملحومة، مع هيكل أسطوانة هيدروليكية مستقلة وثقوب متعددة. وتبلغ القوة القصوى للأسطوانة الهيدروليكية الرئيسية 150 كيلو نيوتن، وهي تعتمد نظام تحكم التحكم PLC. ويمكن إكمال تشكيل جميع الثقوب والشقوق في وقت واحد بكفاءة إنتاج عالية.

نماذج

التطبيقات

أبواب الأمان/ أبواب مصفحة/ أبواب مدرعة
أبواب مقاومة للحرائق
أبواب غرف ومرافق المستشفيات
أبواب الغرف النظيفة والمعامل

الخواص

قوة الأسطوانية الرئيسية	150kN
الضغط الهيدروليكي المقدر	25Mpa
محطات التثقيب/ محطات عمل الفتحات	2 إلى 7، قابلة للتخصيص
قياس الطاولة	مخصص حسب حجم القالب
القدرة الكهربائية	7.5/11 كيلو وات، حسب تكوين المنتج

الميزات

يسمح التثقيب المتكامل بإنشاء جميع الثقوب في وقت واحد، مما يؤدي إلى زيادة كفاءة الإنتاجية.
يساعد الهيكل المدمج والثابت والنظام الآلي على تجنب الأخطاء في تباعد الثقوب الناجمة عن العوامل البشرية.
يسمح التثقيب المستقل والتحكم المستقل بالتركيب الحر حسب الحاجة، وقابلية التطبيق على نطاق واسع.

تفاصيل

إطار الماكينة
من خلال تحليل العناصر المحدودة، يمكن دراسة اتجاه قوة تشوه إطار الماكينة أثناء التشغيل لتوجيه تصميم هيكل الطبقة المسطحة، مما يضمن اتساق مركز عمل الأدوات وتحسين الدقة.
جهاز (وحدة) التثقيب
1. يحقق جهاز التثقيب الهيدروليكي قوة قوية وسطحًا خاليًا من النتوءات.
2. جميع المكونات الهيدروليكية مستوردة أو من ماركات محلية مرموقة من الدرجة الأولى.
3. تستخدم محطة العمل المستقلة هياكل أسطوانات هيدروليكية مستقلة، مما يسمح بالتحكم في كل محطة على حدة وتمكين مجموعات ختم مخصصة حسب الحاجة. بالإضافة إلى ذلك، يضمن استخدام الأسطوانات المستقلة أن عطل إحدى الأسطوانات لن يؤثر على تشغيل المحطات الأخرى.
قالب التثقيب
1. أدوات التثقيب كلها مصنوعة من مادة Cr12Mov، والتي تتم معالجتها بآلة القطع بالأسلاك بعد التبريد.
2. أدوات التثقيب سهلة الفك والتركيب، مما يجعلها ملائمة للتغييرات اللاحقة للأداة حسب الحاجة.
نظام التحكم الكهربائي
نظام PLC المتطور والذي يسمح بالإعداد الذاتي لمحطة التثقيب
