NCM-169

Hydraulic Single Punching Machine

ماكينة تثقيب أحادية الرأس لخطوط إنتاج الأبواب الفولاذية

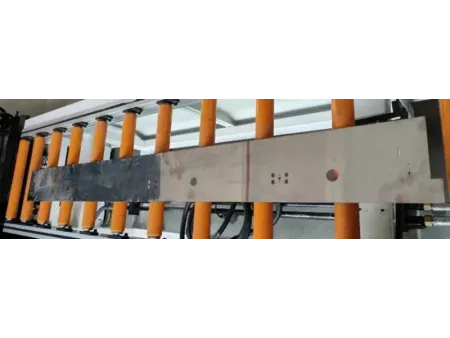

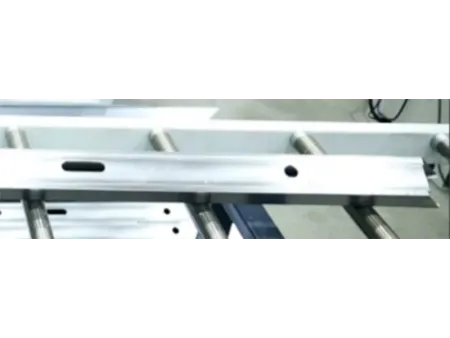

تستخدم آلة التثقيب الهيدروليكية هذه من سلسلة NCM-169 الضغط الهيدروليكي لإجراء عمليات التثقيب والتشكيل بخطوة واحدة لمختلف الثقوب أو الفتحات على الأبواب الفولاذية، مثل فتحات القفل وفتحات المفصلات وفتحات التثبيت وشقوق الثني، سواء في إطارات (حلوق) الأبواب المصنوعة من الفولاذ المقاوم للصدأ، بالإضافة إلى ألواح الأبواب الأمامية والخلفية. كما تجدر الإشارة إلى أنه أدوات التثقيب قابلة للتبديل، مما يجعل مكبس التثقيب أحادي الرأس يتميز بتكلفة منخفضة. فضلاً عن ذلك، يمكن تخصيص الآلة وفقًا لمتطلبات محددة لتحقيق وظائف مختلفة. كما تبلغ القوة القصوى للأسطوانة الهيدروليكية الرئيسية 150 كيلو نيوتن.

نماذج

التطبيق

أبواب الأمان/ أبواب مصفحة/ أبواب مدرعة
الأبواب المقاومة للحريق
أبواب غرف ومرافق مستشفيات / أبواب مدارس / باب مدرسة / باب فصل
أبواب الغرف النظيفة والمعامل/ الأبواب العازلة

الخواص

قوة الأسطوانية الرئيسية	150kN
الضغط الهيدروليكي المقدر	25Mpa
قياس الطاولة	مخصص
القدرة الكهربائية	5.5/7.5 كيلوواط، حسب تكوين المنتج

تفاصيل

إطار الماكينة
من خلال تحليل العناصر المحدودة، يمكن دراسة اتجاه قوة تشوه إطار الماكينة أثناء التشغيل لتوجيه تصميم هيكل الطبقة المسطحة، مما يضمن اتساق مركز عمل الأدوات وتحسين الدقة.
جهاز (وحدة) التثقيب
يحقق جهاز التثقيب الهيدروليكي قوة قوية وسطحًا خاليًا من النتوءات.
جميع المكونات الهيدروليكية مستوردة أو من ماركات محلية من الدرجة الأولى.
قالب التثقيب
1. أدوات التثقيب كلها مصنوعة من مادة Cr12Mov، والتي تتم معالجتها بآلة القطع بالأسلاك بعد التبريد.
2. أدوات التثقيب سهلة الفك والتركيب، مما يجعلها ملائمة للتغييرات اللاحقة للأداة حسب الحاجة.
نظام التحكم الكهربائي
نظام PLC المتطور والذي يسمح بالإعداد الذاتي لمحطة التثقيب
