ماكينة ثني الصاج لإنتاج ألواح وإطارات أبواب فولاذية (مع قضيب/ عمود التواء، تورشن بار)

طلب عرض سعر

الموقع الإلكتروني: http://metaldoor-machine.asia/2-3-1-torsion-bar-press-brake.html

NCM-ZW

Torsion Bar Press Brake

ماكينة الثني CNC لتشكيل حلوق وألواح الأبواب الفولاذية

تُستخدم ماكينة ثني الصاج لإنتاج ألواح وإطارات أبواب فولاذية، سلسلة NCM-ZW على نطاق واسع لتشكيل أنواع مختلفة من حلوق الأبواب الفولاذية المقاومة للصدأ، أو لتشكيل الأبواب المفصلية مع قفل ومفصلات أمامية وخلفية اللباب، حيث تم تجهيز الماكينة هذه بهيكل ضبط متزامن لقضيب الالتواء، والذي يمكنه تحقيق عمليات ثني دقيقة بزوايا ودرجات متعددة من خلال التحكم الدقيق في حركة قضيب الالتواء. كما تتراوح قدرة محركها الرئيسي من 5.5 كيلو وات إلى 18.5 كيلو وات، ويمكن أن يصل الضغط الاسمي 630 كيلو وات إلى 2000 كيلو وات. ومن خلال نظام التحكم الكهربائي، يمكن للمشغلين بسهولة ضبط زوايا الثني وأطوال الثني وغيرها من المعلمات والخواص الأخرى.

نماذج

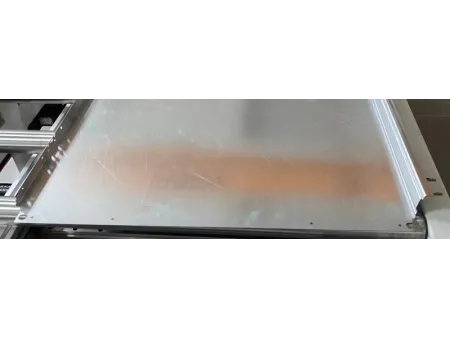

ألواح الأبواب الفولاذية

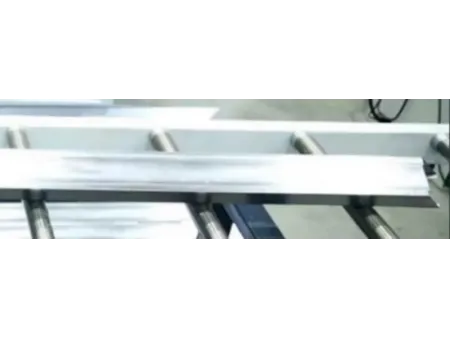

إطارات (حلوق) الأبواب الفولاذية

التطبيق

أبواب الأمان
أبواب مقاومة للحرائق
أبواب غرف ومرافق المستشفيات
أبواب الغرف النظيفة والمعامل

الخواص

الموديل	الضغط الطبيعي	طول الطاولة	المسافة بين الأعمدة (المسافة بين الأقطاب)	عمق المجاز (القطع)	الشوط /الحركة	قدرة المحرك
63/2500	630kN	2500mm	2020mm	250mm	120mm	5.5kW
63/3200	630kN	3200mm	2600mm	250mm	120mm	5.5kW
125/2500	1250kN	2500mm	2000mm	320mm	120mm	7.5kW
125/3200	1250kN	3200mm	2600mm	320mm	120mm	7.5kW
160/3200	1600kN	3200mm	2600mm	320mm	200mm	11kW
160/4000	1600kN	4000mm	3200mm	400mm	200mm	11kW
200/5000	2000kN	5000mm	4000mm	320mm	200mm	15kW
200/6000	2000kN	6000mm	4800mm	400mm	200mm	18.5kW

الميزات

يعتمد شوط الأسطوانة الهيدروليكية على هيكل ضبط متزامن لقضيب الالتواء.
تم تجهيز الماكينة بمشبك سريع متعدد الوظائف، مما يجعل تغيير الأداة مريحًا. كما أن مكبس ضغط واحد يمكنه تشكيل أنواع متعددة من إطارات (حلوق) وألواح الأبواب.

حلول مصممة خصيصًا لتصنيع الأبواب المعدنية
