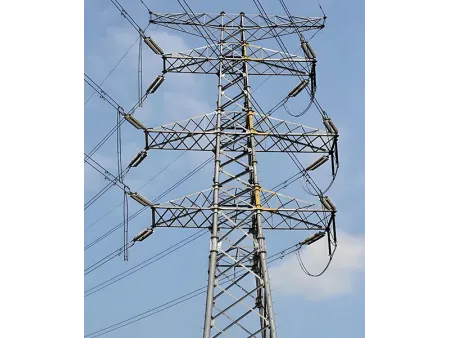

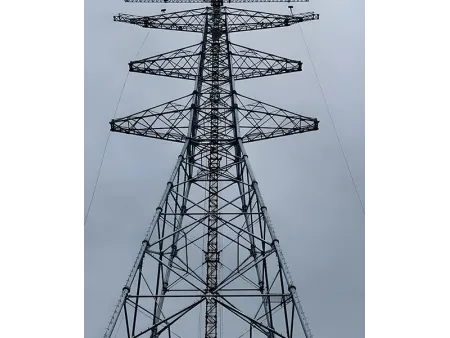

برج شبكي من الأنابيب الفولاذية فائقة المتانة - هندسة متطورة لمقاومة الرياح وتحمل أقسى الأحمال الميكانيكية
Tubular Steel Power Transmission Tower
برج شبكي ذاتي الدعم مصنوع من قطاعات فولاذية أنبوبية لخطوط نقل الطاقة، ويتوفر بخيارات ارتفاع تتراوح من 5 إلى 60 مترا
تعد أبراج نقل الطاقة المصنوعة من الأنابيب الفولاذية هياكل دعم رئيسية مستخدمة في أنظمة نقل الطاقة. وبالمقارنة مع أبراج الفولاذ الزاوي، فإنها توفر أداءً أقوى تحت الأحمال الثقيلة، وغالباً ما يتم اختيارها لممرات النقل ذات المسافات الطويلة أو المتطلبات العالية.
- معايير التصميم الدولية ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1
- نطاق الارتفاعات 5 إلى 60 متر، مع إمكانية التخصيص الكامل لتلبية الاحتياجات الفريدة لكل مشروع
- مقاومة الرياح صمود استثنائي أمام سرعات رياح تصل إلى 300 كم/ساعة، مع ضبط دقيق للمواصفات بناءً على الظروف المناخية الخاصة بموقع التركيب.
- معالجة الأسطح وحمايتها حماية مطلقة عبر الجلفنة بالغمس الساخن المقاومة للتآكل
- المواد الأساسية
يتم بناء برج خط نقل الطاقة باستخدام مكونات من الفولاذ الأنبوبي، حيث تُصنع مكونات التدعيم من الفولاذ الأنبوبي، أو القضبان الفولاذية المستديرة، أو المقاطع الفولاذية الهيكلية لتشكيل هيكل فراغي مستقر. - تقنية الربط
يتم ربط الأعضاء الرئيسية باستخدام فلنجات توصيل، بما في ذلك تصميمات الفلنجات المقواة أو ذات العنق. كما تعتمد مكونات التدعيم على وصلات الألواح المدرجة. ولذلك، تحقق هذه الوصلات صلابة أكبر من الوصلات البرغية المستخدمة عادةً في أبراج الفولاذ الزاوي. - قدرة التحمل
تعد الأبراج الأنبوبية مناسبة لظروف المسافات الطويلة والأحمال الثقيلة، مثل العبور فوق الأنهار أو الوديان. وفي مشاريع الجهد العالي الفائق، تشكل الأبراج الفولاذية الأنبوبية حوالي 18 بالمائة من إجمالي أنواع الأبراج. - الأداء ضد الرياح والزلازل
يقلل المقطع العرضي الدائري من ضغط الرياح إلى حوالي النصف مقارنة بأعضاء الفولاذ الزاوي. كما يقلل هذا من حمل الرياح الإجمالي على البرج بنسبة 40-50 بالمائة ويحسن الأداء الزلزالي بشكل كبير. - الكفاءة الاقتصادية
عند تساوي مساحة المقطع العرضي، توفر الأعضاء الفولاذية الأنبوبية نصف قطر دوران أكبر واستقراراً أفضل ضد الانحناء الناتج عن الضغط. ولذا، يمكن لهذا التصميم أن يقلل من استهلاك المواد مع الحفاظ على القوة الهيكلية.
بيئات التركيب والتشغيل النموذجية
يجب تركيب أبراج نقل الطاقة الفولاذية الأنبوبية مع مراعاة الظروف المناخية والتضاريس المحلية، حيث يضمن الاختيار السليم للموقع الاستقرار للهيكل طويل الأمد والأداء الموثوق.
- السهول
يجب أن تركز المشاريع في السهول على ظروف الرياح العالية. كما يجب أن يوفر البرج مقاومة كافية للرياح لضمان التشغيل المستقر أثناء الظواهر الجوية القوية. - المناطق الجبلية
تتميز المواقع الجبلية بتضاريس معقدة وأنماط رياح متنوعة. كما يجب تصميم البرج بقوة إنشائية معززة، ومقاومة أعلى لأحمال الرياح، وحماية إضافية من الصواعق. - المناطق الساحلية
تواجه المشاريع الساحلية الأعاصير، ورذاذ الملح، والبيئات المسببة للتآكل. ولذا، تعد المواد ذات المقاومة القوية للتآكل ضرورية للحفاظ على أداء البرج بمرور الوقت. - المناطق الحساسة جيولوجياً
يجب تجنب المواقع ذات الجيولوجيا الضعيفة مثل المناطق المعرضة للانزلاقات الأرضية أو تدفق الحطام. ولذا، يُفضل اختيار أرض صلبة ذات قدرة تحمل عالية لضمان إنشاء قواعد آمنة وموثوقة.
| المنتج | برج نقل الطاقة |
| معامل الأمان | معامل أمان الموصلات (2.5 - 4.0)، معامل أمان التأريض (2.5 - 4.0) |
| أقصى قوة شد | ما بين 490 كيلو باسكال و620 كيلو باسكال |
| تفاوت القياسات | ±2% |
| معايير التصنيع | DL/T 646-2012, DL/T 5214-2014, DL/T 5220-2021 |
| شهادات الجودة | نظام إدارة الجودة العالمي (ISO 9001:2015)، شهادة المطابقة والامتثال، تقارير الفحص والاعتماد من جهات فحص خارجية (SGS/BV) |
| البراغي والصواميل | براغي عالية التحمل فئة 8.8 / 6.8 / 4.8، A325;DIN 7990، DIN 931، DIN 933، ISO 4032، ISO 4034 |
| مواد الهيكل | فولاذ أنبوبي فئة Q355B |
| نطاق الارتفاعات | 5 إلى 60 متر، مع إمكانية التخصيص الكامل لتلبية الاحتياجات الفريدة لكل مشروع |
| مقاومة الرياح | صمود استثنائي أمام سرعات رياح تصل إلى 300 كم/ساعة، مع ضبط دقيق للمواصفات بناءً على الظروف المناخية الخاصة بموقع التركيب |
| معالجة السطح | حماية مطلقة عبر الجلفنة بالغمس الساخن المقاومة للتآكل |
| معيار الجلفنة | ASTM A123; ISO 1461 |
| العمر الافتراضي في الخدمة | أكثر من 20 عام |
| خيار اللون | التشطيب النهائي فضي (مجلفن) أو تكسية بطبقة من الطلاء، مع اعتماد نظام ألوان RAL العالمي، وممكن التخصيص حسب الطلب |
| مقاومة الزلازل | مقاومة النشاط الزلزالي حتى الدرجة الثامنة |
| نطاق الحرارة التشغيلي | −60° to 60° |
| الجهد المقدر | 10 kV, 33 kV, 66 kV, 110 kV, 132 kV, 220 kV, 380 kV, 400 kV, 500 kV, 750 kV, 1000 kV |
| اللحام | يتم اللحام وفقاً لمعيار AWS D1.1، ونستخدم تقنيات اللحام بغاز ثاني أكسيد الكربون (CO₂) أو اللحام بالقوس المغمور الأوتوماتيكي، مع ضمان خلو الوصلات تماماً من الشقوق، أو التداخلات، أو العيوب التصنيعية. لتوفر اللحامات الداخلية والخارجية مظهراً متجانساً وعالِي الجودة. |
| ألواح القاعدة | تتوفر القاعدة بأشكال مربعة، دائرية، أو مضلعة، مزودة بفتحات مشقوقة لتركيب براغي التثبيت. الأبعاد قابلة للتخصيص بالكامل وفقاً لمتطلبات واحتياجات كل مشروع. |
| معايير الاعتماد والشهادات الدولية | ||
| المعايير التصميمية والمواصفات القياسية |
| |
| فولاذ هيكل البرج | ||
| الدرجة (الفئة) | الصلب الكربوني المطاوع | الصلب عالي المقاومة للشد |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| سرعة الرياح التصميمية القصوى | حتى 300 كم/ ساعة | |
| قيمة الإزاحة (الانحراف) المسموحة | زاوية الانحراف (0.5 درجة – 1.0 درجة) عند سرعة الرياح القصوى | |
| مقاومة الشد (ميجاباسكال) | 360–510 | 470–630 |
| حد المرونة الميكانيكي (إجهاد الخضوع) (للسماكات حتى 16 مم)، ميجاباسكال | 235 | 355 / 420 |
| نسبة الاستطالة (%) | 20 | 24 |
| مقاومة الصدم (قيمة KV بالجول) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| البراغي والصواميل (أدوات تثبيت) | ||
| الفئة | درجة 4.8,6.8,8.8 | |
| المعايير القياسية للخصائص الميكانيكية | ||
| البراغي | ISO 898-1 | |
| الصواميل | ISO 898-2 | |
| حلقات التوزيع (الوردات) | ISO 7089 / DIN 125 / DIN 9021 | |
| المواصفات القياسية للأبعاد والأوزان | ||
| الأبعاد (للبراغي) | DIN 7990,DIN 931,DIN 933 | |
| الأبعاد (للصواميل) | ISO 4032,ISO 4034 | |
| الأبعاد للحلقات (للوردات) | DIN 7989,DIN 127B,ISO 7091 | |
| اللحام | ||
| الطريقة | عمليات اللحام بالقوس المحمي بغاز ثاني أكسيد الكربون واللحام بالقوس المغمور (اللحام الغازي والمغمور) | |
| المعيار | AWS D1.1 | |
| الجلفنة ومعالجة السطح | ||
| المعايير القياسية لجلفنة المقاطع الفولاذية | ISO 1461 أو ASTM A123/A123M | |
| المعايير القياسية لجلفنة البراغي والصواميل | ISO 1461 أو ASTM A153/A153M | |
Main & Optional Components
- براغي التثبيت
- Copper Grounding Material
- Connection Plates
- Accessory Bolts
تستخدم أبراج نقل الطاقة مقاطع الأنابيب الفولاذية كمادة إنشائية أساسية. كما تُصنع معظم المكونات الثانوية أيضاً من الفولاذ الأنبوبي أو الهيكلي، مما يشكل برجاً ذا إطار شبكي مستقر. ولذا، تُستخدم هذه الهياكل على نطاق واسع في ممرات النقل لدعم ورفع الموصلات، مما يضمن توصيلاً آمناً وموثوقاً للطاقة.
يحقق الفولاذ قدرة تحمل قوية ومتانة عالية، حيث يمكن للبرج مقاومة شد الموصلات، والوزن الذاتي، وأحمال الرياح، والقوى الزلزالية. كما يضمن ذلك أداءً مستقراً عبر مختلف التضاريس والمناخات، بما في ذلك المناطق الجبلية والمناطق الساحلية.
يمكن تصنيع معظم المكونات الفولاذية مسبقاً في المصنع ونقلها إلى الموقع للتجميع. كما يساهم ذلك في تقصير الجدول الزمني للتنفيذ ويسمح بتركيب البرج بسرعة، مما يساعد المشاريع على دخول الخدمة في وقت أقرب.
تستخدم الوصلات البراغي أو اللحام، مما يسهل استبدال المكونات التالفة ويقلل تكاليف الصيانة طويلة الأجل. كما تعمل المعالجة السطحية مثل الجلفنة على الساخن على تحسين مقاومة التآكل وإطالة عمر الخدمة.
يمكن تعديل هندسة البرج لتلبية المتطلبات البيئية أو البصرية المختلفة، مما يساعده على الاندماج في الأوساط المتنوعة. كما أن المواد الفولاذية قابلة لإعادة التدوير، مما يدعم أهداف التنمية المستدامة.
القطع بالليزر
تتميز بدقة متناهية وحواف مثالية، حيث نعتمد تقنية 'القطع بالليزر'لتشكيل المكونات الفولاذية باستخدام شعاع مركز فائق القوة مدعوم بنظام إزالة الغازات. كما تمنحنا هذه التقنية سرعة تنفيذ استثنائية مع دقة أبعاد تصل إلى (±0.05 مم)، مما يضمن تطابقاً تاماً بين القطع عند التجميع. علاوة على ذلك، تتحقق الجودة الهيكلية والحماية من التشوه، حيث يتميز القطع بالليزر بتقليل الأثر الحراري إلى أدنى مستوياته، مما يحمي المعدن من خطر التشوه ويحافظ على الخصائص الميكانيكية للصلب. والنتيجة هي حواف نظيفة ومحددة بدقة، مما يسهل عملية 'الجلفنة الحرارية' ويمنع وجود نتوءات قد تؤدي لتركيز الإجهادات.
القص والتثقيب بماكينة CNC
تتم معالجة المقاطع الفولاذية الزاوية عبر خطوط إنتاج متكاملة تعمل بنظام التحكم الرقمي (CNC). كما تدمج هذه العمليات مراحل التغذية الآلية، وتحديد المواقع، والتثقيب، والقص في دورة عمل واحدة ومنظمة، مما يضمن تدفق الإنتاج بسلاسة وكفاءة زمنية عالية مع تقليل التدخل البشري إلى أدنى مستوياته. وتتحقق دقة التصنيع وتناسق الجودة بفضل نظام التموضع الرقمي الدقيق، نضمن اتساق الجودة في كافة القطع، حتى الأكثر تعقيداً منها. كما إن دقة التثقيب تضمن توزيعاً مثالياً للأحمال عند نقاط الربط، بينما يوفر القص الآلي حوافاً هندسية دقيقة تسهل عملية التجميع الميداني وتضمن استقامة البرج النهائية.
الجلفنة الحرارية وحماية الأسطح (بالغمس الساخن/ الغمر على الساخن)
نعتمد لأبراجنا نظام حماية متكامل يجمع بين 'الجلفنة الحرارية كخط دفاع أساسي، والطلاء البلاستيكي الإضافي لتعزيز المقاومة. كما تعمل طبقة الزنك على حماية الفولاذ من الصدأ وزيادة صلابة السطح، بينما يوفر الطلاء البوليمري عزلاً إضافياً وحماية فائقة للأسطح ضد العوامل الكيميائية والجوية. وبفضل هذا المعالجة المزدوجة، يحافظ البرج على أداء استثنائي وموثوق لأكثر من 20 عاماً. كما يمنح هذا النظام الهيكل قدرة عالية على التكيف مع البيئات القاسية، سواء كانت مناطق ساحلية ذات ملوحة عالية، أو مناطق جبلية، أو أقاليم تعاني من تقلبات حرارية شديدة (من الحرارة المرتفعة إلى البرودة القارسة).
