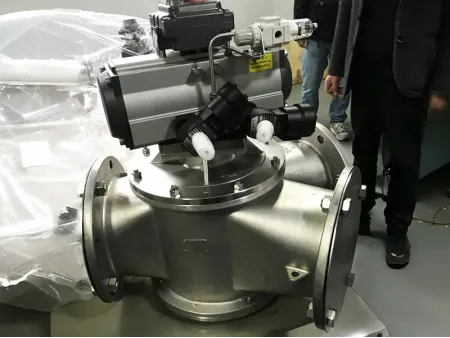

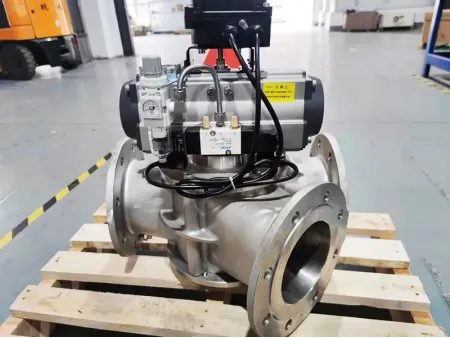

تم تصميم صمام تحويل المسار لإعادة توجيه تدفق المواد المسحوقة أو الحبيبية عن طريق تحريك قلب الصمام أو الدوار ميكانيكياً عبر الدوران، الانزلاق، أو الحركات المتأرجحة، حيث يعمل هذا التعديل على تغيير الممر الداخلي للصمام لتوجيه المادة من خط الأنابيب الرئيسي إلى أحد الخطوط الفرعية المتعددة، مما يتيح تحكمًا مرنًا في اتجاه تدفق المواد أثناء النقل الهوائي أو الميكانيكي.

المواصفات الفنية لصمام تحويل المسار طراز FL (مم)
الموديل (الطراز) DN D1 D A B C E H H1 m-Ød الوزن (كجم)
FL50 50 125 165 328 224.4 25 262 366 93 4-17.5 40
FL65 65 145 185 350 227 30 262 410 114 4-17.5 45
FL80 80 160 200 358 263.5 35 430 423 125 8-17.5 63
FL100 100 180 220 400 296.6 40 430 445 130 8-17.5 75
FL125 125 210 250 450 333.6 45 438 506 150 8-17.5 118
FL150 150 240 285 510 375.7 50 438 561 165.7 8-22 133
FL175 175 270 315 525 407.4 60 438 591 181 8-22 146
FL200 200 295 340 565 439.4 65 618 693 197 8-22 215
المواصفات الفنية لصمام تحويل المسار طراز THFX (مم)
الموديل (الطراز) A B C C1 D D1 Dg d0 E L L1 L2 L3 Ø
THFX65 110 75 76.5 103.5 60 140 65 73 124 80 12 196 408 G1/4
THFX80 135 92 88 132 70 172 80 89 150 100 16 210 436 G1/4
THFX100 170 115 110 167 88 216 100 108 190 125 20 280 565 G1/4
THFX125 154 140 123.5 206.5 110 215 125 133 205.4 140 20 338 676 G3/8
THFX150 210 160 145 220 124 248.5 150 159 237.2 160 22 368 670 G1/2
THFX175 240 180 150 230 135 273.5 180 190 260.8 175 22 345 738 G1/2
THFX200 280 220 177 255 153.5 317 203 219 300 200 25 428 878 G1/2
THFX225 310 240 194 267 169 347 228 245 245 220 25 428 900 G1/2
THFX250 350 270 210 284 284 385 255 273 273 245 25 468 993 G1/2
الميزات
  • مصمم باستخدام هياكل ومكونات دقيقة الصب لتعزيز المتانة وإضفاء مظهر متقن وجذاب.
  • متوفر بعدة أشكال هيكلية لتلبية أنواع المواد المختلفة ومتطلبات تطبيقات النقل.
  • الممرات الداخلية سلسة ومصقولة لتقليل مقاومة التدفق وضمان نقل المواد بكفاءة عالية.
  • خيارات المشغلات الهوائية تتيح التشغيل الآلي الكامل والتحويل الموثوق مع تدخل محدود من المشغل.
  • متوفر بزوايا مخرج مختلفة، بما في ذلك 45 درجة، 60 درجة، و90 درجة، لتناسب تكوينات خطوط الأنابيب المختلفة.
التطبيقات

تُستخدم صمامات تحويل المسار على نطاق واسع في الصناعات التي تتعامل مع المواد الصلبة الجافة السائبة، بما في ذلك:

  • معالجة المواد الكيميائية
  • توليد الطاقة والمعادن
  • مواد الطاقة الجديدة
  • صناعات الأغذية، الأدوية، والزيوت الصالحة للأكل
  • مواد البناء ومنتجات البيئة
