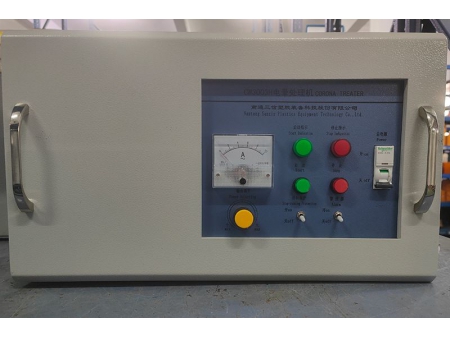

جهاز معالجة الكرونا على سطح الفيلم، سلسلة CW3002-CW3006 Corona Generator

طلب عرض سعر

الموقع الإلكتروني: http://castfilm-extrusion.asia/2-1-2-corona-generator.html

أنظمة معالجة الكرونا (معالجة الأسطح وإزالة الكهرباء الساكنة) لكابلات إمدادات الطاقة

يُستخدم النظام منخفض الطاقة بتطبيق واسع في تعديل سطح الفيلم البلاستيكي، حيث يقوم بتحويل كهرباء الشبكة إلى كهرباء عالية التردد وعالية الجهد، والتي يتم تطبيقها بعد ذلك على أقطاب كهربائية متخصصة لإنشاء تفريغ هالي. كما تعمل هذه العملية على تعزيز الطاقة السطحية وتحسين الالتصاق. ويتميز الجهاز بتردد تشغيل عالي، وأداء مستقر وموثوق، وهو سهل التشغيل، مما يجعله مناسبًا لعلاج التفريغ الهالي (معالجة سطح الفيلم) منخفض الطاقة.

الموديلات الرئيسية

الموديل	CW3002H	CW3003H	CW3004	CW3006
جهد الإدخال، التردد	AC220V 50Hz	AC220V 50Hz	AC380V 50Hz	AC380V 50Hz
أقصى جهد إخراج	15KV	15KV	15KV	15KV
طاقة الإدخال القصوى	2kW	3kW	4kW	6kW
كفاءة التشغيل	19kHz	19kHz	19kHz	19kHz
أبعاد الجهاز (مم)	475×180×325	475×180×325	300×380×800	300×380×800

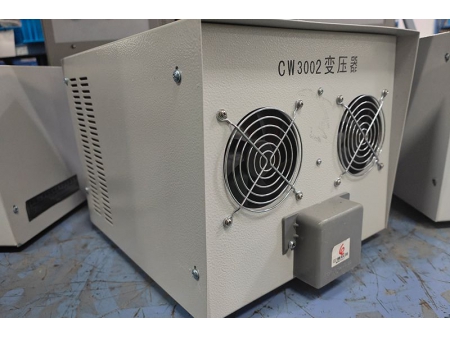

أبعاد المحول (مم)	300×270×250	320×200×350	300×350×300	300×350×300
الوزن (بدون وحدة التفريغ)	12kg	12kg	55kg	60kg

الموديل	CW3002H
جهد الإدخال، التردد	AC220V 50Hz
أقصى جهد إخراج	15KV
طاقة الإدخال القصوى	2kW
كفاءة التشغيل	19kHz
أبعاد الجهاز (مم)	475×180×325
أبعاد المحول (مم)	300×270×250
الوزن (بدون وحدة التفريغ)	12kg

الموديل	CW3003H
جهد الإدخال، التردد	AC220V 50Hz
أقصى جهد إخراج	15KV
طاقة الإدخال القصوى	3kW
كفاءة التشغيل	19kHz
أبعاد الجهاز (مم)	475×180×325
أبعاد المحول (مم)	320×200×350
الوزن (بدون وحدة التفريغ)	12kg

الموديل	CW3004
جهد الإدخال، التردد	AC380V 50Hz
أقصى جهد إخراج	15KV
طاقة الإدخال القصوى	4kW
كفاءة التشغيل	19kHz
أبعاد الجهاز (مم)	300×380×800
أبعاد المحول (مم)	300×350×300
الوزن (بدون وحدة التفريغ)	55kg

الموديل	CW3006
جهد الإدخال، التردد	AC380V 50Hz
أقصى جهد إخراج	15KV
طاقة الإدخال القصوى	6kW
كفاءة التشغيل	19kHz
أبعاد الجهاز (مم)	300×380×800
أبعاد المحول (مم)	300×350×300
الوزن (بدون وحدة التفريغ)	60kg

الخصائص الرئيسية

يستخدم جهاز التفريغ الهالي منخفض الطاقة CW3002-3006 دائرة عاكسة كاملة الجسر (المولدان CW3002H وCW3003H هما نوعان نصف جسر)، حيث يستخدم الجهاز نظام التحكم في تعديل عرض النبضة PWM، مما يجعل الدائرة بسيطة. كما أن وحدات IGBT ودوائر التشغيل ووحدات التحكم الرئيسية كلها من موردين موثوقين في الخارج، مما يضمن التشغيل المستقر والموثوق للآلة بأكملها.

تم ضبط تردد التشغيل الثابت على 19 كيلو هرتز، مما يلغي الحاجة إلى دوائر تتبع التردد.

بعض أنواع آلات المعالجة (CW3002H وCW3003H) تعتمد هيكل معلق لوضعها بشكل مناسب.

تم تجهيز الجهاز بوظيفة تأخير البدء لمنع حدوث زيادات في التيار أثناء بدء التشغيل عالي الطاقة. وهذا يتجنب تلوث الشبكة والضرر المحتمل للوحدة الرئيسية.

يتم تضمين الحماية من التيار الزائد في الجهاز لتقليل مخاطر إتلاف أجهزة الطاقة (IGBTs) بسبب أعطال قطب التحكم أو التفريغ. وهذا يقلل من تكاليف الإصلاح.

إحدى ميزات الجهاز هي الحماية من درجة الحرارة، والتي تقوم بإيقاف تشغيل الماكينة تلقائيًا إذا تجاوزت درجة حرارة الماكينة المستوى المحدد.

هناك وظيفة اختيارية في الجهاز، والتي تحمي أسطوانة الطلاء من تلف الطبقة العازلة الخاصة بها بسبب الشحنة الكهربائية عندما تتوقف الأسطوانة عن الدوران عن طريق الخطأ. هناك وظيفة اختيارية لقدرة تتبع السرعة في الجهاز، والتي تقوم تلقائيًا بضبط طاقة الخرج للحفاظ على تأثيرات معالجة الهالة المتسقة مع تغير سرعة خط الإنتاج.
