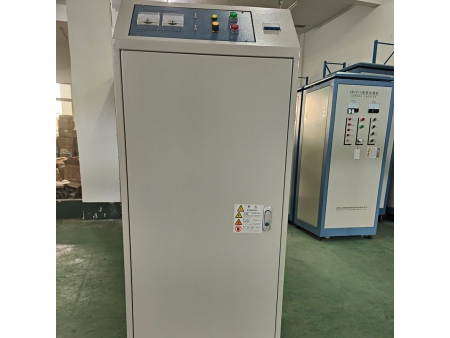

جهاز معالجة الكرونا على سطح الفيلم، سلسلة CW3008-3030 Corona Generator

طلب عرض سعر

الموقع الإلكتروني: http://castfilm-extrusion.asia/2-1-3-corona-generator.html

أنظمة معالجة الكرونا (معالجة الأسطح وإزالة الكهرباء الساكنة) لكابلات إمدادات الطاقة

يعمل النظام ذو الطاقة المتوسطة إلى العالية عن طريق تحويل طاقة التيار المتردد ثلاثية الطور إلى طاقة تيار مستمر ثم استخدام IGBT كمحول طاقة لإنشاء دائرة عاكسة نصف جسر، وهذا يؤدي هذا إلى توليد تيار متردد عالي التردد وعالي الجهد يبلغ حوالي 20 كيلو هرتز، والذي يتم تعزيزه بواسطة محول لإنتاج كهرباء عالية التردد 15 كيلو فولت و20 كيلو هرتز وجهد عالي لإطار التفريغ. كما يتميز الجهاز (النظام) بالتكنولوجيا المتقدمة والموثوقية وتردد العمل العالي وقدرة الخرج العالية. ولذا، فإنها تستخدم تكنولوجيا تصحيح يمكن التحكم بها على ثلاث مراحل، مما يسمح للمستخدمين بضبط طاقة الخرج عن طريق التحكم في زاوية زناد التصحيح α من خلال مقبض اللوحة.

الموديلات الرئيسية

الموديل	CW3008	CW3009	CW3010	CW3015	CW3020	CW3030
جهد الإدخال، التردد	380V±10%，50Hz-60Hz ثلاثي الطور (3 فاز)	380V±10%，50Hz-60Hz ثلاثي الطور (3 فاز)	380V±10%，50Hz-60Hz ثلاثي الطور (3 فاز)	380V±10%，50Hz-60Hz ثلاثي الطور (3 فاز)	380V±10%，50Hz-60Hz ثلاثي الطور (3 فاز)	380V±10%，50Hz-60Hz ثلاثي الطور (3 فاز)
أقصى جهد إخراج	15KV	15KV	15KV	15KV	15KV	15KV
طاقة الإدخال القصوى	8kW	9kW	10kW	15kW	20kW	30kW
تردد التشغيل	18-30kHz	18-30kHz	18-30kHz	18-30kHz	18-30kHz	18-30kHz
درجة حرارة التشغيل	-10℃~ 40℃	-10℃~ 40℃	-10℃~ 40℃	-10℃~ 40℃	-10℃~ 40℃	-10℃~ 40℃
الرطوبة عند التشغيل	20%~93%, دون تكثيف	20%~93%, دون تكثيف	20%~93%, دون تكثيف	20%~93%, دون تكثيف	20%~93%, دون تكثيف	20%~93%, دون تكثيف
أبعاد الجهاز (مم)	460×300×960	565×400×1260	600×600×1500	600×600×1600	600×650×1700	600×650×1700
أبعاد المحول (مم)	410×320×360	410×320×360	410×320×360	530×350×470	530×350×470	530×350×470×
الوزن (بدون وحدة التفريغ)	75kg	85kg	135kg	155kg	165kg	240kg

الموديل	CW3008
جهد الإدخال، التردد	380V±10%，50Hz-60Hz ثلاثي الطور (3 فاز)
أقصى جهد إخراج	15KV
طاقة الإدخال القصوى	8kW
تردد التشغيل	18-30kHz
درجة حرارة التشغيل	-10℃~ 40℃
الرطوبة عند التشغيل	20%~93%, دون تكثيف
أبعاد الجهاز (مم)	460×300×960
أبعاد المحول (مم)	410×320×360
الوزن (بدون وحدة التفريغ)	75kg

الموديل	CW3009
جهد الإدخال، التردد	380V±10%，50Hz-60Hz ثلاثي الطور (3 فاز)
أقصى جهد إخراج	15KV
طاقة الإدخال القصوى	9kW
تردد التشغيل	18-30kHz
درجة حرارة التشغيل	-10℃~ 40℃
الرطوبة عند التشغيل	20%~93%, دون تكثيف
أبعاد الجهاز (مم)	565×400×1260
أبعاد المحول (مم)	410×320×360
الوزن (بدون وحدة التفريغ)	85kg

الموديل	CW3010
جهد الإدخال، التردد	380V±10%，50Hz-60Hz ثلاثي الطور (3 فاز)
أقصى جهد إخراج	15KV
طاقة الإدخال القصوى	10kW
تردد التشغيل	18-30kHz
درجة حرارة التشغيل	-10℃~ 40℃
الرطوبة عند التشغيل	20%~93%, دون تكثيف
أبعاد الجهاز (مم)	600×600×1500
أبعاد المحول (مم)	410×320×360
الوزن (بدون وحدة التفريغ)	135kg

الموديل	CW3015
جهد الإدخال، التردد	380V±10%，50Hz-60Hz ثلاثي الطور (3 فاز)
أقصى جهد إخراج	15KV
طاقة الإدخال القصوى	15kW
تردد التشغيل	18-30kHz
درجة حرارة التشغيل	-10℃~ 40℃
الرطوبة عند التشغيل	20%~93%, دون تكثيف
أبعاد الجهاز (مم)	600×600×1600
أبعاد المحول (مم)	530×350×470
الوزن (بدون وحدة التفريغ)	155kg

الموديل	CW3020
جهد الإدخال، التردد	380V±10%，50Hz-60Hz ثلاثي الطور (3 فاز)
أقصى جهد إخراج	15KV
طاقة الإدخال القصوى	20kW
تردد التشغيل	18-30kHz
درجة حرارة التشغيل	-10℃~ 40℃
الرطوبة عند التشغيل	20%~93%, دون تكثيف
أبعاد الجهاز (مم)	600×650×1700
أبعاد المحول (مم)	530×350×470
الوزن (بدون وحدة التفريغ)	165kg

الموديل	CW3030
جهد الإدخال، التردد	380V±10%，50Hz-60Hz ثلاثي الطور (3 فاز)
أقصى جهد إخراج	15KV
طاقة الإدخال القصوى	30kW
تردد التشغيل	18-30kHz
درجة حرارة التشغيل	-10℃~ 40℃
الرطوبة عند التشغيل	20%~93%, دون تكثيف
أبعاد الجهاز (مم)	600×650×1700
أبعاد المحول (مم)	530×350×470×
الوزن (بدون وحدة التفريغ)	240kg

الخصائص الرئيسية

يستخدم قسم العاكس الرئيسي للجهاز وحدات طاقة IGBT عالية الطاقة ودوائر التشغيل، بالإضافة إلى السيليكون الذي يمكن التحكم فيه من أجل التصحيح ثلاثي الطور والدوائر المتكاملة المستوردة لجزء التحكم، مما يضمن موثوقية جهاز معالجة السطح والتفريغ الهالي.

يتغير تردد تشغيل الدائرة مع خصائص الحمل، وبمساعدة دائرة حلقة مغلقة الطور، يمكنها تحقيق تتبع وقفل تلقائي مستقر للتردد. وهذا يقلل الضغط على أجهزة الطاقة في الدائرة الرئيسية، مما يضمن أن الجهاز يعمل في حالته المثالية.

يتميز الجهاز بوظيفة التشغيل الناعم، مما يمنع ارتفاع التيار أثناء بدء التشغيل مما قد يؤدي إلى تلويث شبكة الطاقة أو إتلاف الجهاز.

تم تجهيز الجهاز بمدخلات الطاقة ثلاثية الطور لفقد مرحلة الإمداد وحماية خطأ الطور وحماية من التيار الزائد وحماية من درجة الحرارة الزائدة وحماية من قفل العاكس وحماية من انهيار الحمل.

يوفر الجهاز وظيفة اختيارية، وهي حماية أسطوانة الطلاء من تلف الطبقة العازلة الخاصة بها بسبب الشحنة الكهربائية عندما تتوقف الأسطوانة عن الدوران عن طريق الخطأ. كما إنه يحتوي على وظيفة اختيارية لقدرة تتبع السرعة، والتي تقوم تلقائيًا بضبط طاقة الخرج للحفاظ على تأثيرات معالجة العالة أو السطح المتسقة مع تغير سرعة خط الإنتاج.
