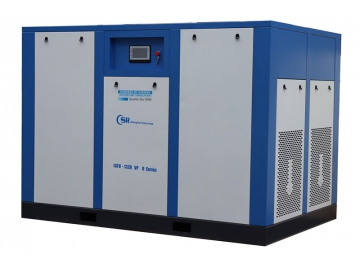

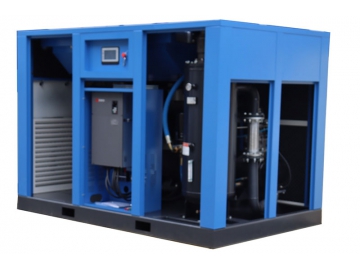

ضاغط لولبي دوراني متغير السرعة PM-VSD

طلب عرض سعر

من نحن: http://compressedairunit.asia/1-5-pm-vsd-rotary-screw-compressor.html

PM-VSD Rotary Screw Compressor, VP Series

الضاغط اللولبي الدوراني متغير السرعة PM-VSD فئة VP يوفر الطاقة بنسبة تزيد عن معدل من 2 إلى 20% من أنظمة الهواء المضغوط ذات المحركات المتزامنة ثلاثية الأطوار التقليدية. بفضل نطاق التردد الواسع نسبياً من 30 إلى 200 هيرتز، فإن ضواغط الهواء ذات السرعة المتغيرة (VSD) تستهلك طاقة أقل بمعدل من 15 إلى 35% بالمقارنة مع الضواغط الأخرى بتردد التشغيل من 30 إلى 100 هيرتز. المحرك يتوافق مع معايير IE3 وMEPS.

للاستفسار

القدرة 5.5-132kW
ضغط التشغيل 8-15bar
سريان الهواء الحر 0.14-23.08m³/min

الخصائص
الخصائص
المواصفات

الخصائص

يتميز بالحفاظ على ضغط شبكة خطوط الأنابيب في حدود ± 0.01 ميجا باسكال
يخفض من متوسط ضغط العمل ويقلل من التسرب
تعمل طريقة البداية السلسة على زيادة التوازن للمحرك، وتجنب ارتفاع الطاقة
يمكن تصميم الضاغط اللولبي الدوار PM-VSD الخاص وتكوينه وفقًا لاحتياجات العميل الخاصة، مثل طريقة تبريد الهواء / الماء ومحتوى الزيت والوزن والأبعاد
يتميز بتردد أوسع قابل للتعديل من 30-200 هرتز، ويمكن ضبط النطاق على نطاق واسع بشكل يناسب حالة المستهلك
يمكن اختيار المزيد من المحولات مثل Siemens و ABB و Vaconn و Schneider و HOLIP inverter (اختياري)
ضمان لمدة عام للضاغط، ضمان طرف الهواء لمدة 3 سنوات

الخصائص

طرف ضاغط الهواء اللولبي المحدث، معدل تدفق أعلى الخرج العالي لطرف ضاغط الهواء وتشغيل المحرك بسرعة دوران منخفضة، كل عضو دورا يعمل بالسرعة المناسبة لتوفير النسبة المناسبة بين معدل التسليم والضغط، حيث يساعد ذلك على تحقيق مستوى كفاءة عالي.

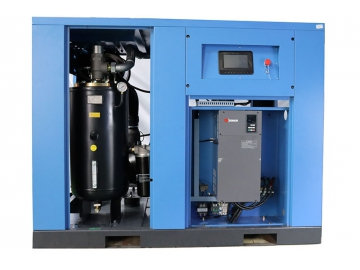

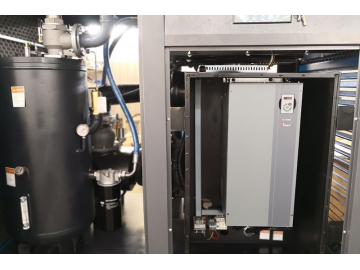

نطاق تردد أوسع من 30 إلى 200 هيرتز، معدل أقل لاستهلاك الكاقة من 15 إلى 35% الموديل الجديد لنظام التحكم ومروحة التبريد يعتمد محول التردد المزدوج لضمان التشغيل المستقر والموفر للطاقة. التصميم الحديث يحقق سهولة الصيانة لضاغط الهواء. طلاء PCB لحماية المكونات من الصدأ، الرطوبة والتآكل. يساعد تصميم الاشعاع الحراري لضاغط الهواء بالاستخدام في بيئة التشغيل بدرجة حرارة المحيط تصل إلى 50 درجة مئوية.

محرك نوع PM-VSD عالي الكفاءة، IE3/IE4, IP55, SF.1.2، معيار TEFC المطبق على الضاغط. يمكن أن يصل محرك PM-VSD المطور إلى كفاءة تصل إلى 96.8 بالمائة كحد أقصى، ويتم تعديل التردد من 30 إلى 200 هرتز لتحسين أداء توفير الطاقة والوصول إلى معيار كفاءة الطاقة CN-CE-1306-06 / 21.

صمام السحب بفتحة كبيرة يتميز صمام السحب في الوضع العادي المغلق مع قطر كبير هبوط الضغط المنخفض بشكل كبير، بقو إلى معدل أقل للأعطال ويزيد من عمر الاستخدام الطويل.

نظام صمام السحب عالي المتانة والأداء

تُستخدم فيه صمامات سحب عالية الجودة من سلسلة AIV // JIV / MPV IGV و MPV
يتميز بأنه آمن: ضغط بتصميم 16 بار
موثوق: يتميز بجودة عالية
عمر أطول: تتميز قطع الغيار بالموثوقية العالية

نظام تبريد عالي الكفاءة، مروحة طرد مركزي (اختياري)

فئة الحماية IP للمحرك: IP44
محرك بخاصية التبريد الذاتي
محرك بدون عامل خدمة عالي الكفاءة
تدفق هواء التبريد بشكل منخفض
ضغط هواء التبريد منخفض

يضمن نظام التحكم SMART CONTROLLER التحكم الفعال ومراقبة النظام يمكن ضبط وضع الكتلة/ المنع على VSD –VSD أو PF-PF أوVSD- PF.، كما يمكن لوحدة التحكم عن بعد بحد أقصى 16 جهازًا، 1.2 طرفًا ((نهائية طرفية RS485)

كفاءة الفلترة العالية يتم إزالة 99.99% من جسيمات الغبار قبل الدخول إلى طرف الضاغط، بضمن بكفاءة عمر الاستخدام الطويل لضاغط الهواء.

المواصفات الفنية

الموديل	السعة (m³/min) *				القدرة (kw)		فتحة الدخول/ الخروج	مستوى الضوضاء	الأبعاد	الوزن
الموديل	8bar	10bar	13bar	15bar	Motor	Motor(Fan)	فتحة الدخول/ الخروج	dB(A)**	L×W×H in mm	kg
LGCD-5.5 VP	0.22-0.87	0.19-0.75	0.16-0.61	0.14-0.53	5.5	0.09	G1	69	900×750×900	255
LGCD-7.5 VP	0.30-1.20	0.26-1.04	0.23-0.90	0.2-0.80	7.5	0.09	G1	69	900×750×900	260
LGCD-11 VP	0.45-1.79	0.40-1.58	0.35-1.32	0.3-01.17	11	0.18	G1	70	950×800×1290	390
LGCD-15 VP	0.60-2.40	0.55-2.15	0.46-1.84	0.42-1.66	15	0.18	G1	70	950×800×1290	400
LGCD-20 VP	0.75-3.00	0.73-2.90	0.65-2.52	0.55-2.02	18.5	0.37	G1	71	1250×960×1300	555
LGCD-22 VP	0.88-3.51	0.80-3.16	0.68-2.71	0.62-2.45	22	0.37	G1	71	1250×960×1300	695
LGCD-30 VP	1.25-4.88	1.10-4.32	0.95-3.64	0.82-3.25	30	0.75	G1-1/4	71	1440×1006×1296	740
LGCD-37 VP	1.46-5.83	1.31-5.21	1.11-4.44	1.02-4.01	37	0.75	G1-1/4	73	1440×1006×1296	805
LGCD-45 VP	1.77-7.08	1.58-6.30	1.36-5.43	1.25-4.94	45	1.1	G1-1/4	75	1440×1006×1296	845
LGCD-55 VP	2.33-9.32	2.09-8.33	1.77-7.05	1.58-6.31	55	1.1	G2	75	1600×1200×1650	1260
LGCD-75 VP	3.1-12.31	2.8-11.13	2.44-9.61	2.19-8.74	75	1.1	G2	75	1600×1200×1650	1460
LGCD-90 VP	4.2-16.45	3.6-14.26	3.0-11.72	2.70-10.8	90	2.2	G2	75	2000×1580×1790	1650
LGCD-110 VP	5.1-20.26	4.4-17.48	3.6-14.25	3.3-13.05	110	2.2	G2	78	2540×1700×1900	1850
LGCD-132 VP	5.8-23.08	5.2-20.54	4.5-17.65	4.2-16.05	132	2.2	G2	78	2540×1640×1800	2350
LGCD-160 VP	7.1-28.00	7.1-26.00	6.05-22.00	6.5-18.39	160	3.8	G2-1/2	80	2540×1640×1800	2490
LGCD-200 VP	9.05-36.00	9.05-33.00	7.15-25.00	7.15-21.00	200	7.6	DN80	80	3150×1800×2100	3390
LGCD-250 VP	11.3-45.00	11.3-40.00	9.25-32.00	8.2-28.00	132	7.6	DN80	81	3150×1800×2100	3690
LGCD-280 VP	13.5-49.20	13.5-45.00	11.5-41.30	10.5-38.50	280	11	DN100	81	3450×2000×2200	5790
LGCD-315 VP	15.5-56.50	15.5-50.50	12.5-45.00	12.5-41.05	315	11	DN100	83	3450×2000×2200	6890

ملاحظات:

المواصفات الموضحة أعلاه هي للإشارة فقط، وإنما تخضع المواصفات النهائية تخضع للرسوم التوضيحية للتصميم، كما يمكن تصميم الخواص والألوان وفقًا لاحتياجات العملاء.
يمكن تصميم خاصية التبريد بالهواء / بالماء ومحتوى الزيت والوزن والأبعاد الخارجية وفقًا لمتطلبات واحتياجات المستخدم، مع مراعاة الترتيب النهائي والاتفاق الفني.
محولات التردد (اختياري).
ضمان لمدة عام لضاغط الهواء وسنتان ضمان لطرف خروج الهواء.
