ضاغط لولبي يدار مباشرة
Direct Drive Rotary Screw Compressor, LGCD Series
Direct Drive Rotary Screw Compressor, LGCD Series
يعد الضاغط اللولبي ذو الإدارة المباشرة نموذج اقتصادي يحقق الأداء المميز. بالمقارنة مع بأحدث موديلات ضواغط الهواء اللولبية، فإن الضاغط اللولبي ذو التدوير المباشر هذا يمكنه توفير كفاءة أعلى ومستوى ضوضاء بمقدار 15%. الأجزاء الرئيسية المستخدمة في ضواغط الهواء تحقق الاتزان المناسب بين الجودة والتكلفة. الضاغط اللولبي الدوار هذا مدعوم بضمان لمدة سنة، وضمان لمدة ثلاث سنوات لطرف الضاغط (وحدة ضغط الكمبرسور).
- للاستفسار
- القدرة 7.5-560kW
- ضغط التشغيل 0.7-1.5Mpa
- سريان الهواء الحر 0.6-104m³/min
- التطبيقات
- الخصائص
- المواصفات
يستخدم الضاغط اللولبي الدوار فئة LGCD في العادة في محتلف تطبيقات الصناعات الثقيلة، مثل تصنيع المعدات (المركبات\الطائرات\المجال العسكري\الأجهزة المنزلية)، صهر المعادن غير الحديدية، غزل القطن، الألياف الكيميائية، انشاءات الجسور والطرق.
- يتميز ضاغط الهواء اللولبي (الحلزوني) المتصل (المقترن) بصوت ضجيج منخفض، كما يتميز بكفاءة عالية
- يتميز بأعلى معايير الجودة العالمية وبأقل الأسعار المنافسة لجميع القطع الرئيسية
- يتميز بطرف متطور لخروج الهواء مع محامل نوع SKF 6
- يتميز بشهادات ISO ، TUV ، GA ، SGS المضمونة

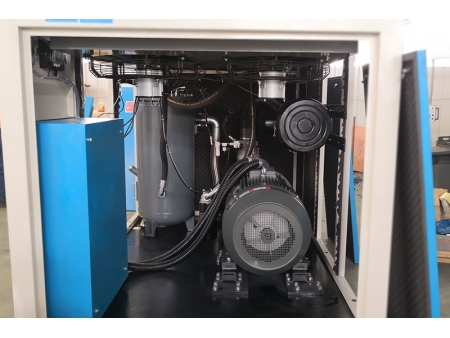

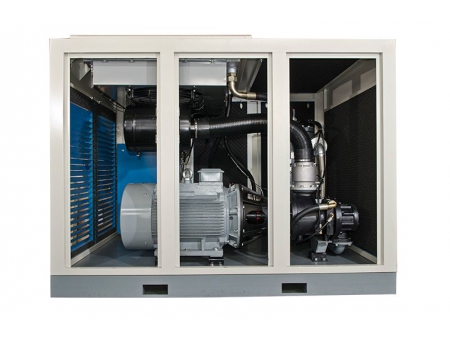

المحركات والكهرباء يتميز بنظام الاقتران بالدفع المباشر من KTR لنقل الطاقة بدون إهدارها، كما يتميز الضاغط بضمان التشغيل عالي الأداء والموثوقية، حيث تم تقليل متطلبات الصيانة الدورية إلى تزييت المحرك فقط. كما أن جميع المكونات الإلكترونية هي منتجات من علامة تجارية مرموقة لكبرى الشركات المصنعة.
كتلة نهاية الهواء - جزء أساسي موثوق به – تم تصميمه في ألمانيا
- لمواصفات العامة الأساسية للبروفايل الدوار (لمحة مختصرة) - كفاءة قصوى مع ضوضاء أقل
دورة حياة طويلة بسبب أبعاد المحمل المتزايدة والبروفايل الدوار الخالي من التآكل
يصل نطاق ضغط التشغيل الواسع من 5 إلى 16 بار
تصنيع وتجميع عالي الجودة - "المواد من ألمانيا والصناعة في الصين"
ضمان الجودة - اختبار الصلابة على مناضد الاختبار لكل طرف هوائي
مرونة عالية في التصميم الخاص - مناسب لجميع أنواع محركات الدفع
- خيارات الدفع: دفع بالحزام، دفع مباشر، دفع بنظام تروس داخلي
- شفة (فلنجة) تثبيت على القاعدة
محرك كهربائي تُستخدم محركات كهربائية فقط من شركات مصنعة معروفة وفئة الحماية لها هي IP55 و TEFC و SF1.2 و IE3 / IE4. وكمعيار، تتم مراقبة محركات الدفع حراريًا (عبر الثرمستور للمحرك) وكذلك إلكترونيًا (حماية الحمل الزائد عبر عاكس التردد).
نظام فصل الزيت تم تزويد الضواغط حتى 132 كيلو وات بفواصل خارجية، بحيث يمكن تغييرها في عملية فصل / أو تدوير بسيطة. كما تحتوي الوحدات الأكبر حجمًا على خرطوشة فاصل داخلية. ونظرًا لكفاءة الفصل الممتازة للنظام بأكمله، يمكن استخدام الضواغط في نطاق ضغط من 5.0 إلى 15.0 بار. كما أن الضغوط المخصصة متوفرة عند الطلب.
دائرة الزيت
- يعمل تصميم دائرة الزيت عل تعزيز أداء الختم بشكل فعال وذلك لتمديد الفاصل الزمني بين تغييرات زيت التشحيم. كما تم دمج مستشعر مستوى الزيت لاستشعار مستوى الزيت بشكل فعال، حيث إنه مرئي ويمكنه تنبيه المستخدمين لصيانة الجهاز.
- يوجد في كل الوحدات في هذه السلسلة وعاء أفقي لفصل الزيت يتم فيه فصل الزيت عن الهواء المضغوط بكفاءة عالية وبسرعات منخفضة.
نظام صمام السحب عالي المتانة والأداء
- تُستخدم فيه صمامات سحب عالية الجودة من سلسلة AIV / JIV / MPV
- يتميز بأنه آمن: ضغط بتصميم 16 بار
- موثوق: يتميز بجودة عالية
- عمر أطول: تتميز قطع الغيار بالموثوقية العالية
نظام تبريد عالي الكفاءة، مروحة طرد مركزي (اختياري)
- فئة الحماية IP للمحرك: IP44
- محرك بخاصية التبريد الذاتي
- محرك ذو عامل خدمة عالي الكفاءة
- تدفق هواء التبريد بشكل منخفض
- ضغط هواء التبريد منخفض
نظام التحكم SMART CONTROLLER للتحكم الفعال ومراقبة النظام يمكن أن تعمل وحدة التحكم في وضع الكتلة مع ضواغط متعددة، ويمكن توصيل ما يصل إلى 16 جهازًا عن بُعد.
محولات التردد (اختياري) تعمل محولات التردد عل تقليل أوقات الخمول ويحسن الإمداد بهواء مضغوط متقلب، كما يتم تجنب ذروة بدء التشغيل ويتم التحكم في معدل توصيل الضاغط باستمرار - مما يوفر تكاليف الكهرباء! فضلاً عن ذلك، يتم تقليل التكاليف الإجمالية لإمداد الهواء المضغوط بشكل كبير ويتم تخفيض التكاليف في أقصر وقت ممكن.
التصميم الذي يلبي احتياجاتك يمكن تصميم وتكوين الضاغط اللولبي الذب يدار مباشرة فئة LGCD لشركتنا وفقاً لاحتياجاتك الخاصة، مثل طرق تبريد الهواء\تبريد الماء، محتوى الزيت، الوزن والأبعاد.
| الموديل | السعة | ضغط التشغيل | قدرة المحرك | مستوى الضوضاء | نوع التدوير | درجة حرارة منفذ الهواء المضغوط | محتوى الزيت | وصلت الهواء المضغوط | الأبعاد | الوزن (kg) |
| (m3/min) | (Mpa) | (kW) | dB (A) | |||||||
LGCD-1.20/7 | 1.2 | 0.7 | 7.5 | 70±3 | مباشر | درجة حرارة المحيط 10 درجات مئوية | 1~2ppm | G3/4 | 800×700×930 | 320 |
LGCD-1.15/8 | 1.15 | 0.8 | ||||||||
LGCD-1.0/10 | 1 | 1 | ||||||||
LGCD-0.75/13 | 0.75 | 1.3 | ||||||||
LGCD-0.60/15 | 0.6 | 1.5 | ||||||||
LGCD-1.70/7 | 1.7 | 0.7 | 11 | 70±3 | مباشر | درجة حرارة المحيط 10 درجات مئوية | 1~2ppm | G3/4 | 1080×750×1000 | 340 |
LGCD-1.65/8 | 1.65 | 0.8 | ||||||||
LGCD-1.50/10 | 1.5 | 1 | ||||||||
LGCD-1.15/13 | 1.15 | 1.3 | ||||||||
LGCD-0.90/15 | 0.9 | 1.5 | ||||||||
LGCD-2.35/7 | 2.35 | 0.7 | 15 | 70±3 | مباشر | درجة حرارة المحيط 10 درجات مئوية | 1~2ppm | G1 | 1080×750×1000 | 360 |
LGCD-2.30/8 | 2.3 | 0.8 | ||||||||
LGCD-2.05/10 | 2.05 | 1 | ||||||||
LGCD-1.65/13 | 1.65 | 1.3 | ||||||||
LGCD-1.20/15 | 1.2 | 1.5 | ||||||||
LGCD-3.10/7 | 3.1 | 0.7 | 18.5 | 72±3 | مباشر | درجة حرارة المحيط 10 درجات مئوية | 1~2ppm | G1 | 1308×850×1160 | 450 |
LGCD-3.00/8 | 3 | 0.8 | ||||||||
LGCD-2.60/10 | 2.6 | 1 | ||||||||
LGCD-2.10/13 | 2.1 | 1.3 | ||||||||
LGCD-1.80/15 | 1.8 | 1.5 | ||||||||
LGCD-3.65/7 | 3.65 | 0.7 | 22 | 72±3 | مباشر | درجة حرارة المحيط 10 درجات مئوية | 1~2ppm | G1 | 1310×850×1160 | 470 |
LGCD-3.60/8 | 3.6 | 0.8 | ||||||||
LGCD-3.20/10 | 3.2 | 1 | ||||||||
LGCD-2.75/13 | 2.75 | 1.3 | ||||||||
LGCD-2.40/15 | 2.4 | 1.5 | ||||||||
LGCD -5.20/7 | 5.2 | 0.7 | 30 | 72±3 | مباشر | درجة حرارة المحيط 10 درجات مئوية\درجة حرارة ماء التبريد 10 | 1~2ppm | G1-1/2 | 1500×1000×1320 | 780 |
LGCD -5.00/8 | 5 | 0.8 | ||||||||
LGCD -4.50/10 | 4.5 | 1 | ||||||||
LGCD -3.70/13 | 3.7 | 1.3 | ||||||||
LGCD -3.00/15 | 3 | 1.5 | ||||||||
LGCD -6.70/7 | 6.7 | 0.7 | 37 | 72±3 | مباشر | درجة حرارة المحيط 10 درجات مئوية\درجة حرارة ماء التبريد 10 | 1~2ppm | G1-1/2 | 1500×1000×1320 | 830 |
LGCD -6.60/8 | 6.6 | 0.8 | ||||||||
LGCD -5.80/10 | 5.8 | 1 | ||||||||
LGCD -4.70/13 | 4.8 | 1.3 | ||||||||
LGCD -4.10/15 | 4.1 | 1.5 | ||||||||
LGCD -7.30/7 | 7.7 | 0.7 | 45 | 72±3 | مباشر | درجة حرارة المحيط 10 درجات مئوية\درجة حرارة ماء التبريد 10 | 1~2ppm | G1-1/2 | 1500×1000×1320 | 900 |
LGCD -7.00/8 | 7.6 | 0.8 | ||||||||
LGCD -6.50/10 | 7 | 1 | ||||||||
LGCD -5.50/13 | 5.8 | 1.3 | ||||||||
LGCD -4.70/15 | 4.7 | 1.5 | ||||||||
LGCD -10.80/7 | 10.8 | 0.7 | 55 | 76±3 | مباشر | درجة حرارة المحيط 10 درجات مئوية\درجة حرارة ماء التبريد 10 | 1~2ppm | G2 | 1750×1200×1500 | 1180 |
LGCD -10.00/8 | 10 | 0.8 | ||||||||
LGCD -9.00/10 | 9 | 1 | ||||||||
LGCD -7.80/13 | 7.8 | 1.3 | ||||||||
LGCD-6.50/15 | 6.5 | 1.5 | ||||||||
LGCD -13.60/7 | 13.6 | 0.7 | 75 | 76±3 | سير على شكل V \ مباشر | درجة حرارة المحيط 10 درجات مئوية\درجة حرارة ماء التبريد 10 | 1~2ppm | G2 | 1750×1200×1500 | 1340 |
LGCD -13.00/8 | 13 | 0.8 | ||||||||
LGCD -11.50/10 | 11.5 | 1 | ||||||||
LGCD -9.80/13 | 9.8 | 1.3 | ||||||||
LGCD -7.60/15 | 7.6 | 1.5 | ||||||||
LGCD -17.00/7 | 17 | 0.7 | 90 | 76±3 | مباشر | درجة حرارة المحيط 10 درجات مئوية\درجة حرارة ماء التبريد 10 | 1~2ppm | DN80 | 1750×1200×1500 | 1850 |
LGCD-15.30/8 | 15.3 | 0.8 | ||||||||
LGCD -14.00/10 | 14 | 1 | ||||||||
LGCD -12.00/13 | 12 | 1.3 | ||||||||
LGCD -10.50/15 | 10.5 | 1.5 | ||||||||
LGCD -21.50/7 | 21.5 | 0.7 | 110 | 79±3 | مباشر | درجة حرارة المحيط 10 درجات مئوية\درجة حرارة ماء التبريد 10 | 1~2ppm | DN80 | 2350×1500×1760 | 2200 |
LGCD -20.50/8 | 20.5 | 0.8 | ||||||||
LGCD -17.50/10 | 17.5 | 1 | ||||||||
LGCD -14.50/13 | 14.5 | 1.3 | ||||||||
LGCD -12.00/15 | 12 | 1.5 | ||||||||
LGCD -24.50/7 | 24.5 | 0.7 | 132 | 79±3 | مباشر | درجة حرارة المحيط 10 درجات مئوية\درجة حرارة ماء التبريد 10 | 1~2ppm | DN80 | 2350×1500×1760 | 2260 |
LGCD -23.50/8 | 23.5 | 0.8 | ||||||||
LGCD -21.00/10 | 21 | 1 | ||||||||
LGCD -17.50/13 | 17.5 | 1.3 | ||||||||
LGCD -14.50/15 | 14.5 | 1.5 | ||||||||
LGCD-29.20/7 | 29.2 | 0.7 | 160 | 79±3 | مباشر | درجة حرارة المحيط 10 درجات مئوية\درجة حرارة ماء التبريد 10 | 1~2ppm | DN80 | 2650×1650×1800 | 3300 |
LGCD-28.00/8 | 28 | 0.8 | ||||||||
LGCD-26.00/10 | 26 | 1 | ||||||||
LGCD-22.00/13 | 22 | 1.3 | ||||||||
LGCD-357.50/7 | 37.5 | 0.7 | 200 | 79±3 | مباشر | درجة حرارة المحيط 10 درجات مئوية\درجة حرارة ماء التبريد 10 | 1~2ppm | DN100 | 2650×1650×1800 | 3860 |
LGCD-36.00/8 | 36 | 0.8 | ||||||||
LGCD-33.00/10 | 33 | 1 | ||||||||
LGCD-25.00/13 | 25 | 1.3 | ||||||||
LGCD-46.50/7 | 46.5 | 0.7 | 250 | 79±3 | مباشر | درجة حرارة المحيط 10 درجات مئوية\درجة حرارة ماء التبريد 10 | 1~2ppm | DN100 | 3000×1950×1850 | 5700 |
LGCD-45.00/8 | 45 | 0.8 | ||||||||
LGCD-40.00/10 | 40 | 1 | ||||||||
LGCD-36.00/13 | 36 | 1.3 | ||||||||
LGCD-52.00/7 | 52 | 0.7 | 280 | 79±3 | مباشر | درجة حرارة المحيط 10 درجات مئوية\درجة حرارة ماء التبريد 10 | 1~2ppm | DN100 | 3000×1950×1850 | 5900 |
LGCD-49.20/8 | 49.2 | 0.8 | ||||||||
LGCD-45.00/10 | 45 | 1 | ||||||||
LGCD-41.30/13 | 41.3 | 1.3 | ||||||||
LGCD-60.60/7 | 60.6 | 0.7 | 315 | 79±3 | مباشر | درجة حرارة المحيط 10 درجات مئوية\درجة حرارة ماء التبريد 10 | 1~2ppm | DN100 | 3000×1950×1850 | 6800 |
LGCD-56.50/8 | 56.5 | 0.8 | ||||||||
LGCD-50.50/10 | 50.5 | 1 | ||||||||
LGCD-45.00/13 | 45 | 1.3 | ||||||||
LGCD-71.50/7 | 71.5 | 0.7 | 355 | 79±3 | مباشر | درجة حرارة المحيط 10 درجات مئوية\درجة حرارة ماء التبريد 10 | 1~2ppm | DN125 | 5000×2050×2200 | 8500 |
LGCD-64.60/8 | 64.6 | 0.8 | ||||||||
LGCD-55.50/10 | 55.5 | 1 | ||||||||
LGCD-46.50/13 | 46.5 | 1.3 | ||||||||
LGD-600W | 86 | 0.8 | 450 | 79±3 | مباشر | درجة حرارة ماء التبريد 10 | 1~2ppm | DN150 | 4500×2500×2200 | 12500 |
LGD-600W | 73.5 | 1 | ||||||||
LGD-670W | 95 | 0.8 | 500 | 79±3 | مباشر | درجة حرارة ماء التبريد 10 | 1~2ppm | DN150 | 4500×2500×2200 | 12900 |
LGD-670W | 82 | 1 | ||||||||
LGD-750W | 104 | 0.8 | 560 | 79±3 | مباشر | درجة حرارة ماء التبريد 10 | 1~2ppm | DN150 | 4500×2500×2200 | 13500 |
LGD-750W | 90.5 | 1 |
ملاحظة: صممت البارامترات والألوان المدرجة أعلاه وفقاً لاحتياجات العميل، هذه البارامترات كمرجع فقط، البارامترات النهائية للرسومات يجب أن تكون السائدة.
