ماكينة ثني ألواح معدنية WD67K CNC

طلب عرض سعر

من نحن: http://hxmachinetool.asia/1-1-servo-drive-press-brake.html

CNC Press Brake

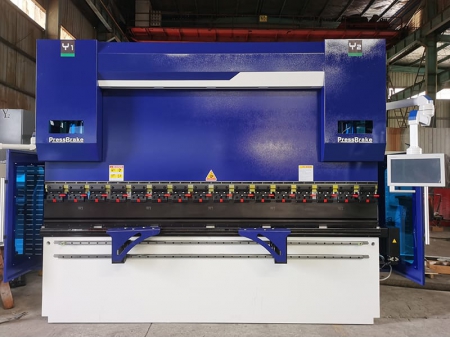

يتم تشغيل ماكينة ثني الألواح المعدنية الهيدروليكية CNC بمحرك سيرفو كهربائي عالية الدقة WD67K بواسطة محرك مؤازر وتستخدم لثني الصفائح المعدنية (الصاج) إلى أشكال مختلفة بدقة وكفاءة متميزة.

63T/2500
100T/3200
160T/3200
200T/4000

الخصائص

يتم لحام ومعالجة هيكل ماكينة ثني الألواح المعدنية الهيدروليكية CNC بمحرك سيرفو كهربائي عالية الدقة WD67K بشكل متكامل، ويتم تحليل الأجزاء الرئيسية للآلة بواسطة برنامج تحليل العناصر المحدودة ANSYS، مما يضمن معايرة أداة الماكينة لتحقيق أقصى قدر من الموثوقية والدقة.

ماكينة ثني الألواح المعدنية WD67K تعتمد نظام التحكم الرقمي من شرطة DELEM الهولندية أو ESA الإيطالية أو CYBELEC السويسرية، والذي يساعد في تحقيق وظائف برمجة رسومات زاوية الانحناء، وتعويض تصحيح الزاوية، والحساب التلقائي لضغط الانحناء والضبط الآلي، وحساب تعويض تشوه طاولة العمل آلياً، وطول قطعة العمل، وضغط الانحناء السفلي، وارتفاع الفتح، والعودة الآلية للمقياس الخلفي، وإلخ. نظام ماكينة الثني CNC (اختياري) DELEM DA52S/DA53T/DA58T/DA66T.

يتكون نظام التتويج من مجموعة من أسافين التتويج ذات المستوى المائل، ويتم تصميم منحدر إسفين التتويج وفقاً لمنحنى الانحراف الذي يتم تحليله عن طريق تحليل العناصر المحدودة والانزلاق واللوح الرأسي لطاولة العمل.

وفقاً لضغط الانحناء على قطعة العمل، يحسب نظام التحكم العددي التعويض المطلوب، ويتحكم آلياً في الإزاحة النسبية لكتلة إسفين التتويج، ويعوض بشكل فعال منزلق الانحراف وتشوه المكبس العلوي، لتحقيق الانحناء المثالي على قطعة العمل.

يمكن تمديد القياس الخلفي لماكينة الثني CNC إلى 6 1 محور. يتم ضبط نظام التتويج بواسطة وحدة التحكم.

المحور V في جهاز تعويض السطح هو محور التحكم الرقمي الذي يمكنه التحكم في التتويج. من خلال التحكم في التتويج ، يمكننا تحقيق تعويض الانحراف.

الصور

المواصفات الفنية

الموديل	القوة الاسمية (KN)	طول الثني (mm)	المسافة بين الأقطاب (mm)	عمق الحلق (mm)	الحركة الإنزلاقية (mm)	ارتفاع طاولة العمل (mm)	ارتفاع تحميل القالب (mm)	قدرة المحرك الريسي (kw)	مقياس خلفي x مسافة أريس (mm)	مقياس خلفي x سرعة أريس (mm/s)	الأبعاد (L x W x H) (mm)
63T/2500	630	2500	1900	350	150	800	380	7.5	600	100	3100x1450x2050
80T/3200	800	3200	2600	350	200	800	380	7.5	600	100	3500x1550x2100
100T/3200	1000	3200	2600	400	200	850	420	7.5	600	100	3500x1580x2400
160T/3200	1600	3200	2600	400	200	920	420	11	600	100	3500x1650x2500
200T/3200	2000	3200	2600	400	200	920	420	11	600	100	3500x1680x2550
250T/3200	2500	3200	2600	400	200	920	420	18.5	600	100	3500x1700x2600
320T/3200	3200	3200	1600	400	200	950	420	18.5	600	100	3500x1800x2730
400T/4000	4000	4000	3100	400	200	800	420	30	800	100	4300x2080x2730
500T/5000	5000	5000	4000	500	300	800	600	37	800	100	5400x2525x4600
500T/6000	5000	6000	4800	500	300	800	600	37	800	100	6500x2525x4200
500T/7000	5000	7000	5400	500	300	800	600	91	800	100	7500x2525x4900
600T/5000	6000	5000	4000	500	300	800	600	45	800	100	5500x2450x4500
600T/6000	6000	6000	4800	500	300	800	600	45	800	100	6500x2450x5100
600T/7000	6000	7000	5400	500	300	800	600	45	800	100	7500x2450x5200
800T/6000	8000	6000	5000	600	400	800	800	2x30	800	100	6500x2750x5300
800T/7000	8000	7000	5400	600	400	800	800	2x30	800	100	7500x2750x5500
800T/8000	8000	8000	6400	600	400	800	800	2x30	800	100	8600x2750x5900
1000T/6000	10000	6000	4800	600	400	800	800	2x37	800	100	6500x2800x5600
1000T/7000	10000	7000	5400	600	400	800	800	2x37	800	100	7500x2800x5800
1000T/8000	10000	8000	6400	600	400	800	800	2x37	800	100	8500x2900x6100
1200T/6000	12000	6000	5000	600	400	800	800	2x45	800	100	6500x3100x5850
1200T/7000	12000	7000	5400	600	400	800	800	2x45	800	100	7500X3100X6550
1200T/8000	12000	8000	6400	600	400	800	800	2x45	800	100	8500X3100X7150
1600T/6000	16000	6000	4800	500	400	800	800	2x55	800	100	6500x3300x6500
1600T/7000	16000	7000	5400	500	400	800	800	2x55	800	100	7500x3300x7000
1600T/8000	16000	8000	6400	500	400	800	800	2x55	800	100	8500x3300x8000

المكونات الرئيسية للماكينة

وحدة التثبيت السريع والدقيق
النظام الهيدروليكي Bosch Rexroth
مضخة الزيت
محرك Siemens
قضيب التوجيه الخطي، مسمار كروي دقيق

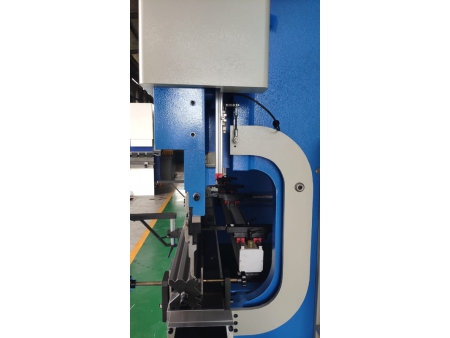

المرمز الخطي ذو الدقة العالية

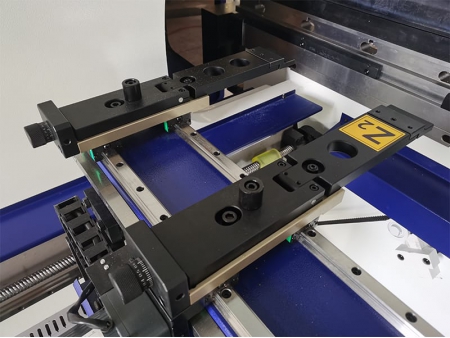

جهاز قياس خلفي آلي بالكامل
