صمام سدادي للضغط العالي استانلس ستيل 316 316 Stainless Steel High Pressure Plug Valve
طلب عرض سعر
مواصفات الضغط
- اتجاه التدفق الطبيعي: 3000 psi (207 بار) في ظروف ظغط التشغيل البارد (CWP) ودرجة الحرارة المحيط
- اتجاه التدفق العكسي: 150 psi (10 بار)
- خيار فتحة التصريف السفلي: 150 psi (10 بار)
المواصفات
مم / بوصة
| الوصف | قياس فتحة الدخول | DO | B | H | F | L | ||||
| بوصة | مم | بوصة | بوصة | مم | بوصة | مم | بوصة | مم | ||
| 1/8 | 0.172 | 4.37 | 1/8 | 1.64 | 41.66 | 2.00 | 50.80 | 1.78 | 45.21 | |
| 1/4 | 0.172 | 4.37 | 1/4 | 1.64 | 41.66 | 2.00 | 50.80 | 2.09 | 53.09 | |
| 1/4 | 0.283 | 7.19 | 1/4 | 2.18 | 55.37 | 2.63 | 66.80 | 2.38 | 60.45 | |
| 1/2 | 0.283 | 7.19 | 1/2 | 2.18 | 55.37 | 2.63 | 66.80 | 2.88 | 73.15 | |
| الجزء | اسم الجزء | استانلس ستيل | نحاس |
| 1 | جسم الصمام | 316 S.S | Hpb58-3A |
| 2 | الساق | 316 S.S | Hpb58-3A |

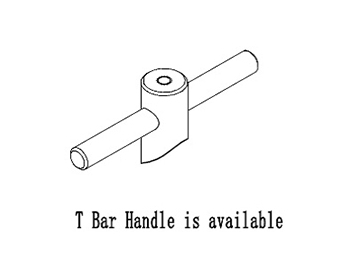

| 3 | المقبض | نايلون | |
| 4 | حلقة حشو O | Viton | |
| 5 | حلقة حشو O | Viton | |
| 6 | حلقة القاعدة | استانلس ستيل | |
| 7 | وصلات LOK | 316 S.S | Brass |
المواصفات
مم / بوصة
| الوصف | قياس فتحة الدخول (B) | DO | C | H | F | L | ||||
| بوصة | مم | بوصة | بوصة | مم | بوصة | مم | بوصة | مم | ||
| 1/4 | 0.172 | 4.37 | 1/4 | 1.64 | 41.66 | 2.00 | 50.80 | 2.00 | 50.80 | |
| الجزء | اسم الجزء | استانلس ستيل | نحاس |
| 1 | جسم الصمام | 316 S.S | Hpb58-3A |
| 2 | الساق | 316 S.S | Hpb58-3A |
| 3 | المقبض | نايلون | |
| 4 | حلقة حشو O | Viton | |
| 5 | حلقة حشو O | Viton | |
| 6 | حلقة القاعدة | استانلس ستيل | |
المواصفات
مم / بوصة
| الوصف | قياس فتحة الدخول | DO | B | H | F | L | ||||
| بوصة | مم | بوصة | بوصة | مم | بوصة | مم | بوصة | مم | ||
| 1/8 | 0.172 | 4.37 | 1/8 | 1.64 | 41.66 | 2.00 | 50.80 | 1.53 | 38.86 | |
| 1/4 | 0.172 | 4.37 | 1/4 | 1.64 | 41.66 | 2.00 | 50.80 | 1.90 | 48.26 | |
| 1/2 | 0.283 | 7.19 | 1/2 | 2.18 | 55.37 | 2.63 | 66.80 | 2.64 | 67.06 | |
| الجزء | اسم الجزء | استانلس ستيل | نحاس |
| 1 | جسم الصمام | 316 S.S | Hpb58-3A |
| 2 | الساق | 316 S.S | Hpb58-3A |
| 3 | المقبض | نايلون | |
| 4 | حلقة حشو O | Viton | |
| 5 | حلقة حشو O | Viton | |
| 6 | حلقة القاعدة | استانلس ستيل | |
المواصفات
مم / بوصة
| الوصف | قياس فتحة الدخول | DO | B | H | F | L | ||||
| بوصة | مم | بوصة | بوصة | مم | بوصة | مم | بوصة | مم | ||
| 1/4 | 0.172 | 4.37 | 1/4 | 1.64 | 41.66 | 2.00 | 50.80 | 2.03 | 51.56 | |
| الجزء | اسم الجزء | استانلس ستيل | نحاس |
| 1 | جسم الصمام | 316 S.S | Hpb58-3A |
| 2 | الساق | 316 S.S | Hpb58-3A |
| 3 | المقبض | نايلون | |
| 4 | حلقة حشو O | Viton | |
| 5 | حلقة حشو O | Viton | |
| 6 | حلقة القاعدة | استانلس ستيل | |
| 7 | وصلات LOK | 316 S.S | نحاس |
