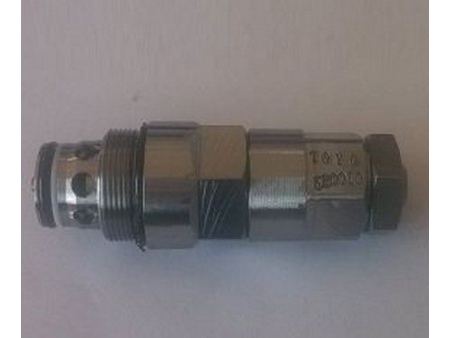

صمام الخرطوشة عالي الضغط High Pressure Cartridge Valve
طلب عرض سعر
تُعتبر صمامات الخرطوشة، أو ما تسمى أيضاً بالصمامات المنطقية، نوعًا جديدًا من صمامات التحكم الهيدروليكية، حيث تتميز بهيكل بسيط ودرجة عالية من التوحيد القياسي والتعميم، كما أن لها قدرة وكفاءة عالية على مقاومة الضغط المنخفض والعالي للزيوت والسوائل. إضافة إلى ذلك، تتميز أيضا بختم ممتاز وخصائص ديناميكية. كما تجدر الإشارة إلى أنها متوافقة مع معايير الجودة العالمية، حيث أن مواصفات فتحة الصمام قابلة للتبديل، مما يسمح بتكوين تصميم مثالي عند استخدام صمامات الخرطوشة في مختلف الآلات الهيدروليكية. فضلاً عن ذلك، يعتبر قلب صمام الخرطوشة بسيطًا في تركيبه ولكنه حساس في العمل مع أداء إحكام ممتاز. وبالنسبة للوظيفة الأساسية نسبيًا: فهي تقوم بتشغيل الدائرة أو إيقاف تشغيلها، جنبًا إلى جنب مع صمام تحكم هيدروليكي قياسي لتوجيه ضغط زيت النظام والتحكم في التدفق.
الخواص الفنية| النوع | الخصائص | الأبعاد | الوزن (كجم) | التطبيقات | Picture |
| صمام التنفيس الرئيسي (10001792) | صمام التنفيس الرئيسي | Φ35*130.4 | 0.49 | في الحفارات (18 إلى 22 طن) | |
| ضغط التنفيس 31.4 ميجا باسكال | |||||
| صمام إضافي للأمان （10001729） | ضغط تنفيس 37 ميجا باسكال | Φ35*101.9 | 0.49 | في الحفارات (18 إلى 22 طن) | |
| سعة إضافية 50 لتر/ دقيقة | |||||
| صمام إضافي للأمان(10001728) | ضغط التنفيس 20 ميجا باسكال | Φ35*101.9 | 0.48 | في الحفارات (18 إلى 22 طن) | |
| سعة إضافية 50 لتر/ دقيقة | |||||
| صمام تخفيف الضغط للمحرك المتأرجح (صمام تصريف التأرجح) | التدفق المقدر 150 لتر/ دقيقة | Φ43*148.3 | 1.01 | محرك التأرجح للحفار 18 إلى 22 طن | |
| ضغط التنفيس 25.5 ميجا باسكال | |||||
| صمام مانع التفاعل للمحرك المتأرجح (10001838) | الضغط المقدر25.5 ميجا باسكال | 184*70*63 | 2.53 | محرك التأرجح للحفار 18 إلى 22 طن | |
| زمن منع التفاعل ≤1.2 ثانية | |||||
| صمام فصل الفرامل (صمام تحرير الفرامل)(10001840) | الضغط المقدر 3.7 ميجا باسكال | 80.5*71.5*63 | 1 | محرك التأرجح للحفار 18 إلى 22 طن | |
| التدفق المقدر من 70 إلى 110 ملليتر/ دقيقة | |||||
| صمام مانع التفاعل (10004535) | الضغط المقدر 25.5 ميجا باسكال | 184*70*63 | 2.53 | محرك التأرجح للحفار أقل من 12 طن | |
| زمن منع التفاعل ≤1.2 ثانية | |||||
| صمام تحرير الفرامل (10006127) | الضغط المقدر 3.7 ميجا باسكال | 80.5*71.5*63 | 1 | محرك التأرجح للحفار أقل من 12 طن | |
| التدفق المحررمن 35 إلى 60 ملليتر/ دقيقة | |||||
| صمام إضافي للأمان (10001231) | ضغط التنفيس (ضغط التخفيف) 37 ميجا باسكال | Φ35*101.9 | 0.49 | للحفار أقل من 12 طن | |
| السعة الإضافة 50 لتر/ دقيقة | |||||
| صمام إضافي للأمان (10000180) | ضغط التنفيس (ضغط التخفيف) 37 ميجا باسكال | Φ35*130.4 | 0.49 | في الحفارات 36 إلى 40 طن | |
| سعة إضافية 50 لتر/ دقيقة | |||||
| مضخة ترسية (مضخة ذات تروس) (10001974) | التدفق المقدر 22- لتر/ دقيقة | Φ35*130.4 | 0.49 | يشيع استخدامها للمضخة الرئيسية للحفار بإزاحة 112 سم 3 / راد، وتبلغ حمولتها حوالي 20 طنًا. | |
| ضغط التنفيس 4.0 ميجا باسكال | |||||
| مضخة ترسية (مضخة ذات تروس)(10007007) | التدفق المقدر 220 لتر/ دقيقة | Φ35*130.4 | 0.49 | يشيع استخدامها للمضخة الرئيسية للحفار بإزاحة 180 سم 3 / راد، وتبلغ حمولتها حوالي 36 طنًا. | |
| ضغط التنفيس 4.0 ميجا باسكال |
