محبس كرة استانلس ستيل صغير Stainless Steel Mini Ball Valve
طلب عرض سعر
الموقع الإلكتروني: http://valves-custom.asia/1-1-1-6-stainless-steel-ball-valves.html
- ضغط التشغيل: 450 PSI
- نطاق درجة الحرارة: من -4°ف إلى 250°ف ≈ من -20°س إلى 120°س
- جسم الصمام نحاسي على شكل سداسي ومطلي بالكروم
- كرة نحاسية مطلية بالكروم، ساق نحاسية، مقعد الكرة PTFE ومانع التسرب للساق Viton
- مقبض وتدي من البلاستيك ABS
- من جانب قلوظة خارجية "ذكر"، ومن الجانب الأخر تجويف تصريف بدون قلوظة
المواصفات
مم / بوصة

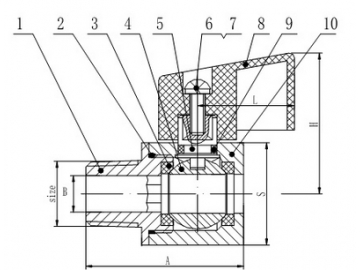

| القياس | A | B | S | H | L | |||||
| بوصة | مم | بوصة | مم | بوصة | مم | بوصة | مم | بوصة | مم | |
| 1/8" | 1.22 | 30.99 | 0.24 | 6.10 | 0.82 | 20.83 | 1.10 | 27.94 | 0.78 | 19.81 |
| 1/4" | 1.26 | 32.00 | 0.31 | 7.87 | 0.82 | 20.83 | 1.10 | 27.94 | 0.78 | 19.81 |
| 3/8" | 1.26 | 32.00 | 0.31 | 7.87 | 0.82 | 20.83 | 1.10 | 27.94 | 0.78 | 19.81 |
| 1/2" | 1.57 | 39.88 | 0.39 | 9.91 | 0.98 | 24.89 | 1.29 | 32.77 | 0.78 | 19.81 |
| الجزء | اسم الجزء | المادة |
| 1 | غطاء الصمام | نحاس، مطلي بالكروم |
| 2 | حشو منع التسرب للغطاء | مطاط |
| 3 | مقعد الكرة | PTFE |
| 4 | الكرة | نحاس مطلي بالكروم |
| 5 | الساق | نحاس، مطلي بالكروم |
| 6 | اللولب | فولاذ |
| 7 | حلقة "رنديلة" | فولاذ |
| 8 | المقبض | بلاستيك ABS |
| 9 | حشو منع التسرب للساق | Viton |
| 10 | جسم الصمام | نحاس، مطلي بالكروم |
