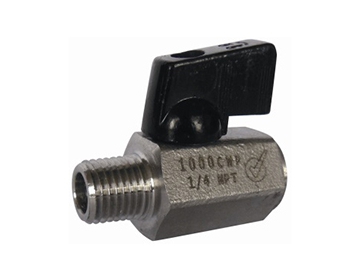

صمام كرة استانلس ستيل صغير سداسي الشكل NSF NSF Stainless Steel Mini Ball Valve
طلب عرض سعر
- متوفر القلوظة من الداخل"أنثى"×القلوظة من الداخل "أنثى" أو القلوظة من الداخل"أنثى"×القلوظة من الخارج "ذكر"
- ضغط التشغيل: 1000 psi للقياس من بوصة إلى بوصة، 800 psi للقياس بوصة
- نطاق درجة الحرارة: من -4°ف إلى 250°ف ≈ من -20°س إلى 120°س
- المادة: جسم الصمام والغطاء من الفولاذ المقاوم للصدأ 316
- حافة سبيكة الزنك، مقبض عتلة أو شكل T حسب الاختيار
| الجزء | اسم الجزء | المادة |
| 1 | جسم الصمام | استانلس ستيل 316 |
| 2 | المقعد | PTFE |
| 3 | الكرة | استانلس ستيل 316 |
| 4 | حلقة منع التسرب O | Viton |
| 5 | الغطاء | استانلس ستيل 316 |
| 6 | الساق | استانلس ستيل 316 |
| 7 | مانع التسرب أسفل الساق | PTFE |
| 8 | مانع التسرب أعلى الساق | PTFE |
| 9 | مسمار التثبيت | استانلس ستيل 304 |
| 10 | المقبض | سبيكة الزنك |

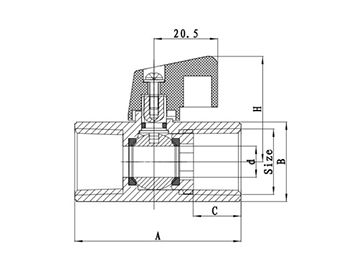

| صمام كرة استانلس ستيل صغير مع مقبض بحافة | مم \ بوصة | |||||
| الوصف | القياس | d IN(mm) | A IN(mm) | B IN(mm) | C IN(mm) | H IN(mm) |
| 1000SMBV12-WH | 1/8'' F x F | 0.32'' (8) | 1.79''(45.5) | 0.85'' (21.5) | 0.51'' (13) | 1.24'' (31.5) |
| 1000SMBV25-WH | 1/4'' F x F | |||||
| 1000SMBV33-WH | 3/8" F x F | 1.73''(44) | ||||
| 800SMBV50-WH | 1/2" F x F | 0.39'' (10) | 2.11''(53.5) | 1'' (25.5) | 0.59'' (15) | 1.32'' (33.5) |
| 1000SMBV12M-WH | 1/8'' M x F | 0.32'' (8) | 1.79''(45.5) | 0.85'' (21.5) | 0.51''(13) | 1.24''(31.5) |
| 1000SMBV25M-WH | 1/4'' M x F | |||||
| 1000SMBV33M-WH | 3/8" M x F | 1.73''(44) | ||||
| 800SMBV50M-WH | 1/2" M x F | 0.39'' (10) | 2.22'' (56.5) | 1'' (25.5) | 0.59'' (15) | 1.32''(33.5) |
| 1000SMBV12MM-WH | 1/8'' M x M | 0.32'' (8) | 2.17'' (55) | 0.85'' (21.5) | 0.51'' (13) | 1.24'' (31.5) |
| 1000SMBV25MM-WH | 1/4'' M x M | |||||
| 1000SMBV33MM-WH | 3/8" M x M | 2.22''(56.5) | ||||
| 800SMBV50MM-WH | 1/2" M x M | 0.39'' (10) | 2.64'' (67) | 1''(25.5) | 0.73''(18.5) | 1.32'' (33.5) |
| صمام كرة استانلس ستيل صغير مع مقبض على شكل T | ||||||
| الوصف | القياس | d IN(mm) | A IN(mm) | B IN(mm) | C IN(mm) | H IN(mm) |
| 1000SMBV12-TH | 1/8'' F x F | 0.32'' (8) | 1.79''(45.5) | 0.85'' (21.5) | 0.51'' (13) | 1.24'' (31.5) |
| 1000SMBV25-TH | 1/4” F x F | |||||
| 1000SMBV33-TH | 3/8" F x F | 1.73''(44) | ||||
| 800SMBV50-TH | 1/2" F x F | 0.39'' (10) | 2.11''(53.5) | 1'' (25.5) | 0.59'' (15) | 1.32'' (33.5) |
| 1000SMBV12M-TH | 1/8'' M x F | 0.32'' (8) | 1.79''(45.5) | 0.85'' (21.5) | 0.51''(13) | 1.24''(31.5) |
| 1000SMBV25M-TH | 1/4''M x F | |||||
| 1000SMBV33M-TH | 3/8" M x F | 1.73''(44) | ||||
| 800SMBV50M-TH | 1/2" M x F | 0.39'' (10) | 2.22'' (56.5) | 1'' (25.5) | 0.59'' (15) | 1.32''(33.5) |
| 1000SMBV12MM-TH | 1/8'' M x M | 0.32'' (8) | 2.17'' (55) | 0.85'' (21.5) | 0.51'' (13) | 1.24'' (31.5) |
| 1000SMBV25MM-TH | 1/4'' M x M | |||||
| 1000SMBV33MM-TH | 3/8" M x M | 2.22''(56.5) | ||||
| 800SMBV50MM-TH | 1/2" M x M | 0.39'' (10) | 2.64'' (67) | 1''(25.5) | 0.73''(18.5) | 1.32'' (33.5) |
| صمام كرة استانلس ستيل صغير مع مقبض عتلة | ||||||
| الوصف | القياس | d IN(mm) | A IN(mm) | B IN(mm) | C IN(mm) | H IN(mm) |
| 1000SMBV12-LH | 1/8'' F x F | 0.32'' (8) | 1.79''(45.5) | 0.85'' (21.5) | 0.51'' (13) | 1.24'' (31.5) |
| 1000SMBV25-LH | 1/4'' F x F | |||||
| 1000SMBV33-LH | 3/8" F x F | 1.73''(44) | ||||
| 800SMBV50-LH | 1/2" F x F | 0.39'' (10) | 2.11''(53.5) | 1'' (25.5) | 0.59'' (15) | 1.32'' (33.5) |
| 1000SMBV12M-LH | 1/8'' M x F | 0.32'' (8) | 1.79''(45.5) | 0.85'' (21.5) | 0.51''(13) | 1.24''(31.5) |
| 1000SMBV25M-LH | 1/4'' M x F | |||||
| 1000SMBV33M-LH | 3/8" M x F | 1.73''(44) | ||||
| 800SMBV50M-LH | 1/2" M x F | 0.39'' (10) | 2.22'' (56.5) | 1'' (25.5) | 0.59'' (15) | 1.32''(33.5) |
| 1000SMBV12MM-LH | 1/8” M x M | 0.32'' (8) | 2.17'' (55) | 0.85'' (21.5) | 0.51'' (13) | 1.24'' (31.5) |
| 1000SMBV25MM-LH | 1/4'' M x M | |||||
| 1000SMBV33MM-LH | 3/8" M x M | 2.22''(56.5) | ||||
| 800SMBV50MM-LH | 1/2" M x M | 0.39'' (10) | 2.64'' (67) | 1''(25.5) | 0.73''(18.5) | 1.32'' (33.5) |
