محبس كرة استانلس ستيل قطعة واحدة Unibody Stainless Steel Ball Valve
طلب عرض سعر
- ضغط التشغيل: 2000 PSI ، قابل للتطبيق للماء، النفط والغاز (WOG)
- نطاق درجة الحرارة: من -20°ف إلى 450°ف ≈ من -30°س إلى 230°س
- صمام تجويف كامل بوصة، التجويف القياسي بوصة إلى بوصة، التجويف المخفض بوصة إلى 2 بوصة
- مقعد الصمام PTFE
- قلوظة داخلية "أنثى" NPT
المواصفات
مم / بوصة

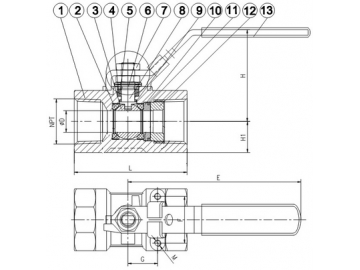

| الوصف | القياس | L | H | H1 | D | E | M | |||||
| بوصة | مم | بوصة | مم | بوصة | مم | بوصة | مم | بوصة | مم | |||
| 32H979 | 1/4" | 2.32 | 58.93 | 1.73 | 43.94 | 0.53 | 13.46 | 0.36 | 9.14 | 4.37 | 111.00 | 10-24UNS |
| 32H980 | 3/8" | 2.32 | 58.93 | 1.73 | 43.94 | 0.53 | 13.46 | 0.36 | 9.14 | 4.37 | 111.00 | 10-24UNS |
| 32H981 | 1/2" | 2.63 | 66.80 | 1.73 | 43.94 | 0.53 | 13.46 | 0.36 | 9.14 | 4.37 | 111.00 | 10-24UNS |
| 32H982 | 3/4" | 2.79 | 70.87 | 1.87 | 47.50 | 0.66 | 16.76 | 0.49 | 12.45 | 4.37 | 111.00 | 10-24UNS |
| 32H983 | 1" | 3.34 | 84.84 | 2.36 | 59.94 | 0.80 | 20.32 | 0.62 | 15.75 | 5.57 | 141.48 | 10-24UNS |
| 32H984 | 1-1/4" | 3.70 | 93.98 | 2.55 | 64.77 | 0.98 | 24.89 | 0.78 | 19.81 | 5.57 | 141.48 | 10-24UNS |
| 32H985 | 1-1/2" | 3.93 | 99.82 | 2.79 | 70.87 | 1.12 | 28.45 | 0.96 | 24.38 | 6.35 | 161.29 | 1/4-20UNS |
| 32H986 | 2" | 4.64 | 117.86 | 3.01 | 76.45 | 1.37 | 34.80 | 1.25 | 31.75 | 6.35 | 161.29 | 1/4-20UNS |
| الجزء | اسم الجزء | المادة |
| 1 | جسم الصمام | استانلس ستيل 316 |
| 2 | المقعد | RPTFE |
| 3 | الكرة | استانلس ستيل 316 |
| 4 | حشو الساق | جرافيت |
| 5 | جلبة حشو | استانلس ستيل 304 |
| 6 | حلقة "رنديلة" | فولاذ كربوني |
| 7 | الصامولة | فولاذ كربوني |
| 8 | الساق | استانلس ستيل 316 |
| 9 | حلقة دفعية | RPTFE |
| 10 | المقعد | استانلس ستيل 316 |
| 11 | حشو الوصلة "جوان" | جرافيت |
| 12 | نابض احتجاز | استانلس ستيل 316 |
| 13 | المقبض | فولاذ كربوني مع غلاف مقبض PVC |
