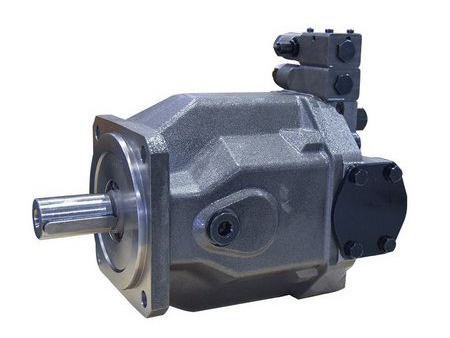

مضخة مكبسية محورية ذات دائرة مفتوحة (مضخة محورية التدفق متغيرة الإزاحة)، سلسلة K10VSO Axial Piston Variable Pump-open Circuit

طلب عرض سعر

من نحن: http://hydraulicpump-motor.asia/1-1-1-4-axial-piston-variable-pump-open-circuit.html

هي مضخة مثالية للماكينات والمعدات التي تتطلب ضغط متوسط
السعة من 10 إلى 140 مل/ دورة
الضغط الاسمي 25 بار
أقصى ضغط 35 بار
دائرة كهربائية مفتوحة
تصميم هيكل بقرص مترواح
السلسلة 52، 31

الميزات

محول بقرص لتركيب مضخات أخرى بنفس الحجم الاسمي
تشتغل بصوت منخفض
لها عمر خدمة طويل
لها نظام تحكم مع زمن استجابة قصيرة
لها خصائص شفط ممتازة
لها منفذين للتصريف

الخواص الفنية


السعة				10
الإزاحة		V_{g max}	cm ³	10.5
السرعة القصوى عند V_{g max}		n_{o max}	دورة/ دقيقة	3600
السرعة القصوى (سرعة الذروة)	الضغط عند المدخل Pabs يزيد أو V_g<V_{g max}	n_{o max zul}	دورة/ دقيقة	4300
أقصى تدفق	n_{o max}	q_{v max}	لتر/ دقيقة	37
	n_E= 1450 دورة/ دقيقة		لتر/ دقيقة	15
الطاقة القصوى عند Δp = 250 بار	n_{o max}	P_{o max}	كيلو وات	16
	n_E= 1450 دورة/ دقيقة		كيلو وات	6.5
أقصى عزم دوران عند Δp = 250 بار	V_{g max}	T_max	نيوتن متر	42
لحظة القصور الذاتي لعمود الدفع		J	كجم م2	0.0006
سعة الغلاف			لتر	0.2
الوزن (بدون السائل)		m	كجم	8
أقصى قوة محورية		F_{ax max}	نيوتن	400
أقصى قوة نصف قطرية		F_{q max}	نيوتن	250
يتم قياس الخصائص المذكورة أعلاه عند ضغط مطلق يبلغ 1 بار عند المنفذ S. فإذا تم تقليل الإزاحة أو زيادة ضغط المدخل، يمكن زيادة السرعة إلى الحد الأقصى (انظر الرسم البياني).


السعة				18
الإزاحة		V_{g max}	cm³	18
السرعة القصوى عند V_{g max}		n_{o max}	دورة/ دقيقة	3300
السرعة القصوى (محدودة) مع ازدياد ضغط المدخل Pabs أو V_g < V _{g max}		n_{o max}	دورة/ دقيقة	3900
أقصى تدفق	n_{o max}	qo max	لتر/ دقيقة	59.4
	n_E=1500r/min		لتر/ دقيقة	27
الطاقة القصوى عند Δp = 250 بار	n_{o max}	P_{o max}	كيلو وات	27.7
	n_E=1500r/min		كيلو وات	12.6
أقصى عزم دوران عند V_g (Δp= 280 بار)		Mmax	نيوتن متر	80.1
أقصى عزم دوران عند V_{g max} (Δp= 100 بار)		M	نيوتن متر	28.6
لحظة القصور الذاتي لعمود الدفع		J	كجم م2	0.00093
سعة الغلاف			لتر	0.4
الوزن (بدون السائل)		m	كجم	12
أقصى قوة محورية		F_{ax max}	نيوتن	700
أقصى قوة نصف قطرية		F_{q max}	نيوتن	350
1) تقاس الخصائص المذكورة أعلاه عند ضغط مطلق قدره 1 بار عند المنفذ S.
2) يرجى الاتصال بنا في شركة KEDA عند طلب تخصيص القوة نصف قطرية الأعلى


السعة				28	45	71	100	140/High-S*
الإزاحة		V_{g max}	سم³	28	45	71	100	140/140
السرعة القصوى عند Vg max		n_{o max}	دورة/ دقيقة	3000	2600	2200	2000	1800/2050
السرعة القصوى (محدودة) مع ازدياد ضغط المدخل P_abs أو V_g < V _{g max}		n_{o max}	دورة/ دقيقة	3600	3100	2600	2400	2100/2200
أقصى تدفق	n_{o max}	q_{vo max}	لتر/ دقيقة	84	117	156	200	252/287
	n_E=1500r/min		لتر/ دقيقة	42	68	107	150	210
الطاقة القصوى عند Δp = 250 بار	n_{o max}	P_{o max}	كيلو وات	39	55	73	93	118/134
	n_E=1500r/min		كيلو وات	20	32	50	70	98
أقصى عزم دوران عند V_{g max} (Δp= 280 بار)		M_max	نيوتن متر	125	200	316	445	623
أقصى عزم دوران عند V_{g max} (Δp= 100 بار)		M	نيوتن متر	45	72	113	159	223
لحظة القصور الذاتي لعمود الدفع		J	كجم م2	0,0017	0,0033	0,0083	0,0167	0,0242
سعة الغلاف			لتر	0,7	1,0	1,6	2,2	3,0
الوزن (بدون السائل)		m	كجم	15	12	33	45	60
أقصى قوة محورية		F_{ax max}	نيوتن	1000	1500	2400	4000	4800
أقصى قوة نصف قطرية		F_{q max}	نيوتن	1200	1500	1900	2300	2800
1) تقاس الخصائص المذكورة أعلاه عند الضغط المطلق 1 بار عند المنفذ S. فإذا تم تقليل الإزاحة أو زيادة ضغط المدخل، يمكن زيادة السرعة إلى الحد الأقصى (انظر الرسم البياني).
2) يرجى الاتصال بنا في شركة KEDA عند طلب تخصيص القوة نصف قطرية الأعلى

الوصف

صنعت الشركة هذه النوعية من المضخات سلسلة K10VSO مع عمود محرك هيدروستاتيكي وتصميم لوحة تبديل في دائرة كهربائية مفتوحة، كما يتناسب تدفق المضخة المتغيرة للمكبس المحوري مع سرعة الدفع والإزاحة، والتي يمكن تغييرها بدون خطوات عن طريق ضبط زاوية لوحة التبديل. كما تم تجهيز مضخة المكبس المحورية بمقياس شفة SAE UNC أو SAE مع منفذي تصريف، وقد تم اختبار المضخة لتكون عالية السرعة وتتميز بأداء شفط ممتاز وضوضاء منخفضة ونسبة عالية من الطاقة / الوزن. وإلى جانب ذلك، يشمل الإزاحة المتغيرة أوضاع الضغط المستمر والطاقة الثابتة / التدفق الثابت ووضع الطاقة الثابت، حيث يمكن تطبيق تصميم محرك الأقراص في أنظمة متعددة الدوائر. كما تجدر الإشارة إلى أن هذه المضخة تستخدم على نطاق واسع في آلات قطاع صناعة المعادن وآلات التعدين والآلات الهندسية والشحن ومنشآت الطيران المدني ومجالات النقل الهيدروليكي الأخرى.

التطبيقات

ماكينة استخراج الفحم من المناجم
المعدات الثقيلة في مناجم الفحم
الشاحنات القلابية
