مضخة مكبسية محورية ذات دائرة مفتوحة (مضخة محورية التدفق متغيرة الإزاحة)، سلسلة K10VO Axial Piston Variable Pump-open Circuit

طلب عرض سعر

من نحن: http://hydraulicpump-motor.asia/1-1-1-3-axial-piston-variable-pump-open-circuit.html

هي مضخة مثالية للماكينات والمعدات التي تتطلب ضغط متوسط
السعة من 10 إلى 100 مل/ دورة
الضغط الاسمي 250 بار
أقصى ضغط 315 بار
دائرة كهربائية مفتوحة

الميزات

تم تزويد المضخة بلوح متحرك (قرص متراوح) تم تصميمه لمحرك هيدروستاتيكي في دائرة كهربائية مفتوحة
تتميز بالتدفق المتناسب مع سرعة الدفع والإزاحة
يتغير التدفق بدون خطوات من خلال ضبط حامل لوحة التبديل
تتميز بطاقة قوية/ نطاق وزن وحجم صغير وهيكل مدمج.
تتميز بصوت منخفض
تتميز بخصائص شفط الزيت الممتازة.
تتميز بعمر خدمة طويل.
تتميز بأوضاع تحكم مختلفة ووقت استجابة قصير.
تتميز بهيكل بمحرك أقراص

الخواص الفنية

السعة				10	18	28	45(H)	63	71(H)	72	85	100(H)	140(H)
الإزاحة، جيومتري، لكل دورة		q_v.max	ملليتر/ دورة	10.5	18	28	45	63	71/71.1	72	85	100	140
سرعة الدوران (ps,abs=1bar)	q_v.max	n_max	دورة بالدقيقة	3600	3300	3000	2600 (3000)	2600	2200/2550 (2550)	2600	2500	2000(2300) 2300(2300)	1800/2200 (2050)
سرعة الدوران (ps,abs=1bar)	q_v	n_max,all	دورة بالدقيقة	4320	3900/ 3960	3600	3100/3120 (3300)	3140	2600/Δ(2800)	3140	3000	2400/Δ\ 2500(2500)	2100/Δ(2200)
أقصى تدفق	n_max	Q_v,max	لتر/ دقيقة	37	59	84	117(135)	163	156/181 (178)	187	212	200/230 \230(230)	252/308 (287)
أقصى تدفق	n_E	Q_VE	لتر/ دقيقة	15	27	42	68	95	107	108	128	150	210
أقصى طاقة (Δ_pN)	n_max	P_max	كيلو وات	16	30\25	39\35	55/49(63)	68	73/85(83)	77	89	93/107\96 (107)	118/144 (134)
أقصى طاقة (Δ_pN)	n_E	P_E	كيلو وات	7	12.6\11	20\18	32\28	39	50	45	53	70\62	98
عزم الدوران (q_v,max )	Δ_pN	T_max	نيوتن متر	42	80\71	125\111	200\179	250	316/317	321	338	445/446\398	623/624
عزم الدوران (q_v,max )	Δ_pE	T	نيوتن متر	17	30\29	45	72	100	113	114	135	159	223
أقصى عزم الدخل	S	T_E,max	نيوتن متر	126	124	193	319	630	626	630	1157	1104\1157	1620
	R	T_E,max	نيوتن متر	-	160	250	400	650	644	650	1215	-\1215	-
	U	T_E,max	نيوتن متر	60	59	105	188	306	300	306	628	595\628	Δ
	W	T_E,max	نيوتن متر	-	-	140	220	396	394	383	650	636\650	Δ/1220
	P	T_E,max	نيوتن متر	90	-\188	-\137	-\200	-	-	-	-	-\857	-
أقصى عزم من خلال الدفع	S	T_D,max	نيوتن متر	-	108	160	319	484	492	484	698	778\698	1266
	R	T_D,max	نيوتن متر	-	120	176	365	484	548	484	698	-\Δ	-
	U	T_D,max	نيوتن متر	-	59	105	188	306	Δ/300	306	628	595\628	-\Δ
	W	T_D,max	نيوتن متر	-	-	140	220	396	Δ	383	650	636\650	-/1220
الصلابة الدورانية لعمود الدفع	S	C	كيلو نيوتن متر/ نصف قطر	9200	11087	22317	37500	6550	71884	65500	143000	121142\ 143000	169537
	R	C	كيلو نيوتن متر/ نصف قطر	-	14850	26360	41025	69400	76545	69400	152900	-\152900	-
	U	C	كيلو نيوتن متر/ نصف قطر	6800	8090	16695	30077	49200	52779	49200	102900	101847\ 117900	Δ
	W	C	كيلو نيوتن متر/ نصف قطر	-	-	19898	34463	54000	57460	5400	117900	72	165594
	P	C	كيلو نيوتن متر/ نصف قطر	10700	-\13100	-\Δ	-\Δ	66	76	95	125	72	-
عزم القصور الذاتي		J	كيلو باوند متر2	0.0006	0.00093	0.0017	0.0033	0.0056	0.0083/ 0.0087	0.0056	0.012	0.0167	0.0242
أقصى تسارع زاوي		α	نصف قطر/ ثانية2	8000	6800	5500	4000	3300	3300/2900	3300	2700	2700/2400\Δ	2700/2000
الغلاف		V	لتر	0.2	0.4\0.25	0.7\0.3	1.0\0.5	0.8	1.6	0.8	1	2.2/Δ	3.0
الوزن (تقريبي)	بدون محرك الأقراص	m	كجم	8	12\11.5	15	21\18	22	33/36.5	22	36	45/55\Δ	60/70
	مع محرك الأقراص	m	كجم	-	Δ\13	Δ\18	Δ\24	28	Δ/47	28	45	Δ/69\Δ	Δ/73

الوصف

تُعد المضخة المكبسية سلسلة K10VO من المضخات المتغيرة الإزاحة مصممة بمحرك هيدروستاتيكي بقرص متراوح في دائرة كهربائية مفتوحة. كما تتميز بأن التدفق يتناسب مع سرعة الدفع والإزاحة ويمكن تغييره بدون خطوات من خلال التحكم في الأداة. كما يتم ترتيب المكابس محوريًا إلى عمود الإدارة لوحدات مضخة المكبس المحوري. وفي الدائرة الكهربائية المفتوحة، يتدفق السائل الهيدروليكي من الخزان إلى المضخة الهيدروليكية، حيث يتم تغذيته إلى المحرك الهيدروليكي. ومن المستهلك، يتدفق السائل الهيدروليكي مباشرة إلى الخزان.

التطبيقات

شاحنة التعدين القلابة
حفار

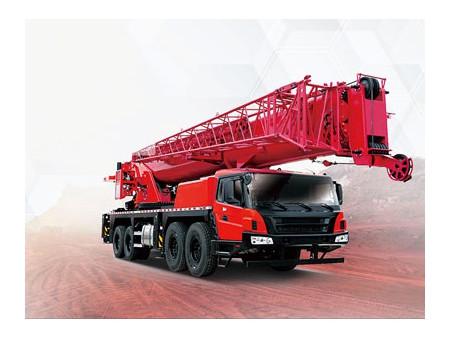

كرين
