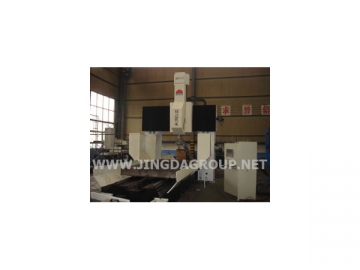

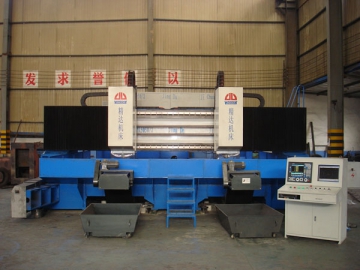

ماكينة التثقيب والتفريز القنطرية CNC

طلب عرض سعر

من نحن: http://tooljd.asia

Ⅰ. التطبيقات
يتم إستخدام ماكينة التثقيب والتفريز القنطرية CNC على نطاق واسع لتثقيب و تفريز الأجزاء ذات نوع اللوح أو الأنبوبة.

Ⅱ. الهيكل
1. إن ماكينة التثقيب والتفريز القنطرية تشمل بشكل أساسي هيكل أداة الآلة، منضدة العمل، الحاملة المنزلقة، الطاقة الكهربائية الرئيسية، نظام التبريد، نظام إزالة الرقاقة، نظام التحكم الرقمي، وهكذا.
2. إنها تستخدم هيكل أداة الآلة و القنطرية ذات النوع الثابت. ولكن إنها ذات منضدة/طاولة عمل قابلة للتحرك.
3. إن كل من هيكل أداة الآلة و القنطرية تكون عبارة عن أجزاء ملحومة. لقد تم تصنيع منضدة العمل من الحديد الصب. قبل عملية التجهيز، فلقد تم مُعاملة كل تلك الأجزاء بالصلب/التدلين ذات درجات الحرارة العالية. لقد تم إخضاعهم لعملية الصلب/التدلين الثانوية بعد الإنتهاء النصفي. أخيراً، إن إنهاء الآلية يتم تنفيذها وذلك من أجل ضمان دقة الآلة.
4. إن هذه الآلة لديها ثلاثة محاور ذات التحكم الرقمي. تكون مُثبتة بدرابزين التوجيه الخطي، على طول منضدة/طاولة العمل التي تتحرك طولياً. وبالمثل، يتم أيضاً تركيب عارضة عبور القنطرية بالدرابزين التوجيه الخطي، و تحرك الحاملة المنزلقة بشكل أفقي على طول الدرابزين التوجيه. على الحاملة المنزلقة، يكون مُثبت جهاز الإنزلاق. لذلك، جهاز التشغيل، الذي يكون مثبت بالدرابزين التوجيه، يمكن أن يتحرك جانباً إلى جنب مع المحور Z على الحاملة المنزلقة. يتم تشغيل محاور X، Y، و Z عن طريق محرك هيدروليكي مع الكرة اللولبية.
5. لقد تم تجهيز جهاز التشغيل بمحور الدوران الدقيق والذي تم تصنيعه عن طريق شركة Taiwan. نظراً إلى المحرك ذات التردد القابل للتغير، فيمكن أن يحقق تنظيم السرعة بدون خطوات طبقاً للظروف الحقيقية. بالإضافة إلى ذلك، لقد تم تصنيع المحور الرئيسي بثقب مستدق BT40، من خلاله يمكن أن يتم إتصاله بقاطع الطحن و الثاقب.
6. كِلا جانبين منضدة/طاولة العمل تكون مثبتة بجهازين إزالة الرقاقة اللولبي التي تعمل أوتوماتيكي. الآلة تستخدم نظام تبريد الماء.
7. إن منتجنا ماكينة التثقيب والتفريز القنطرية CNC تستخدم نظام FAGOR8035. النظام لديه وصلة/رابط RS232، وكذلك عرض اللون للواجهة العملية ذات النسخة الصينية. العرض يجعل العملية سهلة بشكل كبير.
8. لقد تم تجهيز الدرابزين التوجيه ذات محاور X، Y بلولبي التوجيه مع غطاء حماية. أيضاً محور X مُجهز بدرع ذات صفيحة فولاذية، و المحور Y بكون محمي عن طريق درع الجهاز.
9. من أجل ضمان موثوقية أداة الآلة، فإن كل الأجزاء الحساسة أو الحرجة تكون عبارة عن منتجات مؤهلة مستوردة. قم بالإطلاع على المرفق الخاص بقطع الغيار المستوردة.

المعلمات/المعايير

المادة/البند					الوحدة	GDC1625D	GDC2030d	GDC2530d		GDC2540d
منضدة/طاولة العمل	الحجم				mm	1600 × 2500	2000 × 3000	2500 × 3000		2500 × 4000
	المسافة بين الأعمدة				mm	2160	2570	3210		3210
	الحد الأقصى للحمولة المسموح بها				kg	4000	6000	10000		14000
	حجم الأخدود على شكل T				mm×number	22×8	22×11	28×11		28×11
نطاق ممتد	الحد الأقصى لتحرك محور X لمنضدة العمل		بدون عُلَيْبَة/خرطوشة الأداة		mm	2500	3000	3000		4000
			بعُلَيْبَة/خرطوشة الأداة		mm	2250	2750	2750		3750
	الحد الأقصى لتحرك لمحور Y للحاملة				mm	1600	2000	2500		2500
	الحد الأقصى لتحرك المحور Z للعمود الرئيسي				mm	500	500	500		500
	المسافة بين سطح التشغيل و السطح النهائي للمحور الرئيسي		الحد الأقصى		mm	650	650	650		650
			الحد الأدنى		mm	150	150	150		150
محور الدوران الرئيسي	الثقب المستدق（7: 24）					BT50	BT50	BT50		BT50
	عدد الدوران				r/min	40-4500	40-4500	40-4500		40-4500
	الحد الأقصى للعزم الدوارن الناتج				N.m	385/526 (option dl565/770)
	الحد الأقصى للقوة المحورية				N	15000
	الطاقة الكهربائية للمحرك				kW	15/20.5 × 2 (option dl22/30× 2)
	الحد الأقصى لقطر التثقيب				mm	φ50
	الحد الأقصى لقطر جهاز القطع				mm	φ125
	الحد الأقصى لقطر الدَقّ/ الطَرْق	حديد الصب			mm	M30
		الفولاذي الكربوني			mm	M24
التغذية	معدل سرعة القطع				mm/min	1-5000
	التحرك السريع			محور X	mm/min	10
				محور Y	mm/min	10	10	8	8
				محور Z	mm/min	10
دقة موقعية	JB/T8771.4-1998			محور X	mm	0.030
				محور Y	mm	0.025	0.025	0.030	0.030
				محور Z	mm	0.012
	المعيار التنفيذي JIS （JISB6330）			محور X	mm	± 0.005/300
				محور Y	mm
				محور Z	mm
دقة إعادة تحديد الموضع	JB/T8771.4-1998			محور X	mm	0.018
				محور Y	mm	0.013	0.013	0.018	0.018
				محور Z	mm	0.008
	المعيار التنفيذي JIS （JISB6330）			محور X	mm	± 0.003
				محور Y	mm
				محور Z	mm
وزن أداة الآلة					kg	33000	37000	45500	48500
نظام التحكم الرقمي						Siemens 840D
قدرة الطاقة الكهربائية					KVA	90
