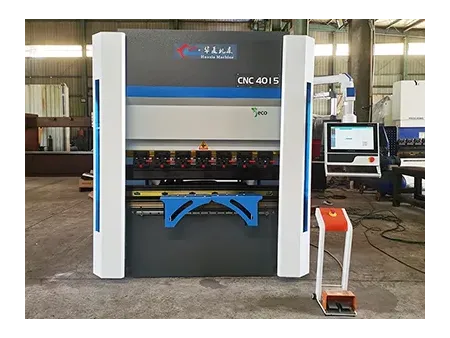

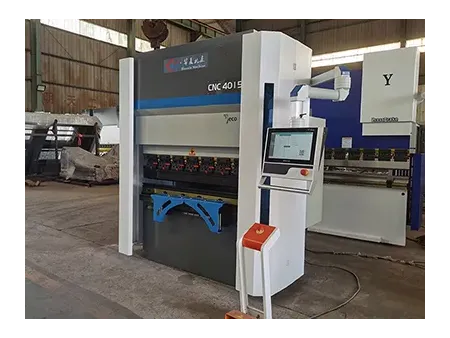

آلة كهربائية لثني الصفائح المعدنية (ماكينة ثني الصفائح المعدنية) Electric Press Brake
عملية ثني عالية الكفاءة وصديقة للبيئة بنظام محرك سيرفو كهربائي متكامل
تتميز ماكينة الثني الكهربائية بمزايا بارزة مقارنة بماكينات الثني الهيدروليكية التقليدية، حيث توفر كفاءة طاقة فائقة، وهي صديقة للبيئة، وتحقق سرعة عالية ودقة متناهية، مع تقليل تكاليف الصيانة. كما أنها مصممة خصيصاً لتلبية متطلبات التصنيع الحديث. ولذا، تعمل هذه الماكينة على تحسين عمليات الثني باستخدام نظام محرك سيرفو كهربائي متطورة، مما يعزز الإنتاجية ويضمن جودة لا مثيل لها.
-
قوة الضغط (كيلو نيوتن)
30-600
-
طول الثني أو الانحناء (مم)
200-2500
-
شوط عملية الثني/ مسافة حركة الانحناء (مم)
120-150
-
شوط مقياس الظهر/ مسافة حركة مقياس الظهر (مم)
150-500
| الموديل | قوة الضغط (كيلو نيوتن) | طول الثني أو الانحناء (مم) | شوط عملية الثني/ مسافة حركة الانحناء (مم) | شوط مقياس الظهر/ مسافة حركة مقياس الظهر (مم) | قوة المغزل (كيلو وات) | سرعة الهبوط السرع (مم/ ثانية) | سرعة التلقيم (التغذية) (مم/ ثانية) | ارتفاع الفتحة (مم) | عمق الحلقة/ الفتحة (مم) | المسافة بين الأعمدة (مم) |
| 30 | 200 | 120 | 150 | 2 | 200 | < 30 | 420 | - | 250 | |
| 60 | 400 | 120 | 150 | 3 | 200 | < 30 | 420 | 150 | 370 | |
| 120 | 600 | 120 | 150 | 5.6 | 200 | < 30 | 420 | 150 | 520 | |
| 180 | 800 | 120 | 300 | 7.5 | 200 | < 30 | 420 | 150 | 770 | |
| 120 | 600 | 120 | 150 | 2×3 | 200 | < 30 | 420 | 150 | 520 | |
| 200 | 1050 | 120 | 300 | 11 | 200 | < 30 | 430 | 250 | 930 | |
| 300 | 1250 | 150 | 500 | 13 | 200 | < 30 | 470 | 250 | 1150 | |
| 350 | 1250 | 150 | 500 | 13 | 200 | < 20 | 470 | 250 | 1150 | |
| 400 | 1300 | 150 | 500 | 15 | 200 | < 20 | 470 | 300 | 1200 | |
| 500 | 1600 | 150 | 500 | 30 | 200 | < 20 | 530 | 350 | 1400 | |
| 600 | 2500 | 150 | 500 | 30 | 200 | < 20 | 530 | 350 | 2300 |
-
- حماية البيئة:
- تزيل استخدام الزيت الهيدروليكي، وتمنع التسربات، وتتخلص من نفايات الزيت، بما يمنع التلوث البيئي.
- تقلل من الصيانة المتعلقة بتغيير الزيت الهيدروليكي واستبدال المكونات.
-
- توفير كبيرة في الطاقة:
- تضمن تكنولوجيا المحرك المؤازر الكهربائي (محرك سيرفو) أن يكون استهلاك الطاقة متناسباً مع الحمل، مما يقلل من استخدام الطاقة أثناء عمليات عدم الانحناء.
- كفاءة المحرك الرئيسي الميكانيكي تتجاوز 95 بالمائة، مقارنة بكفاءة المحرك الهيدروليكي التي تقل عن 80 بالمائة.
- مثال: تستهلك ماكينة الثني الكهربائية سعة 100 طن حوالي 12 كيلو وات ساعة/يومياً، مقارنةً بـ 60 كيلو وات ساعة/يومياً لماكينة الثني الهيدروليكية، مما يؤدي إلى توفير الطاقة بنسبة 80 بالمائة تقريباً.
-
- تشغيل عالي السرعة:
- استجابة محرك السيرفو أسرع من السيرفو الهيدروليكي، مما يتيح سرعة عودة الشريحة وسرعة هبوط سريعة تصل إلى 200 مم/ثانية.
- سرعات العمل تتراوح من 0 إلى 20 مم/ثانية، وهي أسرع بكثير مقارنة بماكينات الفرامل الهيدروليكية التقليدية.
- تساهم في تقليل أوقات بدء التشغيل والتبريد، وتقلل من فترات التوقف بسبب قلة عدد المكونات وانخفاض معدلات الأعطال.
-
- دقة ثني عالية:
- سرعة الثني قابلة للضبط حسب نوع المادة، السماكة، والطول، مما يضمن دقة مثالية في كل عملية ثني.
- محور تعويض انحراف هيكل VILA لتعزيز دقة الثني وتقليل التشوهات.
- خطأ زاوية الثني ضمن ±0.5°، مقارنةً بـ ±1° في ماكينة الثني الهيدروليكية التقليدية، مما يعكس تحسناً ملحوظاً في جودة النتائج.
-
- انخفاض تكاليف الصيانة:
- نظام نقل بسيط يتطلب صيانة قليلة، حيث يقتصر الأمر على عمليات تزييت دورية فقط.
- يلغي الحاجة إلى تغيير زيت الهيدروليك بشكل متكرر وصيانة المضخات والصمامات والأختام.
- يقلل من خطر تلوث النظام وتكاليف التنظيف المرتبطة به.
تم تصميم هذه الماكينة لتحقيق دقة عالية وكفاءة ممتازة وموثوقية كبيرة، حيث تم استخدام تقنية التحليل بالعناصر المحدودة لتحسين صلابة الهيكل الأساسي (السرير/ طاولة العمل) و (الشريحة). ولذلك، توفر هذه الماكينة حلاً متفوقًا في عمليات الثني مقارنةً بماكينات الكبس والثني الهيدروليكية من حيث: استهلاك الطاقة، الأثر البيئي وكفاءة المعالجة والدقة والتكلفة الإجمالية. ولذ، باختصار، فإن هذه الماكينة الكهربائية تمثل خياراً متقدماً وفعالاً للصناعات التي تتطلب جودة عالية وأداء مستدام في ثني الصفائح المعدنية.
