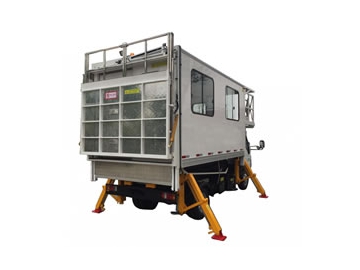

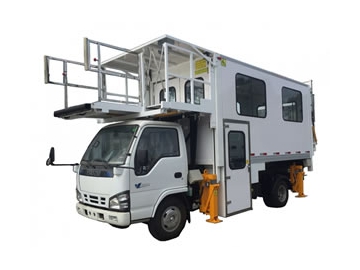

شاحنة خدمة الركاب المعوقين
Disabled Passenger Lift Truck
الوصف
شاحنة خدمة الركاب المعوقين هي معدة خاصة من معدات المطار لمساعدة الركاب من ذوي الاحتياجات الخاصة على الصعود والنزول من الطائرات. وهي تستخدم بشكل رئيسي لفئات طائرات البوينغ B737، B747، B757، B767، B777، وفئات طائرات الإيرباص A320، A300، A330، A340، وغيرها من فئات الطائرات الأخرى.
شاحنة خدمة الركاب من ذوي الاعاقة تتكون من شاسية من التصنيف الثاني، مجموعة الشاسية، مجموعة الرافعة المقصية، مجموعة العربة، مجموعة منصة العمل المامية والخلفية، نظام تكييف الهواء، النظام الهيدروليكي، والنظام الكهربائي.
الميزاتمواد القوة والمرونة العاليتين

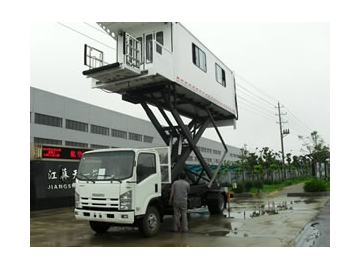

الرافعة المقصية متوفرة بنوعين: الرافعة المقصية المزدوجة والرافعة المقصية الفردية. شاحنة الشاسية العادية 600P تستخدم الرافعة المقصية المزدوجة، بينما الرافعة المقصية الفردية تستخدم في شاحنة الشاسية 700P. حامل الرافعة الطولي مصنوع من القطاع المربع غير الملحوم ذو القوة العالية والمقاومة للتأكل. حركة الأسطوانة الهيدروليكية المزدوجة ينفذ أداء الرفع للعربة.
- قياسات الطوارئ للأجهزة الميكانيكية، والتركيبات الكهربائية والأنظمة الهيدروليكية كلها متكاملة. نظام الطوارئ يضمن الأمان لشاحنة خدمة الركاب. المستخدمين يمكن الاختيار بين نظام الطوترئ الكهربائي أو تظام الطوارئ اليدوي.
- شاحنة خدمة الركاب المعوقين تعتمد لوحة الدوائر الكهربائية المتكاملة المتقدمة والموثوقة والتحكم بمجموعة المرحل.
- الأجزاء الهيدروليكية والكهربائية كلها مستوردة من علامات تجارية غربية، لضمان الأداء المستقر وعمر الخدمة الطويل.
- كل مفاتيح التشغيل، المقابس، وألواح الدوائر الكهربائية لديها عمر خدمة طويل، لأنها كلها تتميز بنقاومنها للماء.
- الأسطح الداخلية والخارجية للعربة مصنوعة من ألواح المغلفة بالألياف الزجاجية البيضاء، والتي تتميز بخاصية امتصاص الصوت البارزة، العازلية الحرارية، العازلية الصوتية، والصديقة للبيئة وأداء المقاوم للحريق.
- الأبواب الأمامية والخلفية للعربة تتميزة بأنها قابلة للطية وسلسلة مع أحتوائها على الإضاءة.
- جانبي العربة جهزت بمصابيح LED لإضاءة العربة.
- الحواف العلوية الخارجية للأبواب الأمامية والخلفية جُهزت بمصابيح خاصة للإضاءة أثناء العمل في الليل.
- أرضية العربة سهلة التنظيف، وذلك بفضل استخدام الأرضية المضادة للإنزلاق.
المواصفات الفنية
الحمل المقنن للعربة: 1500 كجم
الحمل المقنن لمنصة الرفع الخلفية: 400 كجم
نطاق الضبط لليسار واليمين للمنصة: نت 0 إلى 600 مم
نطاق ضبط قياس المنصة: من 0 إلى 500 مم
أبعاد المنصة الثابتة (طول×عرض): 1200×2280 مم
أبعاد المنصة المتحركة (طول×عرض): 900×1300 مم
أبعاد منصة الرفع الخلفية (طول×عرض): 1480×2190 مم
| التصميم | AT6Aالمكون 1(600P/ MT/EURO 4) | AT6Bالمكون 2(700P/ MT/EURO 4) | AT6Cالمكون 3(700P/ MT/EURO 5) | AT6Dالمكون 4(700P /AT/EURO 5) |
| مصنع المحرك\الموديل | ISUZU(ChongQing) Engine Co., LTD /4HK1-TCG40 | ISUZU(ChongQing) Engine Co., LTD/4HK1-TCG40 | ISUZU(ChongQing) Engine Co., LTD/4HK1-TC51 | ISUZU(ChongQing) Engine Co., LTD/4HK1-TC51 |
| قدرة المحرك | 88KW | 139KW | 141KW | 141KW |
| المسافة بين محوري العجلات | 3815mm | 5200mm | 5200mm | 5200mm |
| إرتفاع العمل للمنصة | 2400～5845mm | 2600～5700mm | 2500～5800mm | 2500～5800mm |
| الحمل المقنن للمنصة الأمامية | 1000kg | 1000kg | 1200kg | 1200kg |
| الحمل المقنن للمنصة الخلفية | 0-1400mm | 0-1500mm | 0-1500mm | 0-1500mm |
| الوزن فارغ | 7200kg | 11500kg | 11300kg | 11300kg |
| الأبعاد الكلية (طول×عرض×إرتفاع) (مم) | 6900×2400×3800mm | 8990×2450×3880mm | 8990×2450×3880mm | 8990×2450×3880mm |
| الشاسية (المصنع\الموديل) | ISUZU Motor Co., LTD\QL1070A1ARY | ISUZU Motor Co., LTD\QL11009PARY | ISUZU Motor Co., LTD \QL1100A8PAY | ISUZU Motor Co., LTD\QL1100A8PAY |
| إنبعاثات المحرك | GB 4 | GB 4 | GB 5 | GB 5 |
| أبعاد العربة (طول×عرض×إرتفاع) | 4600*2300*2150mm | 6350×2200×2150mm | 6350×2200×2100mm | 6350×2200×2100mm |
| علبة التروس (المصنع\الموديل) | ISUZU Motor Co., LTD\MSB(Five-Speed) | ISUZU Motor Co., LTD \MLD-6Q(Five-Speed) | ISUZU Motor Co., LTD \MLD-6Q(Five-Speed) | ISUZU Transmission Co., LTD \ALLISON2500 |
- تركيبة المنصة الأمامية (أنظر حولك)

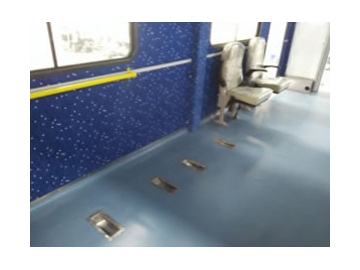

- تركيب المقاعد الثابتة والكراسي المتحركة داخل العربة

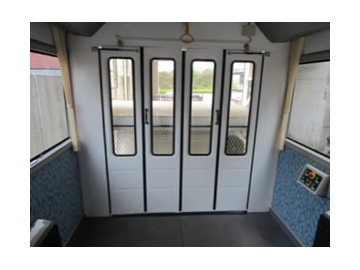

- تركيبة الأبواب المطوية الأمامية والخلفية

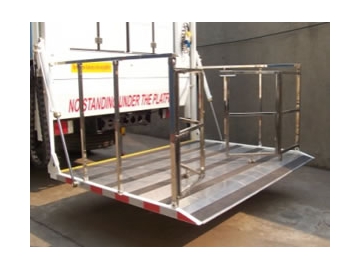

- منصة الرفع المطوية الخلفية

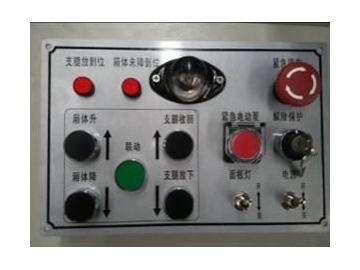

- لوحة التحكم الكهربائي للكابينة

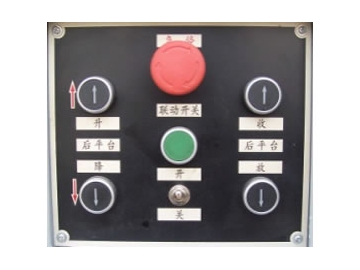

- لوحة التحكم الكهربائي الأرضية

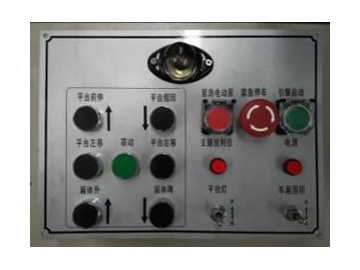

- لوحة التحكم الكهربائية في داخل العربة
