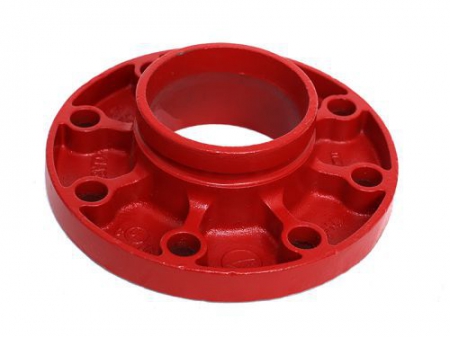

فلانشة جروف برقبة Grooved Adaptor Flange

طلب عرض سعر

من نحن: http://grooved-fittings.asia/6-1-grooved-adaptor-flange.html

وصلات أنابيب مخددة

فلانشة الجروف ذات الرقبة عبارة عن فلنجة توصيل وربط قابلة للتعديل تعمل بشكل مشابه لمفصل التمدد. تتكون من قرصين مثبتين بشكل فردي، مع وضع حشية شفة بينهما. يتم بعد ذلك ربط الأقراص معاً باستخدام البراغي لإكمال الاتصال. تأتي بعض التركيبات والمعدات مع أقراص فلنجة مثبتة مسبقاً، والتي تندرج أيضاً ضمن وصلات الربط بالفلانشة.

الخصائص

وصلات الربط بالفلانشة تعد ضرورية لربط الأنابيب أثناء الإنشاء، مما يوفر تركيب مريح ويتحمل الضغوط العالية.

التطبيقات الموصى بها

تستخدم فلانشة جروف برقبة بشكل شائع في الظروف التي تتطلب تمديد الأنابيب أو توصيل الأنابيب بأحجام أو أنواع مختلفة. لديها تطبيقات في أنظمة الصرف الصحي، خطوط أنابيب التدفئة والتهوية وتكييف الهواء (HVAC)، خطوط الأنابيب الكيميائية، وتطبيقات الأنابيب الصناعية المختلفة.

المواصفات الرئيسية

متوفرة بقياسات: من 1 إلى 12 بوصة | من DN25 إلى DN300
ضغط التشغيل: 300PSI/2.07MPa
الشهادات: FM/UL/CE
الطلاء: مطلية \ إيبوكسي \ طلاء E (الرحلان الكهربائي) \ مجلفن
اللون: أحمر \ برتقالي \ أبيض، الخ.

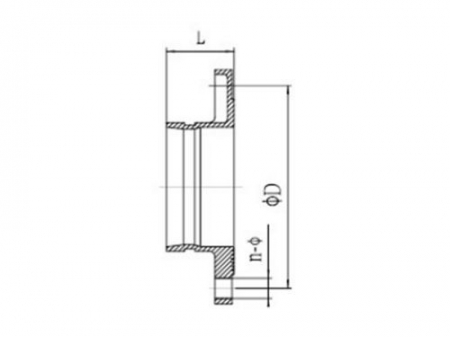

المواصفات

القياس الاسمي	القطر الخارجي للأنبوب (OD).	الأبعاد mm/in				قياس البرغي
mm/in	mm/in	L mm/in	X mm/in	Y mm/in	Z mm/in	No.-Size mm
50 / 2	60.3 / 2.375	64 / 2.52	165 / 6.02	125 / 4.92	19 / 0.75	4-Φ16
65 / 2 1/2	73 / 2.875	60 / 2.36	185 / 6.89	145 / 5.71	16 / 0.63	4-Φ 16
65 / 2 1/2	76.1 / 3	50 / 1.97	185 / 6.89	145 / 5.71	13 / 0.51	4-Φ 16
80 / 3	88.9 / 3.5	60 / 2.36	200 / 7.48	160 / 6.3	13 / 0.51	8-Φ16
100 / 4	108 / 4.25	70 / 2.76	220 / 8.27	180 / 7.09	18 / 0.71	8-Φ16
100 / 4	114.3 / 4.5	70 / 2.76	220 / 8.58	180 / 7.09	18 / 0.71	8-Φ16
125 / 5	133 / 5.25	70 / 2.76	250 / 8.58	210 / 7.09	18 / 0.71	8-Φ16
125 / 5	139.7 / 5.5	70 / 2.76	250 / 8.58	210 / 7.09	18 / 0.71	8-Φ16
150 / 6	159 / 6.25	70 / 2.76	285 / 11.1	240 / 9.44	18 / 0.71	8-Φ20
150 / 6	165.1 / 6.5	70 / 2.76	285 / 11.1	240 / 9.44	18 / 0.71	8-Φ20
150 / 6	168.3 / 6.625	70 / 2.76	285 / 11.1	240 / 9.44	19 / 0.75	8-Φ20
200 / 8	219.1 / 8.625	80 / 3.15	340 / 13.11	295 / 11.61	19 / 0.75	12-Φ20
250 / 10	273 / 10.75	80 / 3.15	405 / 15.63	355 / 13.98	18 / 0.71	12*M24
