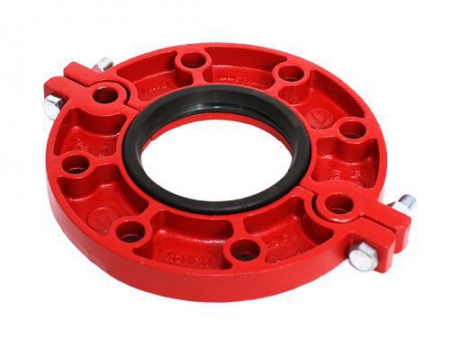

فلانشة جروف منفصلة PN16 Grooved Split Flange PN16

طلب عرض سعر

من نحن: http://grooved-fittings.asia/6-4-grooved-split-flange-pn16.html

وصلات أنابيب مخددة

تتيح فلانشة جروف منفصلة PN16 الانتقال المباشر بين المكون ذو الحواف وخط الأنابيب المخددة (جروف). أثناء التثبيت، تتكيف الحافة المنفصلة بشكل رئيسي باستمرار مع قطر التخديد، مما يضمن توافق محكم مع الجزء السفلي من الأخدود، مما يؤدي إلى ربط واتصال قوي.

التطبيقات الموصى بها

فلنجة الجروف المنفصلة تستخدم بشكل أساسي في الآلات الهيدروليكية وغالباً ما يتم إقترانها بأنابيب توصيل لتسهيل تدفق السوائل بكفاءة والربط الموثوق.

المواصفات الرئيسية

متوفرة بقياسات: من 1 إلى 12 بوصة | من DN25 إلى DN300
ضغط التشغيل: 300PSI/2.07MPa
الشهادات: FM/UL/CE
الطلاء: إيبوكسي \ مجلفن
اللون: أحمر \ برتقالي \ أبيض، الخ.

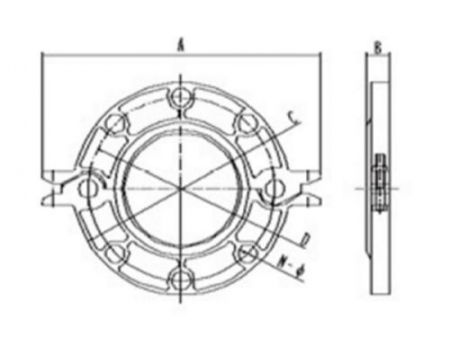

المواصفات

القياس الاسمي	القطر الخارجي للأنبوب (OD).	الأبعاد					قياس البرغي
mm/in	mm/in	A mm/in	B mm/in	C mm/in	D mm/in	E mm/in	No.-Size mm
40 / 1 1/2	48.3 / 1.9	195 / 7.68	18.5 / 0.73	150 / 5.9	110 / 4.33	45.4 / 1.78	4-Φ16
50 / 2	60.3 / 2.375	220 / 8.66	18.5 / 0.73	165 / 6.5	125 / 4.92	57.5 / 2.26	4-Φ16
65 / 2 1/2	76.1 / 3	235 / 9.25	18.5 / 0.73	185 / 7.28	145 / 5.71	72.7 / 2.86	4-Φ16
80 / 3	88.9 / 3.5	255 / 10.04	18.5 / 0.73	195 / 7.68	160 / 6.3	85.5 / 3.37	8-Φ16
100 / 4	108 / 4.25	279 / 10.98	18.5 / 0.73	220 / 8.66	180 / 7.09	104.5 / 4.11	8-Φ16
100 / 4	114.3 / 4.5	279 10.98	18.5 0.73	224 8.82	180 7.09	110.5 4.35	8-Φ16
125 5	133 5.25	312 12.28	21.5 0.85	250 9.84	210 8.27	129.2 5.08	8-Φ 16
125 5	139.7 5.5	320 12.6	23 0.91	250 9.84	210 8.27	135.5 5.33	8-Φ 16
150 6	159 6.25	346 13.62	21.5 0.85	280 11	240 9.45	154.8 6.1	8-Φ20
150 6	165.1	346 13.62	21.5 0.85	280 11	240 9.45	160.8 6.33	8-Φ20
150 6	6.5	346 13.62	21.5 0.85	280 11	240 9.45	160.8 6.33	8-Φ20
150 6	168.3 6.625	346 13.62	24 0.94	280 11	240 9.45	164.3 6.47	8-Φ20
200 8	219.1 8.625	414.3 16.31	30 1.18	340 13.39	295 11.61	214.9 8.46	12-Φ20
250 10	273 10.75	480 18.9	25.5 1.00	405 15.94	355 13.98	268.9 10.59	12-Φ24
300 12	323.9 12.75	530.5 20.88	25.5 1	460 18.11	410 16.14	318.9 12.56	12-Φ24
