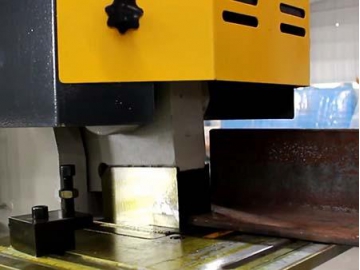

ماكينة ثني وتقطيع وتخريم الألواح المعدنية Metal Ironworker
تُعد DURMA CNC شركة ومصنع رائد ومتميز في صناعة معدات وآلات المصانع والورش التي تتمتع بأعلى مستويات الجودة، ومن بين تلك المعدات ماكينة ثني وتقطيع وتخريم الألواح المعدنية حيث تتميز بالقيام بعدة وظائف كما هو موضح من خلال الاسم الذي تحمله، فهي تقوم بعملية الثني والقص والتخريم والقطع وغيرها، كما تتمتع هذه الماكينة بنظام تحكم ممتاز يسهل استخدامه، وهذه الماكينة موفرة للطاقة وسهلة الصيانة وبتكلفة منخفضة. وتجدر الإشارة إلى أن هذه الماكينة تُستخدم على نطاق واسع في تشكيل هياكل فولاذية ورفوف وأبراج عالية الفولتية وأبراج الاتصالات وإنارات الشوارع ولوحات الإعلانات التجارية والمصاعد وأنابيب التهوية وغيرها، ولذا فهي خياراً مثالياً للاستخدام في صناعة التعدين ومشاريع الجسور والاتصالات والطاقة الكهربائية وفي الصناعات العسكرية وغيرها من المجالات الصناعية الأخرى.
الميزات- تم صناعة هذه الماكينة باستخدام أحدث التكنولوجيا الأوروبية، كم أُجريت معالجة للهيكل بالتقسية والتسخين لضمان إكساب الهيكل قوة تحمل وصلابة.
- تعتمد الماكينة نظام النقل الهيدروليكي والذي يتمتع بهيكل خفيف الوزن وموثوق،ولا تصدر الماكينة صوت ضجيج أثناء التشغيل، كما تتسم بخاصية التحميل الزائد.
- تم تزويد الماكينة بوضع تخريم ووضع قص أنابيب الحديد والفولاذ وقص الألواح ذات السماكة الكبيرة. بالإضافة إلى ذلك، تمتلك الماكينة وضع القصع والخلع أو التثقيب للفولاذ الدائرية الشكل والمربعة. كما يمكننا أيضاً تزويد (اختياري حسب طلب الزبون) الماكينة بملحقات أخرى تشمل على فتحات واسعة للتخريم وثني الألواح المعدنية وتخريم وتثقيب أنابيب الحديد وغيرها من القطاعات المعدنية الأخرى وغيرها من الأكسسوارات والملحقات.
- تم تزويد الماكينة بخمسة أوضاع عمل ووحدتي تشغيل هيدرولكية مزدوجة حيث يمكن أن تشغل بالتوازي، كما أن هذه الماكينة تشتغل مباشرة بدون الحاجة لضبط أفقي.
- تم تزويد الماكينة أيضاً بقالب تشكيل لقطع الأنابيب وعملية شطب الحواف، حيث تتسم وحدة القطع بالسلاسة وقوة التحمل والصلابة مما يضاعف من كفاءة الماكينة بأعلى المستويات ويوفر الطاقة.
- تتم معالجة الشفرات (ريش القص) تحت ضغط هوائي عالي من أجل ضمان إطالة عُمرها في الخدمة.
- يمكن للمستخدم اختيار نظام التحكم عبر CNC من أجل مضاعفة كفاءة عمليات القطع والتخريم الأوتوماتيكية.
| الموديل | Q35Y-16 | Q35Y-20 | Q35Y-25 | Q35Y-30 | Q35Y-40 | Q35Y-50 | |
| قطع اللوح المعدني | ضغط القطع (Kn) | 600 | 900 | 1200 | 1600 | 2000 | 2500 |
| سماكة سطح الفولاذ × العرض (mm) | 16×250 | 20×330 | 25×330 | 30×355 | 35×380 | 40×400 | |
| قياس أقصى قطع (mm) | 8×400 | 10×480 | 16×600 | 20×600 | 25×700 | 30×750 | |
| طول الشفرة (mm) | 410 | 485 | 620 | 610 | 710 | 760 | |
| زاوية الشفرة (mm) | 7 | 8 | 8 | 8 | 8 | 8 | |
| قص القطاعات المعدنية | الطول الجانبي للفولاذ المربع (mm) | 40 | 45 | 50 | 55 | 60 | 65 |
| قُطر الفولاذ الدائري (mm) | 45 | 50 | 60 | 65 | 75 | 80 | |
| قياس مربع الحديد (mm) | 120 | 160 | 200 | 280 | 300 | 320 | |
| قياس الفولاذ T (mm) | 120 | 160 | 200 | 280 | 280 | 320 | |
| قطع فولاذ بزاوية متساوية 90 درجة | 100×10 | 140×12 | 160×14 | 180×16 | 200×16 | 200×20 | |
| قطع القوالب | السماكة (mm) | 8 | 10 | 12 | 16 | 16 | 18 |
| العرض (mm) | 57 | 80 | 80 | 60 | 100 | 120 | |
| العمق (mm) | 100 | 100 | 100 | 100 | 105 | 120 | |
| تخريم الثقوب | قوة التخريم (mm) | 600 | 900 | 1200 | 1600 | 2000 | 2500 |
| السماكة (mm) | 16 | 20 | 25 | 30 | 35 | 35 | |
| أقصى قُطر (mm) | 25 | 30 | 35 | 35 | 40 | 45 | |
| عمق المجاز (القطع) (mm) | 300 | 355 | 400 | 600 | 550 | 550 | |
| أقصى حركة (شوط) (mm) | 80 | 80 | 80 | 80 | 80 | 100 | |
| عدد الحركات (الأشواط) | 8 | 8 | 8 | 8 | 8-24 | 8-24 | |
| ضغط المواد (Mpa) | ≤450 | ≤450 | ≤450 | ≤450 | ≤450 | ≤450 | |
| المحرك | الموديل | Y112M2-4 | Y132M2 | Y132M4 | Y160M-4 | HYY2160L-4 | HYY2160L-4 |
| المحرك (KW) | 4/5.5 | 5.5/7.5 | 7.5/11 | 11/15 | 15/18.5 | 18.5/22 | |
| السرعة (r/min) | 1440 | 1440 | 1440 | 1460 | 1440 | 1460 | |
| أبعاد الماكينة | الطول (mm) | 1650 | 1950 | 2350 | 2680 | 2800 | 3000 |
| العرض (mm) | 800 | 900 | 980 | 1060 | 1160 | 1440 | |
| الارتفاع (mm) | 1780 | 1930 | 2100 | 2380 | 2400 | 2450 | |
| الوزن الإجمالي (㎏) | 1800 | 2600 | 4800 | 6800 | 9200 | 12800 | |
