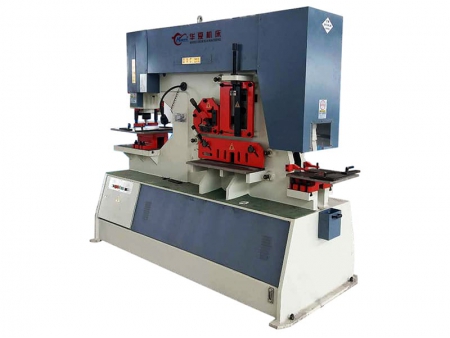

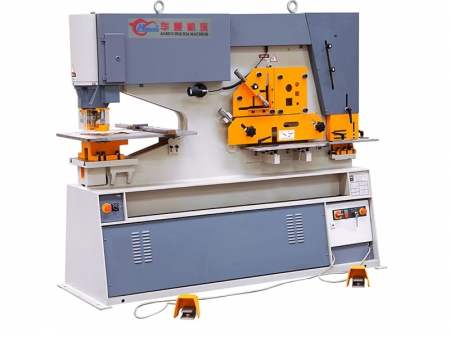

Hydraulic Ironworker

ماكينة ثني وتقطيع وتخريم هيدروليكية يستخدم ناقل حركة هيدروليكي، مما يسمح له بقص مجموعة متنوعة من الفولاذ المسطح والفولاذ المربع والفولاذ الدائري وفولاذ الزاويا والفولاذ القنوات والفولاذ على شكل حرف I. وهو مزود بمقياس قص.

Q35Y-16
Q35Y-20
Q35Y-30
Q35Y-50

القدرة العملية

المادة	Q35Y-16	Q35Y-20	Q35Y-30	Q35Y-50
فولاذ دائري (mm)	45	50	65	80
فولاذ مربع (mm)	40×40	50×50	55×55	70×70
قص الفولاذ بزاوية متساوية الأضلاع 90 درجة	120×120×12	140×140×12	180×180×16	200×200×20
قص الفولاذ بزاوية متساوية الأضلاع 45 درجة	50×50×5	50×50×5	80×80×8	100×100×20
قص فولاذ – Tبزاوية 90 درجة	125×125×12	140×140×12	180×180×16	200×200×20
قص فولاذ – Tبزاوية 45 درجة	60×60×8	70×70×10	80×80×10	100×100×20
قص فولاذ –I (mm)	120×74×5	160×86×6	280×124×10.5	400×200×16
فولاذ – U (mm)	120×53×5.5	160×60×6.5	280×86×11.5	400×200×16

الكفاءة التقنية

الموديل	Q35Y-16	Q35Y-20	Q35Y-25	Q35Y-30	Q35Y-40	Q35Y-50
ضغط التخريم (طن)	60	90	120	160	200	250
أقصى سمك لقص الألواح الفولاذية (mm)	16	20	25	30	40	50
قوة الصفائح الفولاذية	≤450	≤450	≤450	≤450	≤450	≤450
زاوية القص	7°	8°	8°	8°	8°	8°
قياسات القص لشوط واحد (TxW) (mm)	16x25 8x400	20x330 10x480	25x330 16x600	30x355 20 x 600	40x335 30x600	30x600
شوط المنزلق (mm)	80	80	80	80	100	80
عدد الأشواط (min-l)	11-20	12-20	8-18	6-16	6-16	8-12
عمق الحلق (mm)	300	355	400	600	600	600
سمك التخريم	18	22	28	30	38	50
أقصى قطر للتخريم (mm)	25	30	35	38	40	35
قدرة المحرك الرئيسي (kW)	5.5	5.5	7.5	11	18.5	32
الأبعاد الكلية (LxWxH) (mm)	1730x820 x 1900	1900x900 x 1950	2355x960 x 2200	2800x1100 x 2500	2800x1100 x 2500	3000x1150 x 2600
الوزن الصافي (kg)	1800	2400	4000	6500	8000	12500
