وحدة التغذية بالقرص Disk Feeder

طلب عرض سعر

من نحن: http://incineration-system.asia/4-disk-feeder.html

وحدة التغذية بالقرص من فئة PDX هي نوع جديد، وتتميز بالموثوقية العالية، كفاءة الطاقة، متطلبات الصيانة المنخفضة، وتستخدم على نطاق واسع في الصناعات بما في ذلك الصناعات المعدنية، مواد البناء، المواد الكيميائية، والطاقة، إلخ.، خاصة في التلبيد الحراري على نطاق واسع (بما في ذلك الراجع الساخن)، التحبيب، الحظائر، التفحيم (التقطير)، أفران الصهر، حقن الفحم، الخ. العمليات في صناعة المعادن. يؤثر استقرار تشغيل وحدة تغذية القرص بشكل مباشر على كمية الإخراج وجودة إنتاج الفولاذ.

كشركة مصنعة مهنية لنظام تغذية الأقراص، تتمتع شركة Zhongding بخبرة في البحث، التطوير والإنتاج لأكثر من 30 عام. حالياً، قمنا بتشكيل فئات كاملة من ثمانية موديلات وأكثر من 30 نوع من المواصفات تتراوح من φ1600 مم إلى 3600 مم. وفقاً للمتطلبات والسيناريوهات المختلفة، تأتي مغذيات الأقراص لدينا في سلسلة متنوعة: PDX (ترس داخلي)، PDXII (ترس خارجي)، PDXJ (مخصص لفحم الكوك)، و PDXG(درجة حرارة عالية متخصصة).

كل هذه منتجات ناضجة بتقنيات حاصلة على براءة اختراع.

لعديد من السنوات، نواظب على الابتكار والتحسين المستمر، وقد طورنا مغذيات الأقراص المناسبة لمختلف السيناريوهات. حصلنا على أكثر من 20 براءة اختراع لهذه الفئات من المنتجات، وحالياً، يوجد أكثر من 12000 وحدة تغذية قرصية في الخدمة في أكثر من 120 مصنع للصلب في الصين، بينما تم تصدير منتجاتنا إلى أكثر من 10 دول حول العالم.

المكونات

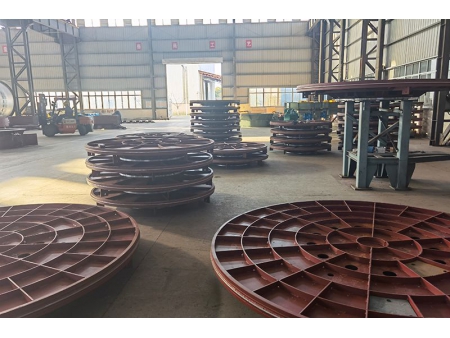

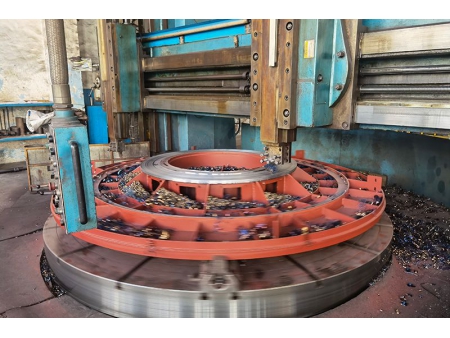

القسم القرصي: القرص، القاعدة، إطار القاع، دعامة الجسم، آلية النقل (مخفض، محرك، وصلة اقتران، ترس صغير، محملات دورانية، الخ.)

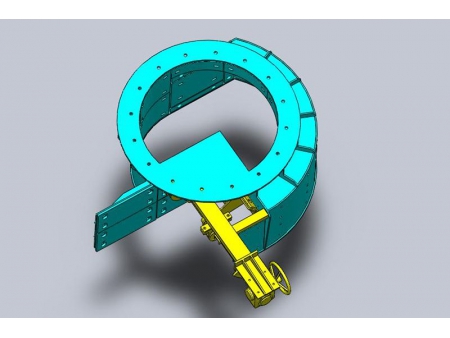

قسم الأنبوب القصير: أنبوب قصير، مجمع الكشط (نقل المواد إلى العملية التالية)، وتجميع بوابة القطاع (ضبط حجم فتحة التفريغ)
غلاف الغبار: تم تكوينه وفقاً لطلب العميل
أخرى: مسامير التثبيت، صواميل التثبيت، وردة ربط، جهاز الرفع (لرفع المعدة)، الخ.

الخصائص

محرك تحويل التردد وصلة اقتران مخفض التروس الصلبة ترس صغير حلقة ترس التحميل الدوارة تركيبة ناقل الحركة القرصي. يمكن لهيكل محمل الدوران ذو القطر الكبير أن يتحمل ضغط المواد في حوض يزيد طوله عن 20 متر لفترة طويلة. علاوة على ذلك، فإن محمل الدوران لديه مقاومة كبيرة لعزم الانقلاب، بالإضافة إلى مقاومة تشغيل منخفضة وتشغيل سلس، مما يضمن ثبات كبير وتغذية منتظمة للقرص.
يتم تثبيت المخفض والمحرك أسفل سطح القرص، مما يضمن حجم محكم وتصميم مناسب، وبالتالي مساحة صغيرة. يسمح شكل الأساس البسيط بالترتيب المنتظم أثناء توزيع المواد.
يكون المخفض مستقل نسبياً عن القرص، أثناء الصيانة، ما عليك سوى إزالة المخفض، ولا حاجة لإفراغ الحاوية أو إزالة الغلاف وسطح القرص.

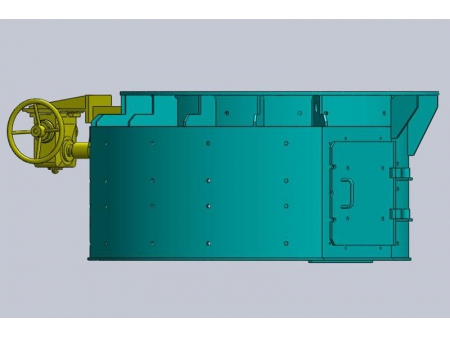

تم تصميم الأنبوب الحلزوني القصير لمنع انسداد المواد وتعليقها، مما يضمن التفريغ السلس. يتم توفير باب صيانة على الأنبوب القصير للتعامل مع الانسداد وتنظيف المخلفات.
يتم ضبط معدل التغذية من خلال بوابة تحكم قابلة للتعديل وتنظيم سرعة تحويل تردد القرص، مما يوفر نطاق ضبط واسع. بعد الضبط، لا تحتاج بوابة التحكم للضبط.
تعتمد جميع ناقلات الحركة تزييت مغمور بالزيت (بما في ذلك محامل الدوران والتروس الصغيرة) مع هياكل مانعة للتسرب متعددة المراحل، مما يضمن تزييت جيد ومنع تسرب محكم لمكونات ناقل الحركة، ومنع الأجسام الخارجية من دخول قسم التزييت.
يضمن الهيكل المغلق بالكامل عدم تسرب المواد وعدم تطاير الغبار حول القرص.

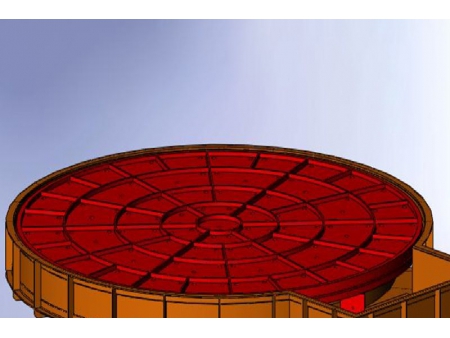

سطح القرص يعتمد بطانة منقوشة بشكل بسكويت الوفل بطانة مقاومة للتآكل تركيبة بطانة منخقضة التآكل (عن طريق وضع المواد تحتها)، ضمان عمر الخدمة الطويل للبطانة.
خضعت جميع الأجزاء الهيكلية لمعالجة إزالة الصدأ بواسطة السفع الرملي لضمان عدم الصدأ لأكثر من 6 سنوات.
وحدة التغذية القرصية PDXJ متخصصة في تغذية الفحم في صناعات أفران الصهر وفحم الكوك. يستخدم المخفض تزييت مغمور بالزيت، ويتميز بهيكل مدمج والصيانة السهلة.

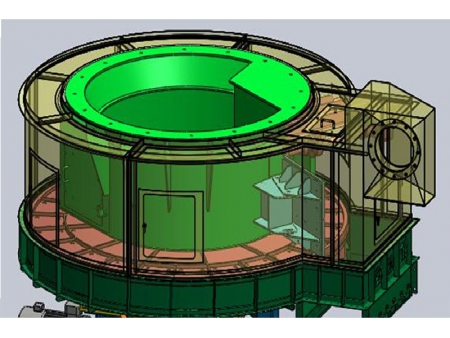

يتم توفير غطاء غبار على الجانب العلوي من سطح القرص، والذي يمكن أيضاً تزويده بمنفذ لإزالة الغبار متصل بخط أنابيب إزالة الغبار في الموقع، مما يمنع الغبار من الطيران، وبالتالي ضمان بيئة عمل جيدة.

المواصفات

الأداء		الكثافة الحجمية للمادة		قطر القرص	القدة الإنتاجية	سرعة دوران القرص	قدرة محرك محول التردد
الموديل	حجم الجسيمات (mm)	t/m³	محتوى الرطوبة	mm	t/h	r/min	KW
PDX16 PDXⅡ16	0~80	0.5~2.5	في العادة لا تزيد عن 8%	1600	10~100	0.6~6	5.5~11
PDX20 PDXⅡ20				2000	20~200	0.5~5	5.5~15
PDX22 PDXⅡ22				2200	25~250	0.5~5	5.5~15
PDX25 PDXⅡ25				2500	30~300	0.5~5	5.5~22
PDX28 PDXⅡ28			موجة المطر لا تزيد عن 13%	2800	40~420	0.5~5	5.5~30
PDX30 PDXⅡ30				3000	50~500	0.5~5	5.5~37
PDX32 PDXⅡ32				3200	60~600	0.5~5	5.5~37
PDX36 PDXⅡ36				3600	90~900	0.5~5	5.5~75

ملاحظات
1. تعتمد الطاقة الإنتاجية على كثافة حجمية تبلغ 2.0 طن لكل متر مكعب إذا تغيرت الكثافة، يمكن حساب سعة التغذية بناء على نسبة الكثافة.
2. يمكن تحديد نوع البطانة وما إذا كان القرص مزود بغطاء غبار بناء على طلب العميل.
