صمامات الارجوع يستخدم لمنع التدفق العكسي للمائع من خلال الفتح والقفل الأوتوماتيكي لقرص الصمام. صمام منع التدفق العكسي يستخدم بشكل رئيسي في أنابيب المسار الواحد، حيث يسمح فقط بمرور المائع في إتجاه واحد لمنع الحوادث.

يمكن تقسيم صمامات عدم الرجوع إلى أربع أنواع وفقاً لنمط الحركة لقرص الصمام: صمام الاتجاه الواحد للقرص المتأرجح، صمام قرص الرفع، صمام الفوهة، صمام القرص المزدوج.

صمام عدم الرجوع المتأرجح H44
صمام عدم الرجوع مانع لتسرب الضغط H44

صمام عدم الرجوع بالقرص المزدوج H76
صمام عدم رجوع ذو الفوهة GLH41

الخصائص التصميمية
- قرص رفع، قرص متأرجح|، قرص مزدوج
- التجويف الكامل أو التجويف الناقص (مخفض)
- غطاء البدن مثبت بالبراغي أو مانع لتسرب الذاتي
- المقعد القابل للاستبدال أو المقعد المتكامل
- القرص المخروطي وقرص وجه مسطح
المواصفات
معايير التصميم: API، ASME، EN، ISO، JIS، DIN، BS، GB تصنيف الضغط: CLASS 150LB~2500LB، 1.0MPa~42.0MPa، JIS 10K~40K
نطاق القياس: NPS1/2"~60" , DN15~DN1500
الوصلات القياسية: توصيل بالشفاه (فلانشة)، حلقات رقاقية (نوع من ربط الفلانشات)، توصيل بالقلاوظ، اللحام التناكبي (التقابل)، لحام وصلة الجلبة

العينات

2. الضغط: 150LB
  القياس: 1-1/2"
  المادة: 904L
  التوصيل القياسي: الشفة (فلانشة) RF
  التطبيق: الصهر

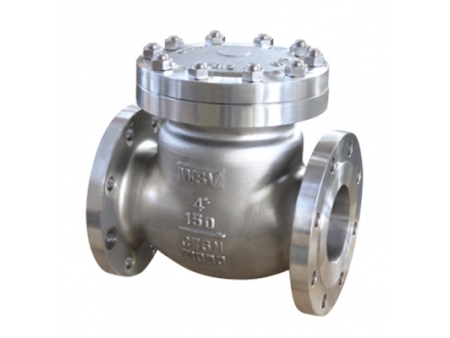

2. الضغط: 150LB
  القياس:4”
  المادة: تيتانيوم Gr.2
  التوصيل القياسي: حلقات رقاقية (نوع من ربط الفلانشات)
  التطبيق: حمض التيريفتاليك PTA
الضغط: 150LB
القياس:4”
المادة: CW6M
التوصيل القياسي: الشفة (فلانشة) RF
التطبيق: نقل حمض أسيتيك (خليك)، نقل مجموعة مركبات ألكيل (الألْكَلَةِ )

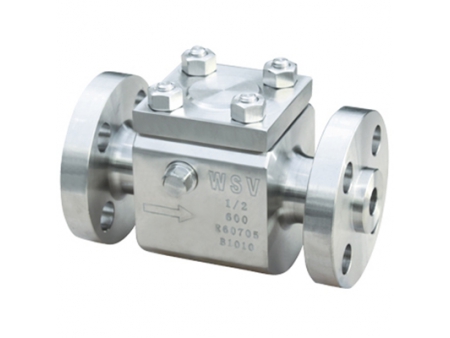

الضغط: 600LB
القياس:1/2”
المادة: زركونيوم 705
التوصيل القياسي: الشفة (فلانشة) RF
التطبيق: نقل حمض أسيتيك (خليك)
2. الضغط: 900LB
  القياس:4”
  المادة: CW12MW
  التوصيل القياسي: الشفة (فلانشة) RTJ
  التطبيق: نقل مادة حلقي الهكسانون (سيكلوهكسانون cyclohexanone) ونقل كابرولاكتام (caprolactam)
2. الضغط: 150LB
  القياس:12”
  المادة: الددفولاذ المقاوم للصدأ المزدوج المتناهي 4A
  التوصيل القياسي: حلقات رقاقية (نوع من ربط الفلانشات)
  التطبيق: محطات تحلية مياه البحر
