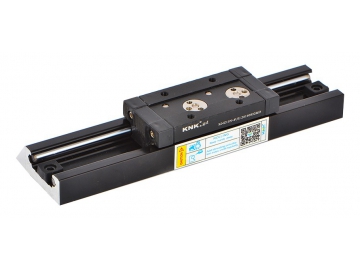

دليل الحركة الخطية المتدحرجة، سلسلة KNZ15 Linear Guide, Series KNZ15
طلب عرض سعر
- المواد المصنوعة منها: سبائك الألومنيوم
- عرض القضيب (السكة): 46mm
- الطول (اختياري): 100mm-4000mm
- نوع كتلة التدحرج (الانزلاق): 3/4 ، مع حامل منزلق بعجلة يدوية ذاتية الغلق
- أقصى حمولة للحامل المنزلق الواحد: 60KG
- الاستقامة/ الانحناء: ≤0.15/ 1000mm

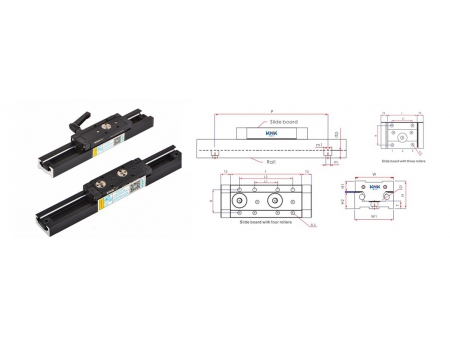

الموديل | أبعاد قضيب الريل KNZ | أبعاد الكتلة KNH | ||||||||||||||||||||||
KNZ | H | W1 | H2 | dp | P | D | Mr g/m | T | ml | m | W | H1 | T3 | L | B | L1 | L2 | S | QP | BL(N) | DT(N-m) | |||
Yo | Zo | Mxo | Myo | Mzo | ||||||||||||||||||||
10 | 24 | 28 | 14 | 3.3 | 60 | 5 | 1051 | 5 | 6 | 3.4 | 26 | 8 | 10 | 47 | 18.5 | 18.5 | M4 | 3 | 343 | 322 | 6.4 | 6.8 | 7.1 | |
63 | 30 | 4 | 450 | 420 | 10.2 | 11.3 | 11.5 | |||||||||||||||||
15N | 32 | 38 | 18.5 | 4.5 | 120 | 6 | 1651 | 8 | 8 | 4.5 | 37 | 12 | 11 | 60 | 26 | 26 | 60 | M5 | 3 | 490 | 460 | 7.4 | 7.8 | 10.2 |
80 | 4 | 700 | 660 | 13.2 | 14 | 14.5 | ||||||||||||||||||
15 | 32 | 46 | 18.5 | 4.5 | 120 | 6 | 1784 | 8 | 8 | 4.5 | 36 | 12 | 11 | 52 | 32 | 36 | M5 | 3 | 490 | 460 | 9.2 | 9.8 | 13.8 | |
68 | 4 | 700 | 660 | 19.8 | 21.1 | 22.4 | ||||||||||||||||||
20N | 35.2 | 46.3 | 22.5 | 5.5 | 120 | 8 | 2427 | 9 | 9.5 | 5.5 | 46 | 12 | 11 | 80 | 38 | 30 | 78 | M6 | 3 | 820 | 700 | 15.4 | 25.4 | 29.4 |
106 | 4 | 1400 | 1000 | 42 | 21.5 | 61.6 | ||||||||||||||||||
20 | 36 | 60 | 22.5 | 5.5 | 120 | 8 | 2744 | 9 | 9.5 | 5.5 | 58 | 12 | 12 | 72 | 50 | 40 | M6 | 3 | 820 | 700 | 18.2 | 52 | 421 | |
94 | 4 | 1400 | 1000 | 44 | 52 | 72.8 | ||||||||||||||||||
25 | 44 | 69 | 26 | 7 | 120 | 10 | 3873 | 10 | 10 | 6.6 | 68 | 16 | 12 | 100 | 56 | 56 | M8 | 3 | 1470 | 1260 | 4158 | 48.51 | 67.62 | |
130 | 57 | 75 | 4 | 2100 | 1800 | 96.6 | 118.8 | 138.6 |

يمكن تخصيص طول الشوط في دليل الحركة الخطية حسب متطلبات الزبون.
عدد الحاملات الانزلاقية اختياري، حيث يمكن للزبون اختيارها حسب حجم الحمولة.

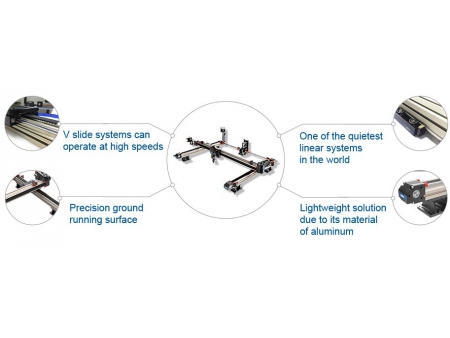

تتميز منتجاتنا من دليل الحركة الخطية نوع متدحرج سلسلة KNZ15 بخفة الوزن نظراً لاستخدام الألومنيوم عند صناعتها.
