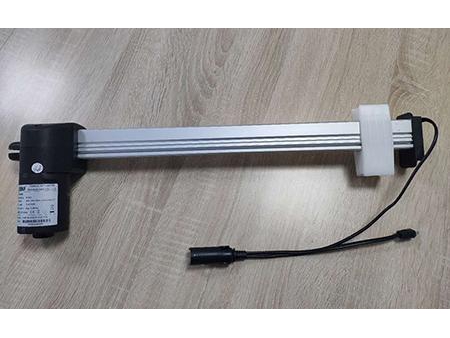

U2 Medical Linear Actuator

يتميز المشغل الخطي للأثاث الطبي U2 بمستوى الضوضاء المنخفض، مشغل الحركة الخطية للأحمال الثقيلة يستخدم للأسرة الطبية في المستشفيات، كراسي طب الأسنان، وأسرة العناية الطبية الأخرى. وفقاً لصندوق التروس المعدني، فإن أقصى قوة دفع تصل إلى 8000 نيوتن، بحيث تتوافق مع متطلبات المعدات الطبية.

الطرف الأمامي والخلفي للمشغل الخطي U2 مصنوع من مادة الألمنيوم ADC12، بحيث يوفر متانة أفضل من المشغل الخطي . عناصر منع إحكام السد محاطة بمادة المطاط لضمان أداء مضاد للماء، والمستخدمين يمكنهم اختيار المكابح وأنواع الحماية من التحميل الزائد المختلفة وفقاً لخدمات التخصيص حسب الطلب. من أجل ضمان توافقها مع صندوق التحكم، فإن منفذ قابس التغذية الكهربائية للمشغل الخطي للأثاث الطبي U2 تختلف عن مشغل الحركة الخطية .

هذا النوع من المشغلات الخطية مُجهز بمحول كهرباء ووحدة تحكم يدوي، وصندوق للتحكم واحد قابل للتحكم المتزامن لعدد 2 أو 3 مشغلات خطية. من أجل تحقيق متطلبات الزبائن، فإن المشغل الخطي للمعدات الطبية هذا جُهز أيضاً ببطارية قابلة للشحن تستخدم في حالة إنقطاع تغذية الشبكة الكهربائية.

• الجهد: 12/24V DC
• أقصى سعة للتحميل: 8000 نيوتن (دفع)، 4000 نيوتن (سحب)
• السرعة بدون تحميل: من 5 إلى 39.5 مم\ثانية
• سرعة التحميل الكامل (Full-load): من 2.5 إلى 23.4 مم\ثانية
• أقل مسافة للتركيب: s 163 مم
• مستوى الضوضاء: أقل من 52 ديسيبل
• الخيار: مستشعر تأثير هول (الحساس المعناطيسي)

• المشغل الخطي هذا يتميز بالحجم الصغير، سعة التحميل العالية، الوزن الخفيف، مستوى الضوضاء المنخفض وأداء القفل الذاتي الممتاز.
• هذا المشغل مجهز بمفتاح التحديد المثبت في الداخل. المحرك يقف بشكل آلي في نهاية كل شوط.
• المشغل الخطي يستخدم علبة التروس المعدنية وتتميز بالعمر الافتراضي الطويل للاستىخدام.
• هذا المنتج صمم بتركيبة متينة اسنثنائبة.
• هذا المشغل يحقق الوظائف المختلفة، التي تشمل الرفع، الخفض، والأمالة والدوران.
• يمكن اختيار التحكم اليدوي ومصدر الطاقة الكهربائية.
• هذا المشغل الخطي استخدم على نطاق واسع في الأسرة الطبية، الأسرة الكهربائية، كراسي التدليك، وأنواع الأثاث الأخرى.

① الحمل والتيار؛ ② التيار (A)؛ ③ الحمل (N)؛ ④ الحمل والسرعة؛ ⑤ السرعة (مم\ثانية)

ملاحظة: عندما يتغير الجهد من 24 فولت إلى 12 فولت، فإن التيار سوف يتضاعف

• 1= 12 فولت
  2= 24 فولت (قياسي)

• 1=0°／180°
  2 = 90°
  3=30°
  4=60°

• 1= شوكة مفصلية بلاستيكية (clevis)، الشق (فرضة) 6.2 مم، الثقب بقطر Φ 10.2 مم
  2= شوكة مفصلية بلاستيكية (clevis)، الشق (فرضة) 8.2 مم، الثقب بقطر Φ 12.2 مم
  3= شوكة مفصلية من سبيكة الألمنيوم، الشق (فرضة) 10.2 مم، الثقب بقطر Φ 10.2 مم
  4= شوكة مفصلية من سبيكة الألمنيوم، الشق (فرضة) 10.2 مم، الثقب بقطر Φ 12.2 مم
  C= تخصيص حسب الطلب

• 1= العرض 26 مم، الثقب بقطر Φ 10.2 مم
  2= العرض 26 مم، الثقب بقطر Φ 12.2 مم
  3= العرض 32 مم، الثقب بقطر Φ 10.2 مم مع الغطاء البلاستيكي
  4= العرض 32 مم، الثقب بقطر Φ 12.2 مم مع الغطاء البلاستيكي
  5= شوكة مفصلية بلاستيكية (clevis)، العرض 32 مم، الشق (فرضة) 8.2 مم، الثقب بقطر Φ 10.2 مم
  6= شوكة مفصلية بلاستيكية (clevis)، العرض 32 مم، الشق (فرضة) 8.2 مم، الثقب بقطر Φ 12.2 مم
  7= شوكة مفصلية من سبيكة الألمنيوم، العرض 26 مم، الشق (فرضة) 6.2 مم، الثقب بقطر Φ 10.2 مم
  8= شوكة مفصلية من سبيكة الألمنيوم، العرض 26 مم، الشق (فرضة) 6.2 مم، الثقب بقطر Φ 12.2 مم
  9= شوكة مفصلية من سبيكة الألمنيوم غلاف أنبوبي (كم) من الفينيل، العرض 26 مم، الشق (فرضة) 6.2 مم، الثقب بقطر Φ 10.2 مم
  C= تخصيص حسب الطلب

• 1= أسود
  2= أبيض عاجي
  C= تخصيص حسب الطلب

• 1=IP42
  2=IP54
  3=IP65
  4=IP66
  5= بدون غلاف

• 1= لا توجد (قياسي)
  2= لولب احتياطي للأمان
  3= دفع فقط
  4= لولب احتياطي للأمان، دفع فقط

• 1= مفاتيح في الطرفين off للتوقف
  2= مفاتيح في الطرفين off لإشارة الخرج
  3= مفاتيح في الطرفين off للتوقف والثالث off لإشارة الخرج
  4= مفاتيح في الطرفين والثالث off لإشارة الخرج
  C= تخصيص حسب الطلب

• 1= لا توجد
  2= مستشعر هول الأحادي
  3= مستشعر هول الثنائي
  4= حساس قصبي (مفتاح قصبي)

• 1= لا يوجد
  3= نابض إلتوائي بأربع دورات ونصف
  2= نابض إلتوائي بثلاث دورات
  4= مكبح المحرك

• 1= أسلاك التوصيل القصدير العارية
  2= قابس توصيل سن واحدة 01
  3= قابس توصيل 4 سن Din ، 90 درجة
  4= قابس توصيل 5 سن Din، 90 درجة
  5= قابس توصيل 6 سن Din، 90 درجة
  C= تخصيص حسب الطلب

• 1=0.5 متر
  2= 1 متر
  3= 1 متر
  4= 2 متر
  5= 3 متر
  C= تخصيص حسب الطلب

• 1= مستوي (مستقيم)
  2= ملفوف (حلزوني)
