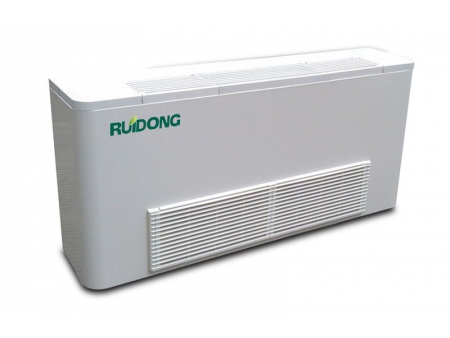

وحدات فان كويل (Fan Coil) مرنة التركيب على السقف أو الأرضية (في أماكن مفتوحة ولا يحتاج سقف معلق) Floor / Ceiling Fan Coil Unit

طلب عرض سعر

الموقع الإلكتروني: http://ruidonghvac.asia/3-2-floor-mounted-fan-coil-unit.html

تُعد وحدات الفان كويل الأرضية الخيار الأكثر رواجاً وانتشاراً في أرقى الفنادق، وأفخم المطاعم، والمنشآت الصناعية، والمرافق الطبية، والمعارض الفنية، والمراكز التجارية الكبرى، وغيرها من المساحات والأماكن الحيوية.

تنزيل ملفات PDF

المواصفات الفنية

وحدة فان كويل ظاهرة ذات طراز أوروبي

النوع			نظام 3 صفوف من أنبوبين
الطراز			22	32	52	62	72	82	102	122	142	162	202
تدفق الهواء (م3 / ساعة)	H	(m³/h)	298	428	619	671	813	988	1058	1480	1560	1983	2250
	M		253	364	526	570	691	840	899	1258	1326	1686	1913
	L		194	278	402	436	528	642	688	962	1014	1298	1463
قدرة التبريد (واط)	H	KW	1440	2060	2980	3500	4020	4500	5310	6870	7460	8610	10610
	M		1180	1690	2440	2870	3300	3690	4350	5630	6120	7060	8700
	L		910	1310	1890	2220	2550	2860	3370	4360	4740	5470	6740
قدرة التدفئة (واط)	H	KW	2440	3403	5299	5763	6372	7812	9211	11290	12110	15580	17290
	M		2010	2810	4370	4750	5260	6440	7600	9320	9990	12860	14270
	L		1530	2130	3310	3600	3980	4880	5760	7060	7570	9740	1081
المروحة	النوع		نظام السحب المزدوج للطرد المركزي
المروحة	العدد		1	1	2	2	2	2	2	3	3	3	4
قدرة	الإمداد		220/1/50
قدرة	الدخل المستهلكة		27	32	42	55	72	80	91	125	151	161	168
ملفات كويل	الصفوف		3	3	3	3	3	3	3	3	3	3	3
ملفات كويل	أقصى ضغط تشغيلي		1.6Mpa
قياس الأنبوب	أنبوب المياه		DN20
قياس الأنبوب	أنبوب التصريف		DN20
تدفق المياه	m³/h		0.25	0.37	0.52	0.6	0.7	0.76	0.93	1.23	1.33	1.5	1.85
انخفاض ضغط المياه	kPa		5.2	12.3	9.3	12.4	16.8	21.6	32.5	32.5	20.5	28	44.5
مستوى الضجيج dB(A)	H		33	34	36	37	39	43	44	44	46	47	49
	M		27	22	28	29	33	37	38	39	41	42	45
	L		22	23	24	24	27	29	30	32	32	32	34
الوزن الصافي	(kg)		18	20	22	23	25	27	29	30	34	34	37

وحدة فان كويل ظاهرة ذات طراز أوروبي

النوع			نظام 3 1 صفوف و4 أنابيب
الطراز			22	32	52	62	72	82	102	122	142	162	202
تدفق الهواء (م3 / ساعة)	H	(m³/h)	289	415	600	650	788	957	1025	1434	1512	1922	2180
	M		245	353	510	553	670	814	871	1219	1285	1633	1853
	L		191	274	396	429	520	632	677	947	998	1268	1439
قدرة التبريد (واط)	H	KW	1380	1980	2860	3360	3860	4320	5100	6600	7160	8270	10190
	M		1150	1640	2370	2790	3200	3590	4230	5470	5940	6860	8450
	L		900	1290	1860	2180	2510	2810	3310	4290	4660	5370	6620
قدرة التدفئة (واط)	H	KW	1590	2270	3290	3860	4440	4970	5860	7580	8240	9510	11710
	M		1340	1910	2760	3250	3930	4170	4920	6370	6920	7980	9840
	L		1030	1480	2140	2510	2880	3230	3810	4930	5350	6180	7610
المروحة	النوع		نظام السحب المزدوج للطرد المركزي
المروحة	العدد		1	1	2	2	2	2	2	3	3	3	4
قدرة	الإمداد		220/1/50
قدرة	الدخل المستهلكة		35	41	53	69	94	103	117	156	187	201	210
ملفات كويل	الصفوف		3 1	3 1	3 1	3 1	3 1	3 1	3 1	3 1	3 1	3 1	3 1
ملفات كويل	أقصى ضغط تشغيلي		1.6Mpa
قياس الأنبوب	أنبوب المياه		DN20
قياس الأنبوب	أنبوب التصريف		DN20
تدفق المياه	التبريد	m³/h	0.24	0.34	0.49	0.58	0.66	0.74	0.88	1.14	1.23	1.42	1.75
تدفق المياه	التدفئة	m³/h	0.13	0.18	0.23	0.3	0.32	0.37	0.45	0.53	0.6	0.75	0.98
انخفاض ضغط المياه	kPa		5.2	12.3	9.3	12.4	16.8	21.6	32.5	32.5	20.5	28	44.5
مستوى الضجيج dB(A)	H		33	34	36	37	39	43	44	44	46	47	49
	M		27	22	28	29	33	37	38	39	41	42	45
	L		22	23	24	24	27	29	30	32	32	32	34
الوزن الصافي	(kg)		20	22	24	26	28	30	32	33	37	37	42

الميزات

مرونة فائقة في التركيب، تتوفر بخيارات تثبيت رأسية وأفقية، مع إمكانية تبديل اتجاه وصلات أنابيب المياه (لليمين واليسار) بكل حرية وسهولة. كما يعتمد نظام التبريد على التوزيع الإقليمي بـ 6 طرق مختلفة لحركة وتدفق الهواء.
يعتمد النظام المحرك الكهربائي ثلاثي السرعات، حيث يتم إخضاع كل محرك لعملية توازن ديناميكي دقيقة لضمان أداء مستقر وخالٍ من الاهتزازات.
رأس التجميع مُصمم من النحاس المحزز داخلياً لتعزيز كفاءة التبادل، ومزود بصمام تصريف لضمان أعلى معايير الأمان.
ملفات التبريد والتدفئة مصنوعة من أنابيب النحاس النقي وزعانف الألومنيوم المحبة للماء، والتي تم تمديدها آلياً لتلتحم في كيان واحد بلا فواصل، مما يضمن كفاءة حرارية قصوى.
مروحة الطرد المركزي مزدوجة السحب تعمل بعجلة دفع مائلة للأمام، مما يحقق معادلة التدفق الهوائي الغزير مع أدنى مستويات الضجيج.
تتميز القواعد (الأرجل) بأنها قابلة للفصل عن الهيكل الرئيسي، مما يجعل عمليات النقل والتركيب غاية في السلاسة والسهولة.

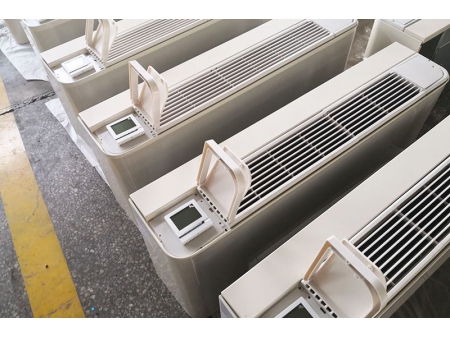

لوحة تحكم إلكترونية مغلقة تجمع كافة التوصيلات الكهربائية، ومثبتة بذكاء على نفس جهة وصلات المياه لتسهيل عمليات الفحص والصيانة.
