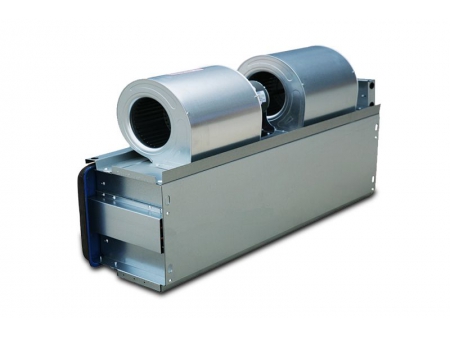

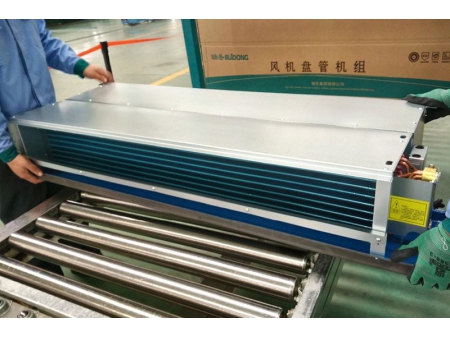

وحدات فان كويل مخفية (يتم تركيبها فوق السقف المعلق) Concealed Fan Coil Unit

طلب عرض سعر

الموقع الإلكتروني: http://ruidonghvac.asia/3-1-concealed-fan-coil-unit.html

تُعد وحدات الفان كويل المخفية (كونسيلد) الخيار الأمثل والأكثر انتشاراً في أرقى الفنادق، وأفخم المطاعم، والمنشآت الصناعية، والمرافق الطبية، والمراكز التجارية الكبرى، حيث صُممت بهيكل خارجي فائق الصلابة من أجود صفائح الفولاذ المقاوم، لضمان أداءٍ استثنائي وعمرٍ افتراضي مديد.

تنزيل ملفات PDF

شاهد الفيديو

المواصفات الفنية

وحدة فان كويل مخفية (كونسيلد)

النوع		نظام صفين من أنبوبين
الطراز		RFP-34	RFP-51	RFP-68	RFP-85	RFP-102	RFP-136
تدفق الهواء (م3 / ساعة)	H	340	530	700	860	1020	1400
	M	270	420	560	700	810	1140
	L	200	310	420	520	610	850
قدرة التبريد (واط)	H	1770	2670	3530	4450	5300	7060
قدرة التدفئة (واط)	H	2700	4050	5400	6750	8100	10800
القدرة الداخلة المستهلكة (واط)	12Pa	32	46	56	75	94	134
	30Pa	40	54	72	87	102	155
	50Pa	46	65	84	98	112	174
مستوى الضجيج dB(A)	12Pa	37	39	41	43	46	46
	30Pa	40	42	44	46	47	48
	50Pa	42	44	46	47	49	50
تدفق المياه	m³/h	0.31	0.47	0.62	0.78	0.93	1.23
انخفاض ضغط المياه	kPa	30	30	30	40	40	40
نوع المروحة		مروحة الطرد المركزي ذات السحب المزدوج والريش المتعددة المائلة للأمام
نوع المحرك		محرك الحث غير المتزامن بمكثف التشغيل
ملفات كويل	صفوف الملفات	2
ملفات كويل	ضغط التشغيل	الضغط القياسي (1.6MPa)، ضغط الاختبار (2.5MPa)
قياس الأنبوب	أنابيب المياه	وصلات الربط R3/4 (سنون داخلية)
قياس الأنبوب	أنبوب التصريف	وصلات الربط R3/4 (سنون داخلية)
الوزن الصافي	(kg)	12.7	14.2	16.1	17.4	18.5	25.8
ملحقات إضافية		منظم الحرارة (ثيرموستات)، صمام التحكم الثنائي والثلاثي الاتجاه، صندوق الراجع للهواء

وحدة فان كويل مخفية (كونسيلد)

النوع		نظام 4 أنابيب بـ 3 1 من الصفوف
الطراز		RFP-34	RFP-51	RFP-68	RFP-85	RFP-102	RFP-136	RFP-170	RFP-204	RFP-238
تدفق الهواء (م3 / ساعة)	H	340	510	680	850	1020	1360	1700	2040	2380
	M	265	405	535	680	790	1060	1360	1595	1904
	L	195	305	405	510	585	790	1020	1180	1428
قدرة التبريد (واط)	H	1890	2830	3780	4680	5610	7350	9000	10800	12600
قدرة التدفئة (واط)	H	1480	2220	2960	3720	4150	5180	6700	7290	8500
القدرة الداخلة المستهلكة (واط)	12Pa	37	52	62	76	96	134	152	189	228
	30Pa	44	59	72	87	108	156	174	212	253
	50Pa	49	66	84	100	118	174	210	250	300
مستوى الضجيج dB(A)	12Pa	37	39	41	43	46	46	48	50	52
	30Pa	40	42	44	46	47	48	50	52	54
	50Pa	42	44	46	47	49	50	52	54	56
تدفق المياه	التبريد	0.33	0.5	0.67	0.8	0.96	1.26	1.55	1.86	2.18
تدفق المياه	التدفئة	0.13	0.19	0.25	0.32	0.37	0.45	0.58	0.63	0.73
انخفاض ضغط المياه	kPa	30	30	30	30	40	40	40	40	50
نوع المروحة		مروحة الطرد المركزي ذات السحب المزدوج والريش المتعددة المائلة للأمام
نوع المحرك		محرك الحث غير المتزامن بمكثف التشغيل
ملفات كويل	صفوف الملفات	3 1
ملفات كويل	ضغط التشغيل	الضغط القياسي (1.6MPa)، ضغط الاختبار (2.5MPa)
قياس الأنبوب	أنابيب المياه	وصلات الربط R3/4 (سنون داخلية)
قياس الأنبوب	أنبوب التصريف	وصلات الربط R3/4 (سنون داخلية)
الوزن الصافي	(kg)	15.4	17.2	19.1	20.5	22	29.7	31.5	35.6	41.5
ملحقات إضافية		منظم الحرارة (ثيرموستات)، صمام التحكم الثنائي والثلاثي الاتجاه، صندوق الراجع للهواء

ملاحظات

تعتمد كافة البيانات الواردة في الجداول أعلاه على حالات تدفق الهواء للنطاق المرتفع، مع مراعاة قيم الضغط الزائد المقابلة لها.
تستند سعة التبريد إلى القيم المحققة عند درجة حرارة مياه داخلة قدرها 7 درجات مئوية، وفارق حراري بين المدخل والمخرج يبلغ 5 درجات مئوية، بينما تكون درجة حرارة الهواء الداخل عند 27 درجة مئوية (للميزان الجاف) و19.5 درجة مئوية (للميزان الرطب).
تستند سعة التدفئة إلى القيم المحققة عند درجة حرارة مياه داخلة قدرها 60 درجة مئوية، وفارق حراري بين المدخل والمخرج يبلغ 5 درجات مئوية، ودرجة حرارة هواء داخل عند 21 درجة مئوية (للميزان الجاف)، مع اعتماد نفس معدل تدفق المياه المستخدم في حالة التبريد.
تم قياس مستويات الضجيج داخل غرفة معزولة تماماً عن الصدى، وعلى بعد 1.5 متر من الجهة الأمامية والسفلية لوحدات التشغيل.
التردد القياسي للطاقة هو 50 هرتز، مع توفر خيار 60 هرتز بطلب خاص، يرجى إخطارنا عند الطلب في حال رغبتكم في ذلك.
التصميم القياسي للهيكل يعتمد على توصيل الأنابيب من الجهة اليسرى، مع إمكانية التوصيل من الجهة اليمنى كخيار إضافي، يرجى إبلاغنا بذلك عند تقديم الطلب..
