مجفف بالأسطوانة الدوارة (كفاءة عالية في تجفيف المواد في مختلف الصناعات) Rotary Drum Dryer

طلب عرض سعر

الموقع الإلكتروني: http://fertilizermachine-ae.com/3-1-rotary-drum-dryer.html

حلول تجفيف وتبريد وطلاء الأسمدة

يُعد مجفف الأسطوانة الدوارة من المعدات الحيوية التي تُستخدم على نطاق واسع في العديد من الصناعات، مثل الأسمنت، والتعدين، والبناء، والصناعات الكيميائية والغذائية، وكذلك في صناعة الأسمدة.

المكوّنات الرئيسية

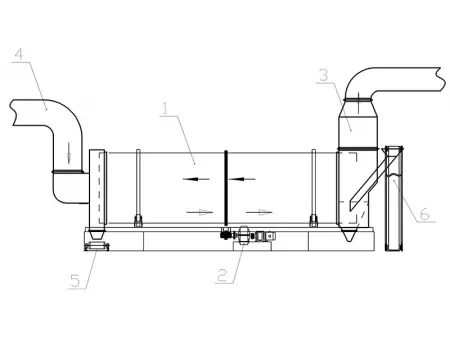

يتكون المجفف ذو الأسطوانة الدوارة من أسطوانة أسطوانية الشكل، وريش داخلية لرفع المواد، وجهاز نقل حركة، ووحدات دعم، بالإضافة إلى غطاء محكم الإغلاق. كما يحتوي على فتحة إدخال للمواد ومنفذ إخراج، مزودين بمزدوجات حرارية تتيح مراقبة دقيقة لتغيرات درجات الحرارة عند طرفي المجفف.

المواصفات

قياس الأسطوانة (م)	الطاقة الإنتاجية (طن/ ساعة)	القدرة (كيلو وات)	موديل المحرك	موديل المخفض	النسبة	الوزن (طن)
Ø1×10m	0.5-1	5.5	Y132M2-6	ZL400- Ⅱ	25	10.5
Ø1.2×10m	1-2	7.5	Y160M-6	ZL500-I	25	13.5
Ø1.5×12m	2-5	11	Y160L-6	JZQ500-Ⅲ	25	18.9
Ø1.5×15m	4-6	15	Y180L-6	JZQ500-Ⅲ	25	21
Ø1.8×12m	5-8	18.5	Y200L1-6	ZQ50-16Ⅱ	16.46	22.83
Ø2.2×12m	6-10	18.5	Y200L1-6	JZQ650-Ⅲ	31.5	37.6
Ø2.2×14m	7-12	18.5	Y200L1-6	JZQ650-Ⅲ	31.5	40
Ø2.2×16m	9-14	30	Y225M-6	JZQ750-Ⅲ	31.5	45
Ø2.4×14m	10-16	30	Y250M-6	JZQ750-Ⅲ	31.5	51
Ø2.4×18m	12-18	37	Y250M-6	ZL85-13-I	27.16	54
Ø2.4×20m	14-22	37	Y250N-6	ZL85-13-I	27.16	54.14
Ø3×20m	16-25	55	Y250M-4	ZL100-16-I	41.52	78
Ø3×25m	32-36	75	YR280M-4	ZL100-16-I	41.52	104.9

تُصنع الأسطوانة من فولاذQ235، مع إمكانية تخصيص البطانة الداخلية لتكون من الفولاذ المقاوم للصدأ حسب الطلب.

آلية العمل

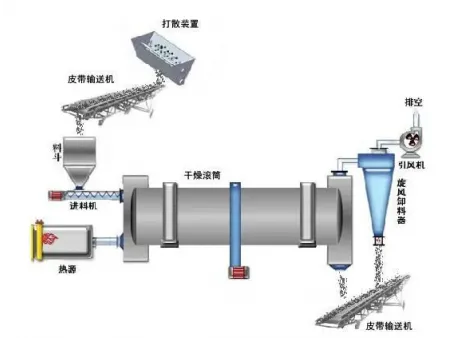

يعتمد المجفف في تشغيله على مصدر حراري ناتج عن وحدة احتراق. ويستخدم نظام تسخين بالتيار العكسي، حيث يدخل الهواء الساخن من جهة مخرج المواد، بينما تدخل المادة المراد تجفيفها من صندوق التغذية إلى داخل الأسطوانة المائلة الدوارة. كما تعمل رافعة حلزونية على دفع المادة نحو الطرف الخلفي للأسطوانة، وخلال دوران الأسطوانة، تتقلب المادة باستمرار وتُرفع وتُسقط مراراً بواسطة الريش الداخلية. ولذا، تُتيح هذه الحركة تلامساً كاملاً وفعالاً بين المادة والهواء الساخن، مما يضمن تبادلاً حرارياً كافياً وتجفيفاً تدريجياً للرطوبة الموجودة في المادة.

نماذج من الموقع

قامت شركة Anhui Hui’ang Chemical بطلب مجفف بأسطوانة دوارة بمقاسØ2.4×24 متر، ويجري حالياً تصنيعه.

اختارت شركة Xinjiang Yuxiang Huyang Chemical مجفف بأسطوانة دوارة بمقاس Ø2.0×20 متر، ليُضاف إلى خطوط إنتاجها المتقدمة.

اختارت شركة Gansu Wobao Agriculture مجفف بأسطوانة دوارة بقياس Ø2.2×24 متر لتعزيز قدراتها الإنتاجية.

طلبت شركة Gansu Fenggu Gaoke مؤخراً مجفف بأسطوانة دوارة جديد بقياسØ2.2×24 متر ضمن توسعة قدراتها الإنتاجية.
