ماكينة تصنيع أنابيب معدنية مموجة
طلب عرض سعر
الموقع الإلكتروني: http://ductmachine-ae.com/2-corrugated-metal-pipe-machine.html
CSP-3-5000
Corrugated Metal Pipe Machine

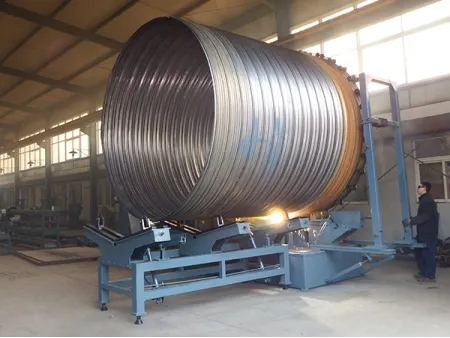

ماكينة تصنيع الأنابيب الفولاذية المموجة الحلزونية لتحويل لفائف الصلب إلى أنابيب فولاذية مموجة كبيرة القطر
CSP-3-5000
Corrugated Metal Pipe Machine
ماكينة تصنيع الأنابيب الفولاذية المموجة الحلزونية لتحويل لفائف الصلب إلى أنابيب فولاذية مموجة كبيرة القطر
المميزات
- تُستخدم هذه الماكينة أساسًا لإنتاج أنابيب فولاذية حلزونية مموجة كبيرة القطر وسميكة ، بطول أنبوب يصل إلى 12 مترًا.
- مصممة لتصنيع أنابيب حلزونية بسماكة 1.5-3.0 مم، وتتميز بتصميم هيكل منقسم يسمح باستيعاب لفائف فولاذية أكبر، مما يقلل من تكرار التغيير ويزيد من كفاءة الإنتاج.
- مزودة بمحرك رئيسي بقوة 37 كيلوواط لتوفير طاقة قوية، وتصل سرعة التغذية إلى 20 متر/دقيقة لضمان كفاءة إنتاج عالية.
- يمكن استخدام الواح فولاذية بعرض 320 مم، مما يزيد من كفاءة استخدام المواد ويعزز إنتاج الأنابيب.
- يتم ضغط التمويجات مباشرة على الالوح، مما ينتج أنابيب جاهزة بقدرة تحمل عالية.
التطبيقات:
تُستخدم هذه الماكينة بشكل رئيسي لتصنيع أنابيب فولاذية معدنية مموجة (CMP) للتطبيقات الهندسية والصناعية الثقيلة، بما في ذلك:
- المجاري المائية (Culverts)
- قواعد أعمدة طاقة الرياح
- أنابيب الصرف الصحي المدفونة
- تثبيت الرمال في قاع البحر
- مشاريع الصرف الصحي العام
المواصفات الفنية لماكينة تصنيع الأنابيب المعدنية المموجة:
- قطر الأنابيب الحلزونية300-5000 مم
- المادةصلب مدلفن على البارد (1.5-3.0 مم)
- عرض اللوح الفولاذي330 مم، 285 مم
- وحدة فك اللفةتغذية أوتوماتيكية، دعم هيدروليكي، فرامل هوائية
- الحد الأقصى لحمولة وحدة فك اللفة3000 كجم
- القطر الداخلي للفة460-520 مم
- الحد الأقصى للقطر الخارجي للفة1400 مم
- نوع الدرردرز حلزوني
- حجم التمويجات76×25 مم، 68×13 مم
- سرعة التغذية0-20 متر/دقيقة (قابلة للتعديل)
- طريقة القطعقطع متزامن بالبلازما
- نظام الطاقةكهرباء، هيدروليك
- وزن الماكينة15 طن
- أبعاد الماكينة4.5×2.1×1.4 م
- أبعاد وحدة فك اللفة2.1×1.2×1.75 م
- أبعاد رف التفريغ3.2×2.1×1.2 م
- إجمالي القدرة44.5 كيلوواط
- مصدر الطاقة380 فولت / 50 هرتز / 3 فاز (تتوفر مصادر طاقة أخرى أيضًا)
- نظام التحكمPLC

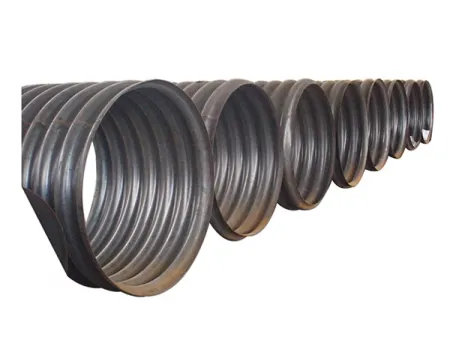

مواصفات الأنابيب العدنية المموجة:
| النوع | الحجم (مم) | ||
| مسافة الموجة (P) | عمق الموجة(H) | نصف قطر الموجة(R) | |
| 1RS | 68±2 | 13 | 12 |
| 3RS | 76±2 | 25 | 15 |
| قطر الانبوب(D) | 1RS | 3RS | |||||
| السمك | السمك | ||||||
| 1.6 | 2.0 | 2.5 | 3.0 | 2.0 | 2.5 | 3.0 | |
| 300 | O | O | |||||
| 400 | O | O | |||||
| 450 | O | O | |||||
| 500 | O | O | |||||
| 600 | O | O | O | ||||
| 700 | O | O | O | ||||
| 800 | O | O | O | ||||
| 900 | O | O | O | ||||
| 1000 | O | O | O | 0 | |||
| 1200 | O | O | O | O | O | O | O |
| 1350 | O | O | O | O | O | O | |
| 1500 | O | O | O | O | O | ||
| 1650 | O | O | O | O | O | ||
| 1800 | O | O | O | ||||
| 2000 | O | O | |||||
| 2200 | O | O | |||||
| 2400 | O | O | |||||
| 3000 | O | O | |||||
