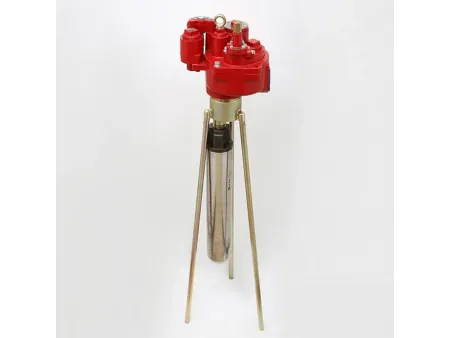

Submersible Pump

المضخة الغاطسة الخاصة بنا تعمل كوحدة قدرة لنقل الوقود في أنظمة تخزين محطات الوقود. وهي تتكون من رأس المضخة، جسم المضخة، وخطوط الأنابيب المتصلة، وتوفر ضغط رفع عالي وسعة تدفق كبيرة، مما يلبي متطلبات التزويد بالوقود المضغوط في محطات الوقود ويحسن بشكل كبير من كفاءة توصيل الوقود.

وقد تم تصميمها خصيصاً لمعالجة التحديات المرتبطة بنقل الوقود لمسافات طويلة وبارتفاعات كبيرة، حيث تمنع بفعالية حدوث ظاهرة التجويف (Cavitation) في البيئات ذات الارتفاع العالي ودرجات الحرارة المرتفعة.

تتميز المضخة الغاطسة بهيكل مقاوم للانفجار بالكامل، مما يضمن التشغيل الآمن للمضخات الكهربائية في تطبيقات محطات الوقود.

المواصفات

الموديل	QYB380R	QYB380RB	QYB380R1	QYB380R1B
مضاد للانفجار (علامة على رأس المضخة)	ExdⅡB T4 Gb
مضاد للانفجار (علامة على جسم المضخة)	Ex s ⅡB T4 Ga
درجة حماية رأس المضخة	IP55
درجة حماية جسم المضخة	IPX8
أقصى معدل للتدفق	380 لتر في الدقيقة
أقصى ارتفاع رفع	≥40m
الجهد المقنن	220V/50Hz	220V/60Hz	380V/50Hz	380V/60Hz
التيار المقنن	≤11.4A	≤12	≤4.1A	≤4.5A
القدرة المقننة	1.5kW
السرعة المقننة	2850 دورة في الدقيقة	3400 دورة في الدقيقة	2850 دورة في الدقيقة	3400 دورة في الدقيقة
نمط التشغيل	S1
مستوى الضوضاء	≤68dB(A)
نوع سن فتحة الخروج	سن داخلي (أنثى) NPT 2”
قيمة سعة مكثف بدء التشغيل للمضخة	45μF, 450VAC		_

تم تصميم وتصنيع واختبار المضخة الغاطسة وفقاً للمعايير التالية، وقد حصلت على شهادة مقاومة للانفجار (شهادة رقم (CE 18.4038X:

الأجواء القابلة للانفجار GB3836.1-2010 – الجزء 1: المتطلبات العامة للمعدات
الأجواء القابلة للانفجار GB3836.2-2010 – الجزء 2: المعدات المحمية بواسطة الغلاف المقاوم للانفجار "d"
الأجواء القابلة للانفجار GB3836.3-2010 – الجزء 3: المعدات المحمية بزيادة الأمان "e"
الأجواء القابلة للانفجار GB3836.9-2014– الجزء 9: المعدات المحمية بالتغليف "m"
المتطلبات الفنية للسلامة للحماية من الانفجار في محطات تعبئة الوقود GB22380.1-2008– الجزء 1
المتطلبات الفنية للحماية من الانفجار في موزعات الوقود
الأجواء القابلة للانفجار IEC60079-33:2012 - الجزء 33: حماية المعدات باستخدام وسيلة الحماية الخاصة "s"
المعيار المؤسسي Q/ZMD08-2020 مضخات الزيت الغاطسة

بيئة التشغيل

درجة الحرارة: من -20 إلى 40 درجة مئوية

الرطوبة النسبية: من 30 إلى 90%

الضغط الجوي: من 80 إلى 110 كيلو باسكال

تتوافق مع البيئات القابلة للانفجار:

هيكل المضخة: مناسب للعمل في المنطقة (Zone 0) من بيئات الغازات القابلة للانفجار
رأس المضخة: مناسب للعمل في المنطقة (Zone 1) من بيئات الغازات القابلة للانفجار

متطلبات التركيب: يجب التركيب في موقع خالي من الاهتزازات وبأدنى قدر ممكن من الصدمات الميكانيكية

جودة الهواء: بيئة خالية من الغازات أو الأبخرة المسببة للتآكل والتي قد تلحق الضرر بالعزل

نمط التشغيل: تشغيل مستمر (نوع الخدمة S1)

أقصى سرعة: لا تزيد عن 3600 لفة في الدقيقة
