معدة حفر سطحي DTH لعمليات الحفر المفتوح، KG510/KG510H DTH Surface Drill Rig for Open Use
معدة الحفر السطحي DTH لعمليات الحفر المفتوح فئة KG510/KG510H هي أحد معداتنا الجديدة والمحسنة المستخدمة في عمليات التعدين ذات انبعاثات محرك الديزل. مزودة بمحرك Yuchai رباعي الأسطوانات (China III)، الحفارة تلبي جميع المعايير الوطنية ذات الصلة بالانبعاثات والتأثير البيئي. يعمل جنزير الإطار القابل للطي والدفع الرباعي مع تسوية الجنزير ومحرك الحركة بمكبس على تحسين ضغط العمل وقدرة الصعود للمعدة.
معدة الحفر DTH لعمليات الحفر المفتوح فئة KG510Hمزودة بمجمع غبار، مما يجعل التشغيل أكثر ملاءمة للبيئة وموثوقية.
المواصفات العامة
قطر الحفر: من 105 إلى 152Φ مم
عمق الحفر الاقتصادي: 25 متر
طريقة التغذية: أسطوانة الزيت – جنزير (leaf chain)
شوط التغذية: 3000 مم
القدرة الداعمة: YC4DK80-T302 (58 كيلو وات\2200 لفة في الدقيقة)\ Yuchai YC4DK80-T302 (58 كيلو وات\2200 لفة في الدقيقة)
| موديل الحفارة | KG510 | KG510H |
| وزن الماكينة بالكامل | 6500KG | 7000KG |
| الأبعاد الخارجية | 6800×2200×2850mm | 6800×2450×2850mm |
| صلابة صخور الحفر | f=6-20 | |
| قطر الحفر | Φ105-152mm | |
| عمق الحفر الاقتصادي | 25m | |
| سرعة الدوران | 0-100rpm | |
| عزم الدوران | 3000N·m | |
| قوة الرفع | 40KN | |
| طريقة التغذية | أسطوانة الزيت – جنزير (leaf chain) | |
| شوط التغذية | 3000mm | |
| سرعة الحركة | 0-3.5km/h | |
| القدرة على الصعود | ≤30° | |
| الإرتفاع عن الأرض (الخلوص) | 440mm | |
| زاوية ميول الذراع | أسفل: 135°، أعلى: 50°، الكلي: 185° | |
| زاوية تأرحج الذراع | يسار: 50°، يمين: 50°، الكلي: 100° | |
| زاوية الأنحدار لذراع الحفر | أسفل: 50°، أعلى: 25°، الكلي: 75° | |
| زاوية تأرحج ذراع الحفر | يسار: 45°، يمين: 45°، الكلي: 90° | |
| زاوية تسوية الجنزير | ±10° | |
| الطول التعويضي للذراع | 900mm | |
| قدرة الدعم | YC4DK80-T302(58KW/2200r/min）/Yuchai YC4DK80-T302(58KW/2200r/min) | |
| مطرقة DTH | K4 | |
| ذراع الحفر | Φ76×3morΦ89×3m/Φ76×3m or Φ89×3m | |
| استهلاك الهواء | من 13 إلى 22 متر مكعب في الدقيقة | |
| أقصى ارتفاع للفجوة الأفقية | 2850mm | |
| أدنى ارتفاع للفجوة الأفقية | 900mm | |

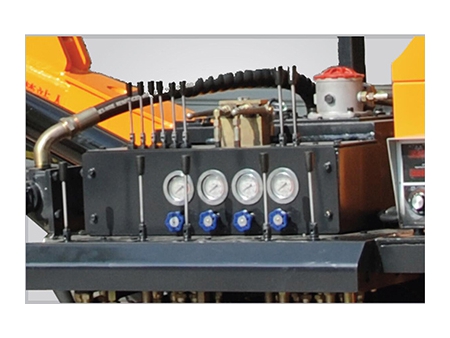

- لوحة تحكم سهلة الاستخدام

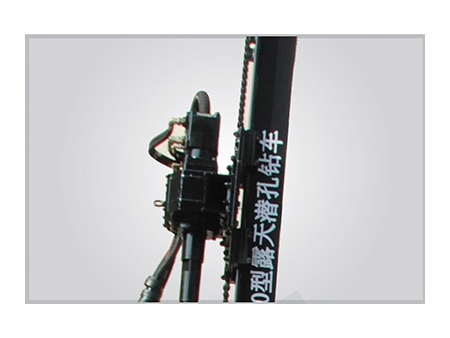

- الدوار ذو العزم العالي

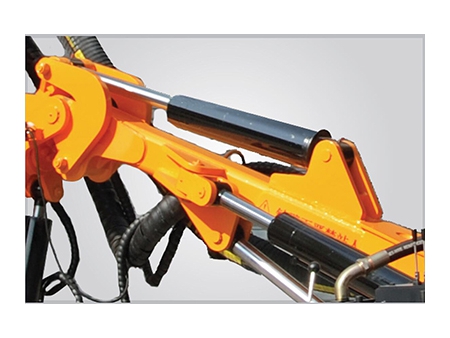

- نظام هيدروليكي مستقر

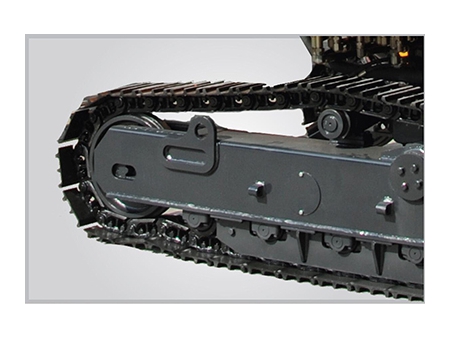

- جنزير فولاذي قابل للتكيف مع جميع التضاريس

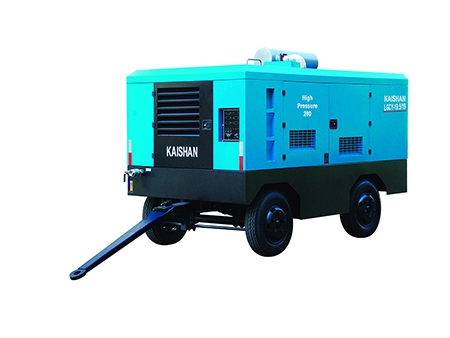

- ضاغط هواء لولبي متنقل
