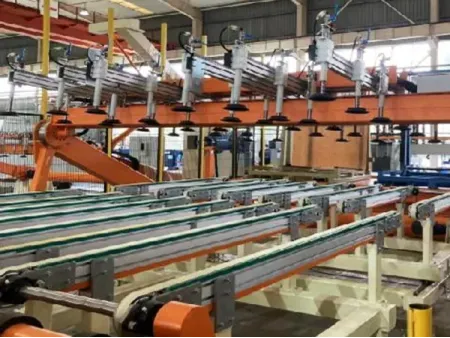

نظام أوتوماتيكي لتجميع وتكديس الألواح الزجاجية Glass Stacking Machine
يُستخدم نظام التجميع والتكديس في خط إنتاج ألواح الزجاج العائم (الطافي) لعمليات مناولة الألواح الزجاجية
يُجسّد هذا الجهاز قمّة الابتكار في أنظمة مناولة الزجاج، إذ يعتمد آلية نقل أفقية متطورة تمكّنه من التقاط ألواح الزجاج بدقّة من سطحها العلوي وترتيبها بسلاسة في وضعٍ مسطّح ومستقر. كما تجدر الإشارة إلى أنه يتوفر بنوعين لتلبية مختلف احتياجات الإنتاج: الجهاز الأفقي بالإدخال والجهاز الأفقي المتنقل (متحرك ذهابا وإياباً)، وكلا النظامين مصمّمان خصيصاً لخطوط إنتاج زجاج الفلوت (الزجاج العائم)، حيث يضمنان أداءً فائق الموثوقية، وكفاءة تشغيلية عالية، وتحكّمًا دقيقًا في عملية الرصّ لضمان أقصى درجات الجودة والإنتاجية.
- القدرة الكهربائية: 43.7 كيلوواط
- ضغط التشغيل: 0.6 ميجاباسكال
- دقة العمل: ±0.3 مم
- أقصى سرعة رصّ/ تكديس: 12 ثانية/لوح
- أبعاد لوح الزجاج (العرض × الطول): (3000 إلى 3660) × (2134 إلى 6000) مم
- سماكة لوح الزجاج: 3إلى19 مم
- أقصى حمولة: 850 كجم
يوفر الجهاز مرونة عالية في مناولة ألواح الزجاج بفضل إمكانية التبديل الذكي بين وضعي الالتقاط العلوي والسفلي، مما يتيح أداءً أكثر دقة وسلاسة في جميع ظروف التشغيل. كما يتوفر بنوعين لتلبية احتياجات الإنتاج المختلفة: جهاز التكديس العمودي للألواح الصغيرة والمتوسطة وجهاز التكديس العمودية للألواح الكبيرة (ذات المقاسات الكبيرة)، حيث يُستخدم هذا النظام بشكل أساسي في خطوط إنتاج زجاج الفلوت (الزجاج العائم)، ويجمع بين الاعتمادية العالية والكفاءة التشغيلية الممتازة، ليضمن عمليات رصّ وتكديس دقيقة وآمنة لمختلف أحجام الزجاج.
- القدرة الكهربائية: 35.45 كيلوواط
- ضغط التشغيل: 0.6 ميجاباسكال
- دقة التشغيل: ±0.3 مم
- أقصى سرعة رصّ وتكديس: 6 ثوانٍ/لوح
- أبعاد لوح الزجاج (العرض × الطول): (915 إلى 4800) × (1070 إلى 3660) مم
- سماكة لوح الزجاج: 1.5إلى15 مم
- الحمولة القصوى: 700 كجم

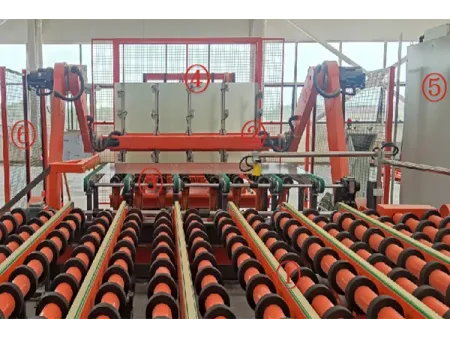

يتميّز نظام التكديس الزجاجي الآلي بهيكل متعدد المفاصل مزوّد بآلية قبض متطورة تتيح له أداء عدة أوضاع تشغيلية بمرونة عالية، حيث يمكنه تنفيذ التقاط الزجاج من الأعلى أو الأسفل مع التحوّل التلقائي بين الأوضاع وفقًا لمتطلبات خط الإنتاج، مما يضمن أداءً ذكياً ومتناسقاً في مختلف مراحل العمل. كما يُستخدم هذا النظام فائق السرعة أساساً في خطوط إنتاج الزجاج المدرفل (Rolled Glass)، كما يتوافق أيضاً مع خطوط إنتاج زجاج الفلوت/ الزجاج العائم وخطوط المعالجة العميقة، ليقدّم مستوى استثنائي من الكفاءة التشغيلية والتحكّم الدقيق والاعتمادية المستمرة.
مكوّنات النظام
- وحدة التدوير
- وحدة الرصّ (التكديس) الرئيسية
- نظام نقل الألواح
- طاولة التدوير للرصّ
- نظام التحكم الكهربائي
- نظام الحماية والسلامة
المواصفات الفنية
- القدرة الكهربائية: 22.45 كيلوواط
- ضغط التشغيل: 0.6 ميجاباسكال
- دقة التشغيل: ±0.3 مم
- أقصى سرعة رصّ (تكديس): 6 ثوانٍ/لوح
- أبعاد لوح الزجاج (العرض × الطول): (800 إلى 1600) × (1400 إلى 2500) مم
- سماكة لوح الزجاج: 1.5إلى8 مم
- الحمولة القصوى: 75 كجم
ماكينة التحميل الآلية للألواح الزجاجية ذات المقاسات الكبيرة
- أبعاد لوح الزجاج (العرض × الطول): (2400 إلى 3800) × (3000 إلى 6000) مم
- سماكة لوح الزجاج: 4إلى22 مم
- القدرة القصوى للتحميل: 1200 كجم
- زمن دورة التحميل: 24 ثانية/لوح
- الوظائف: خيارات متعددة تشمل التحميل، التفريغ، أو التحميل التفريغ حسب متطلبات خط الإنتاج، وقد تم تصميمها لتوفير أداء موثوق وفعّال في التعامل مع الألواح الزجاجية كبيرة الحجم، مع مرونة تشغيلية عالية تلبي مختلف احتياجات الإنتاج الحديثة.
ماكينة التحميل الآلية للألواح الزجاجية ذات المقاسات المتوسطة والصغيرة
- أبعاد لوح الزجاج (العرض × الطول): (2060 إلى 4880) × (830 إلى 3660) مم
- سماكة لوح الزجاج: 2إلى12 مم
- القدرة القصوى للتحميل: 540 كجم
- زمن دورة التحميل:
الألواح الصغيرة: 7 ثوانٍ/لوح
الألواح المتوسطة: 11 ثانية/لوح - الوظائف: خيارات متعددة تشمل التحميل، التفريغ، أو التحميل التفريغ حسب متطلبات خط الإنتاج، حيث تم تصميم هذه الماكينة لتوفير أداء عالي الدقة وموثوقية مستمرة في مناولة الألواح الزجاجية بمختلف المقاسات، مع مرونة تشغيلية تلبي احتياجات خطوط الإنتاج الحديثة بكفاءة وسرعة.
نطاق معالجة واسع ومرن
تعتمد آلية التكديس على عدة أكواب شفط مزوّدة بعوارض عرضية قابلة للتمديد وهياكل دعم قوية، مما يتيح لها التعامل مع ألواح الزجاج بمختلف الأحجام والأشكال بكفاءة عالية، تضمن هذه المرونة التشغيلية انسيابية وسلاسة في العمل، مع القدرة على التكيف مع متطلبات الإنتاج المتنوعة دون أي تأثير على الدقة أو السرعة.
سرعة دورة التقاط عالية
تعتمد آلية التكديس على نظام تحكم PLC متطور مزوّد بـ خوارزميات ذكية تمكنها من معالجة إشارات الحساسات وتنفيذ أوامر الحركة بسرعة ودقة عالية، حيث تؤدي هذه التقنية إلى تقليل زمن دورة الالتقاط بشكل ملحوظ، ما يزيد من كفاءة الإنتاج ويضمن أداءً سلساً ومتسقاً حتى في خطوط الإنتاج عالية السرعة.
رصّ وتكديس الألواح الزجاجية بدقة عالية
يعتمد نظام الرصّ على محركات سيرفو فائقة الأداء، وآليات تروس وقضبان مسننة عالية الدقة، إلى جانب حساسات متقدمة للكشف والمراقبة. وبفضل خوارزميات تحكم متطورة، يضمن النظام تموضعاً استثنائي الدقة لكل لوح زجاجي ورصّاً متقناً ومتسقاً، مما يعزز جودة الإنتاج ويحقق موثوقية تشغيلية فائقة حتى في خطوط الإنتاج عالية السرعة.
المرونة والتكيف العالي
تم تصميم نظام التكديس ليتكيّف مع متطلبات الصناعة الحديثة والمتغيرة، متجاوزاً القيود التقليدية للأذرع الروبوتية، حيث تتيح تكويناته القابلة للتخصيص التكيف مع عمليات مختلفة، مع القدرة على معالجة ألواح زجاجية بمقاسات متنوعة وتلبية متطلبات متخصصة للرصّ والتحميل/التفريغ. كما توفر هذه المرونة أداءً سلساً وموثوقاً، مع إمكانية التكيف السريع مع تغيّر احتياجات الإنتاج، ما يعزز الكفاءة التشغيلية والإنتاجية بشكل ملموس.
