ماكينة القطع بألياف الليزر FLY Pro4020/6020
المواد القابلة للتطبيق
الفولاذ الكربوني، الفولاذ المقاوم للصدأ، سبائك الألمنيوم، النحاس الأصفر والمواد المعدنية الأخرى.
| مساحة العمل | 4000*2000مم/6000*2000مم | وزن الماكينة | 8t/10t |
| طاقة الليزر | 1000/1500/2000/3000/4000/6000W | الأنابيب القابلة للتطبيق | قطر دائرة القطاع المحدد أقل من أو تساوي 160 مم |
| شوط المحور X | 4010مم/6010مم | أقصى وزن لقطع العمل من الأنابيب | 100 كغم |
| شوط المحور Y | 2050مم | شوط المحور X1 (شوط الطاولة الدوارة) | 1500مم |
| شوط المحور Z | 300مم | أقصى سرعة تموضع لمحور X1 | 80(متر/دقيقة |
| دقة إعادة التموضع لمحوري X\ Y | ±0.03مم/m | أقصى سرعة تموضع لمحور A | 100rpm |
| أقصى سرعة ارتباط لمحوري X\Y | 140 (متر/دقيقة | دقة التموضع لمحوري A\ B | ±10مم |
| أقصى تسارع للتموضع | 1.4g | الأبعاد الكلية (الأبعاد الكلية لا تشمل أنابيب القطع) | 13m*3.6m*2.05m (11m*3.6m*2.05m) 17.5m*3.6m*2.05m (15m*3.6m*2.05m) |

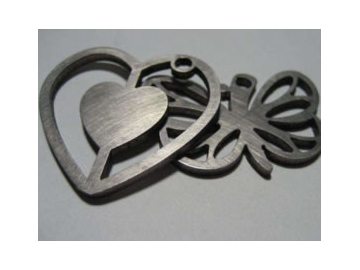

عينات من استخدامات الليزر:
الخصائص
1. منصة العمل الخاصة لماكينة قطع الأنابيب بالليزر اختيارية. الأنبوب والصفيحة المعدنية يمكن استبدالهما بسهولة. تصميم التقارن الأمامي يضمن قابلية التشغيل الجيدة وسهولة الوصول الجانبي.
2. نقطة معالجة قطع الأنابيب تضبط في داخل غلاف الأمان للحفاظ على سلامة المشغلين.
3. آلية قطع المواسير يمكنها تغذية 1.5 متر من الأنابيب في نفس الوقت. والمقطع القادم سوف تتم تغذيته بعد قطع الجزء الأخير، والطول الكلي لأنبوب المادة الخام يمكن قطعه ومعالجته.
4. الفكوك المختلفة تتكيف مع الأنواع المختلفة من أنابيب الفولاذ، مثل الزاوية، القناة وفولاذ شكل I.
5. ماكينة قطع الأنابيب بألياف الليزر بالتركيبة القنطرية ذات الرف الملحوم ذو القوة العالية، المعدة خضعت لمعالجة إزالة الأجهادات لتحقيق المتانة الجيدة والتقليل من التشوه.
6. نظام محرك المؤازرة للتشغيل بدقة عالية والمشترك مع آلية الحركة ذات الدقة العالية لتحقيق دقة التركيب العالية، عزم الحركة العالي، أنخفاض معدل الخطأ في الحركة والأداء الديناميكي الممتاز.
7. قاعدة البيانات الفنية المدمجة والتشغيل البسيط.
8. جهاز الحماية الخارجي الأمن والموثوق يحقق تصميم القفل الأمن ليحقق السلامة العالية
