ماكينة قطع الأنابيب والصفائح المعدنية بألياف الليزر CMA1530C-G-D
المواد القابلة للتطبيق
الكربون الفولاذي، الفولاذ السيليكوني، الفولاذ المقاوم للصدأ، سبائك الألمنيوم، سبائك التيتانيوم، الألواح المجلفنة، لوح الزنك المغطى بالألومنيوم، النحاس الأصفر، النحاس الأحمر والمواد المعدنية المتنوعة الأخرى.
| الموديل | CMA1530C-G-D |
| طاقة الليزر (واط | 500-2000 |
| نطاق القطع (مم) | ∅120*6000 |
| الأبعاد الكلية (مم) | 8000*3000*2300 |
| الوزن (كغم | 5000 |
| دقة التموضع (مم) | ±0.03/1000 |
| دقة إعادة التموضع (مم) | ±0.02/1000 |
| أقصى سرعة (متر/دقيقة | 60 |
| أقصى تسارع (G) | 0.8 |
| القدرة الكهربائية الكلية (KW) | 23 |
| مصدر الطاقة الكهربائية | ثلاثي الأطوار 380V/50Hz/60Hz |
| الظروف المحيطة بالعمل | درجة الحرارة: من 5 إلى 40 درجة مئوية، الرطوبة: من 5 إلى 80%، بدون تكثيف، بدون أو قلة الغبار. |

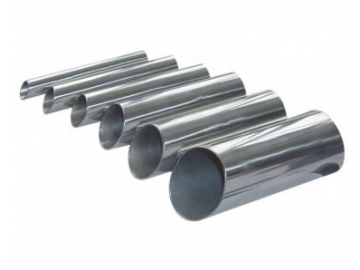

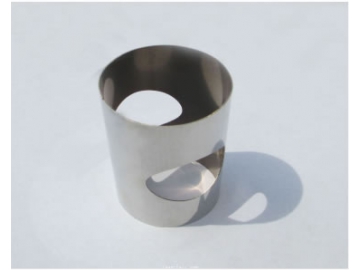

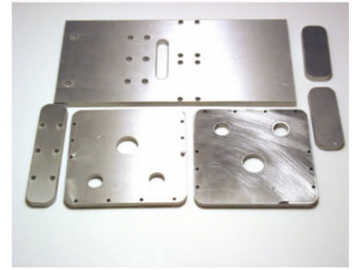

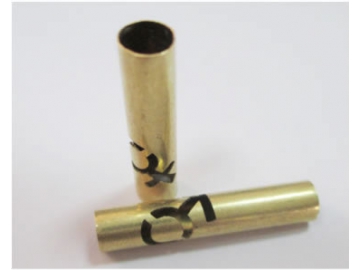

عينات من استخدامات الليزر:
الخصائص
1. ماكينة قطع الصاج والمواسير بألياف الليزر جُهزت بتركيبة القنطرة ذات المشغل المزدوج وفرش المخرطة الملحوم القوي. قنطرة التشطيب بالفرز خضعت لمعالجة التلدين ومعالجة التقادم بالاهتزاز للتخلص من الاجهادات.
2. تعتمد ليزر IPG الألماني، كابلات IGUS الألمانية.
3. تعتمد تلامسات SIMENS، قواطع SCHINEIDER ومحرك السيرفو والمكونات الأخرى من العلامات التجارية المعروفة.
4. تعتمد سبيكة الألمنيوم بمعايير الطيران ذات القوة العالية لتشكيل الدعامة، حيث تم معالجتها بواسطة العناصر المحدودة وتحليل المحاكاة الديناميكي، الرسومات وتقنيات التصنيع الآلي للتشطيب، تتميز بالوزن الخفيف، المتانة العالية والأداء الديناميكي الممتاز.
5. صمام الملف اللولبي للجهد الفائق لشركة SMC اليبانية، المكونات الكهربائية من شركتي Siemens و Schneider، الصمام التناسبي الإلكتروني الدقيق Rexroth.
6. نظام مسار الغاز يتكون من أكثر من 20 فئة من المكونات، تشمل الوظائف الكاملة مثل المراقبة المباشرة للضغط، منبه إرتفاع أو أنخفاض الضغط، المبادل الغازي الآلي. بدون تشغيل يدوي.
