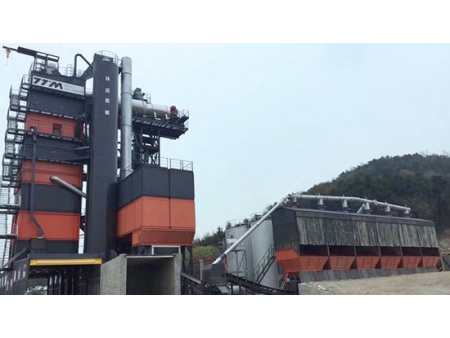

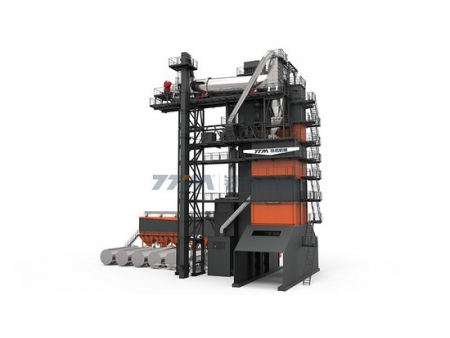

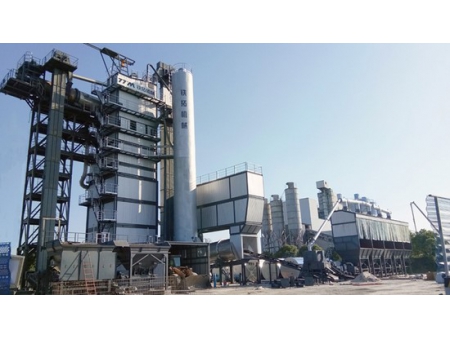

Eco-Friendly Hot Mix Asphalt Recycling Plant, TSE Series

السعة المقدرة لركام المواد الخام: من 80 إلى 320 (طن / ساعة)
السعة المقدرة لمواد الاسفلت المعاد تدويره RAP: من 48 إلى 160 (طن/ ساعة)

تُعتبر نظام مثالي ومتكامل ومتطور لإعادة تدوير الأسفلت (RAP) على الساخن بشكل مستقل وذلك عن طريق خلطه مع المواد الخام وبالتالي تمكين إعادة استخدام الأسفلت المعاد من السفلتة السابقة للطرق مما يجعلها صديقة للبيئة. كما لا تقتصر مهمة هذه المحطة على إعادة التدوير لمواد الاسفلت السابقة RAP للمساهمة في حل المشكلات البيئية فحسب، بل تساعد أيضًا شركات إنشاء الطرق على خفض التكلفة.

ولأنه تم تركيب الخلاط أسفل نظام الوزن RAP، فهذا يعني أنه تم التخلص من مجرى التغذية أو الحزام الناقل، لذلك يمكن لمحطة خلط الاسفلت هذه حل مشكلات انسداد المواد التي قد تحدث في أنبوب تغذية المواد RAP أو الحزام الناقل. إلى جانب ذلك، يوفر تصميم الهيكل المتكامل التكوين الأمثل لنظام تجميع الغبار والخلاط، مما يحسن بشكل كبير من كفاءة الإنتاج. كما تجدر الإشارة إلى أنه تم تزويد محطة إعادة تدوير الاسفلت RAP بوحدة تبديل حاصلة على براءة اختراع، مما يسمح بالتبديل بين الخلط المسبق والتغذية المباشرة بحرية.

حماية البيئة
    توفير الطاقة
  • تتميز بأن جميع الأجزاء المعرضة للجو مغطاة بطبقة عازلة وذلك لتقليل فقد الحرارة.
  • تُستخدم فيها طريقة التسخين الكهربائي كبديل لتسخين النفط الحراري التقليدي لتخزين الأسفلت.
  • يعمل مخفض المحرك الموفر للطاقة على التقليل بشكل كبير من استهلاك الطاقة.
  • تعمل خاصية الخلط الدافئ للأسفلت الرغوي على جعل عملية الإنتاج أكثر كفاءة في استخدام الطاقة .
    التحكم في الغبار وإزالة الروائح الكريهة
  • تتميز المحطة بموقد غاز مطور بشكل مستقل يمكن أن يلبي متطلبات العميل من الوقود النظيف.
  • تتميز بخاصية نقل غاز المداخن إلى الموقد للاحتراق الثانوي، وبالتالي منع غاز مداخن الإسفلت من الدخول إلى الغلاف الجوي.
  • تتميز بمكثفات التهوية في فتحات النفط الثقيل وصهاريج تخزين الأسفلت وذلك لتقليل انبعاثات الدخان الأزرق. كما يمكن أيضًا استخدام امتصاص الأكسجين الضوئي الحفاز والكربون المنشط لحل مشكلة الانبعاثات.
  • تتميز بنظام تغذية المواد الباردة المجهز بمجمع الغبار بواسطة أكياس ترشيح نفاثة من خلال مجرى الهواء لإزالة الغبار المتولد أثناء عملية التحميل والنقل.
  • تم تجهيزها بصومعة المواد المعاد تدويرها (صندوق تخزين مواد الحشو) بوحدة خلط رطبة لتقليل انبعاثات الغبار.
  • تتميز بوظيفة الخلط الدافئ للأسفلت الرغوي مما يقلل بكفاءة من الدخان المتولد أثناء عملية الإنتاج.
  • يمكن تكوين وحدة ضباب مذرة لقمع غبار الأسفلت بكفاءة في الموقع.
    تقليل الضوضاء
  • تتميز مروحة السحب المستحثة بغطاء كاتم لصوت المنفاخ، ووسادات مضادة للاهتزاز وكاتم صوت للأنبوب وذلك لتقليل انبعاث الضوضاء.
  • يتميز الموقد بانه مجهز بكاتم صوت عالي الكفاءة وغطاء صوت للتحكم الفعال في الضوضاء.
  • تم تغطية كل من مصعد الدلو (رافعة القادوس/ رفعة الدلو) والغربال الاهتزازي وغيرها من المعدات المولدة للضوضاء بلوح فولاذي معزول بصوف سيليكات الألمنيوم، مما يوفر الطاقة بشكل مثالي ويقلل من الضوضاء.
الخواص الفنية
الموديل TSE1006 TSE1510 TSE2010 TSE2015 TSE3015 TSE3020 TSE4020
سعة المواد لخام (طن/ ساعة) 80 120 160 160 160 240 320
سعة المواد المعاد تدويرها (المكررة) (طن/ ساعة) 48 80 80 120 120 160 160
نسبة المواد المكررة (المعاد تدويرها) المنصوح به 40% 50% 33% 50% 37.50% 50% 40%
سعة المواد الخام مع المواد المعاد تدويرها (طن/ ساعة) 100~120 140~160 200~240 200~240 280~320 280~320 360~400
ركام المواد الخام
وحدة تغذية الموا الباردة يمكن تخصيص عدد صناديق تغذية المواد الباردة حسب طلب الزبون
عدد القواديس 4 4 5 5 6 6 6
حجم القادوس الواحد (متر مكعب) 8 8 8 8 15 15 15
موديل المجفف الاسطواني GT100 GT120 GT160 GT160 GT240 GT240 GT320
قطر أسطوانة المجفف (م) 1.75 1.95 2.25 2.25 2.5 2.5 2.7
طول أسطوانة المجفف (م) 7 8 9 9 10 10 10
وقود المجفف اختياري: ديزل، ديزل نفط ثقيل، غبار الفحم (مسحوق الفحم، بارود الفحم)، غاز طبيعي، نفط غاز (حسب طلب الزبون)
طاقة الموقد (MW) 9.8 14.8 19.7 19.7 29.6 29.6 39.4
نظام تجميع الغبار الجاذبية (الثقل) أكياس ترشيح
مساحة الترشيح لكيس الترشيح (متر مربع) 510 650 920 920 1200 1200 1500
عدد صناديق المواد الساخنة 4 5 6
حجم صندوق المواد الساخنة (متر مكعب) 12 25 28 50
سعة الخلاطة (kg) 1500 2000 3000 4000 5000
النقل علبة التروس المزدوجة (تزامن التروس)
خزان الاسفلت النهائي تخزين سفلي/ تخزين جانبي
حجم الخزان السفلي (طن) 100 200/300 200/300/400
حجم الخزان الجانبي (طن) 100/200 200/300/400
RAP المواد المعاد تدويرها
موديل المجفف الاسطواني RGT64 RGT80 RGR80 RGT120 RGT120 RGT160 RGT160
قطر أسطوانة المجفف (م) 1.8 2.25 2.5
طول أسطوانة المجفف (م) 8 8 10 12
وقود المجفف ديزل، ديزل نفط ثقيل، غاز طبيعي، نفط غاز
طاقة الموقد (MW) 5.9 9.8 14.8 19.7
غرفة الاحتراق (القطر × الطول) Ø1.6×3.8 Ø1.8×4.2 Ø2×4.2
تخزين المواد المعاد تدويرها RAP (طن) 8 10
خلاطة المواد المعاد تدويرها RAP اختياري
سعة خلاط مواد الاسفلت المعاد تدويرها RAP (kg) 600 1000 1500 2000
التعامل مع الانبعاثات احتراق ثانوي في مجفف المواد الخام
تغذية المواد المعاد تدويرها إلى الخلاطة حزام ناقل أو مجرى تغذية
الطاقة الكلية (kW) 90 110 160 160 185 185 200
