Aluminum Profile Quench System

نظام تبريد الهواء والماء لزيادة صلابة قطاعات الألومنيوم المبثوقة

المواصفات

طريقة التسقية	التبريد بالهواء التبريد بالماء التبريد بالرذاذ المائي التبريد بالغمر المائي
قسم التبريد	الطول الكلي	6500mm
	طاولة الخرج	500mm
	طول تبريد الهواء	6000mm
	سرعة الهواء	≥50m/s
	طول تبريد الرش \ الرذاذ المائي	5000 mm
	طول التبريد بالغمر المائي	4000 mm
الأسطوانة	قابلة للتبديل بسهولة (مادة الغطاء: KAVLAR PBO)
قياس الأسطوانة	العرض	500mm
	الخطوة	400mm
	القطر	96mm

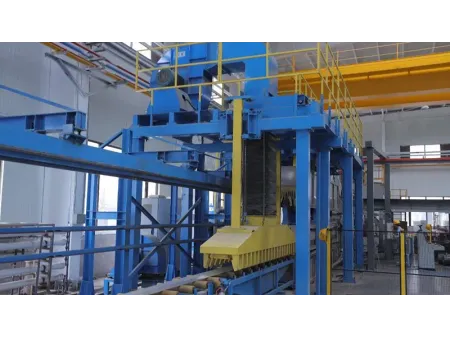

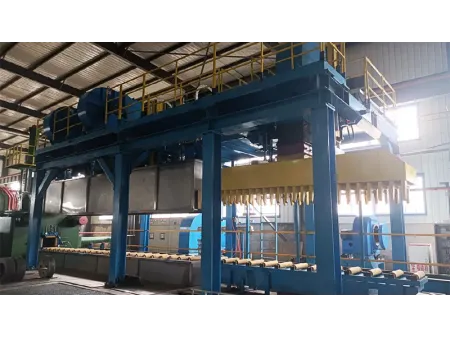

نظام التسقية بتبريد الهواء

يعتمد نظام تبريد الهواء على وحدة بطول 7 أمتار مع رفع يعمل بالمحرك وتتكون من غطاء تبريد علوي وغطاء تبريد سفلي.

يتمتع الغطاء العلوي بالخصائص التالية

القدرة الكلية لمحرك المروحة: 45 كيلو وات
حجم الهواء: 45,000 متر مكعب في الساعة
مقسمة إلى ثلاث مناطق:
المنطقة العلوية: 30 فوهة هواء، بمسافة 200 مم، مقاس 300×13 مم
المنطقة اليسرى: 30 فوهة هواء، بمسافة 200 مم، مقاس 150×13 مم
المنطقة اليمنى: 30 فوهة هواء، بمسافة 200 مم، مقاس 150×13 مم

يتمتع الغطاء السفلي بالخصائص التالية

القدرة محرك المروحة: 22 كيلو وات
حجم الهواء: 22,000 متر مكعب في الساعة
مقسمة إلى ثلاث مناطق:
المنطقة السفلية: 30 فوهة هواء، بمسافة 200 مم، وحجم 300×13 مم

الخصائص الإضافية

يتم تشغيل التبريد بواسطة مروحتين مستقلتين، يتم التحكم في كل منهما بواسطة محركات تردد متغير.
أثناء دورات عدم البثق، يمكن إيقاف تشغيل نظام تبريد الهواء باستخدام صمامات التحويل، مما يوفر الطاقة ويطيل عمر المحرك.
يمكن ضبط حجم الهواء وارتفاع غطاء المحرك العلوي مباشرة عبر شاشة اللمس. كما يمكن تخصيص إعدادات التبريد لتناسب مختلف الأوضاع، وتخزينها في وحدة التحكم المنطقية القابلة للبرمجة (PLC) للاستخدام المتكرر.
تتمتع أسطوانات Kevlar الموجودة في الغطاء السفلي بمقاومة للحرارة تصل إلى 600 درجة مئوية، ومتباعدة بمسافة تقريبية تبلغ 400 مم، ومدعومة بأغلفة من الألومنيوم مع محامل متخصصة، مما يسمح بالتشغيل في البيئات الرطبة
يسمح نظام الدعم بتعديل الارتفاع لتحقيق محاذاة دقيقة وتفكيك الأسطوانة بسرعة.
يمكن تعديل ضبط هيكل الأسطوانة باستخدام محرك تروس ليتوافق مع ارتفاع مركز مكبس البثق. يمكن ضبط موضع الأسطوانة الأولى على ارتفاع أقل بحوالي 50 مم من خط مركز مكبس البثق.

نظام التسقية بتبريد الماء

يتكون نظام تبريد الماء من وحدة مستقلة بطول 5 أمتار، مثبتة على هيكل بطول 6 أمتار، ومتكاملة مع معدات تبريد الهواء. تتميز هذه الوحدة بصفوف متعددة من الفوهات لضمان تبريد فعال.

القسم العلوي: صفين من الفوهات، كل صف يحتوي على 25 فوهة متباعدة بمسافة 200 مم.
الأقسام الجانبية: صف واحد من الفوهات على كل جانب (الأيسر والأيمن)، كل منها يحتوي على 25 فوهة متباعدة بمسافة 200 مم.
القسم السفلي: صفين من الفوهات، كل صف يحتوي على 25 فوهة متباعدة بمسافة 400 مم.

الخصائص الإضافية

مجهزة بنظام تصريف لمنع التجمد وتلف الأنابيب خلال الشتاء.
تستخدم السكاكين الهوائية الموجودة عند مدخل ومخرج نظام التبريد الهواء المضغوط لنفخ المياه المتبقية، مما يضمن تجفيف المقاطع بشكل كامل.
يتم التحكم في كل قسم بواسطة صمامات تناسبية، مما يسمح بتعديل تدفق المياه من 30% إلى 100% من الحد الأقصى للتدفق. تدار هذه الصمامات بواسطة نظام التحكم PLC، مما يتيح تخصيص أنماط تبريد مختلفة لتناسب أنماط محددة. تخزن بيانات أنماط التبريد في نظام التحكم PLC للاستخدام المتكرر.
جميع المكونات التي تلامس الماء مصنوعة من الفولاذ المقاوم للصدأ 304، مما يضمن المتانة ومقاومة التآكل.

نظام التسقية بتبريد الرذاذ المائي

يستخدم مراوح تبريد الهواء لتوجيه رذاذ الماء الذري إلى سطح قطاعات الألومنيوم.
بمجرد فتح فتحات التهوية، يتحد رذاذ الماء الذري مع تدفق الهواء لإنشاء اضطراب شديد، مما يضمن تبريد فعال وموحد على سطح قطاعات الألومنيوم.

نظام التسقية بتبريد الغمر المائي

يتميز نظام تبريد الغمر المائي بفوهات مثبتة أفقياً بفوهة واحدة عند الدخول وأخرى عند الخروج من قناة التبريد.
تم تصميمه لضمان توزيع المياه بشكل موحد والتبريد الفعال لقطاعات الألومنيوم أثناء عملية البثق.
عندما يكون نظام التسقية قيد الاستخدام، تقوم مضخة المياه بتزويد فوهتي الغمر بالمياه في وقت واحد، مما يؤدي إلى إنشاء حوض مياه.
لضمان فعالية استخدام حوض المياه، يغلَف طرفاه بألواح خشبية وقطع قماش لمنع تسرب المياه. يجب أن يجهز العميل الألواح الخشبية وقطع القماش.

دائرة التبريد بالماء

صممت جميع أنظمة توزيع المياه والأنابيب (بما في ذلك خزان المياه) بحيث توضع أسفل الأرضية بالقرب من نظام التبريد بالتسقية. وتنفذ دائرة مياه التبريد وفقاً للمبادئ التالية:

خزان مياه التبريد
يتولى العميل مسؤولية إنشاء خزان مياه التبريد وفقاً لتصميم البائع. الخزان مصنوع من الخرسانة المسلحة، ومركب تحت الأرض، ومقسم إلى قسمين منفصلين: خزان مياه باردة وخزان مياه ساخنة. تبلغ سعته الإجمالية حوالي 25 متر مكعب.
عملية تدفق المياه
يتدفق الماء من خزان التبريد إلى خزان الماء الساخن بفعل الجاذبية. تنقل مضخة الماء من خزان الماء البارد إلى الفوهات. تحتوي المضخة على صمام تحويل مدمج لمنع حدوث مطرقة مائية أثناء بدء أو إيقاف الدورة. يتم التحكم في نقل الماء من خلال صمامات تحكم تناسبية، تستقبل إشارات التغذية الراجعة من مستشعرات الضغط.
مصدر مياه التبريد الخارجية والأنابيب
يتحمل العميل مسؤولية توفير مصدر مياه التبريد الخارجية والأنابيب المرتبطة بها. ويشمل ذلك مكونات مثل المبادلات الحرارية اللوحية، ومضخات المياه، والصمامات. يقدم البائع المواصفات الفنية لهذه المكونات، ويقوم المشتري بشرائها وفقاً لذلك.

يضمن هذا الإعداد إدارة فعالة لمياه التبريد مع السماح بالمكونات الخارجية التي يوفرها العميل وفقاً للإرشادات الفنية.
