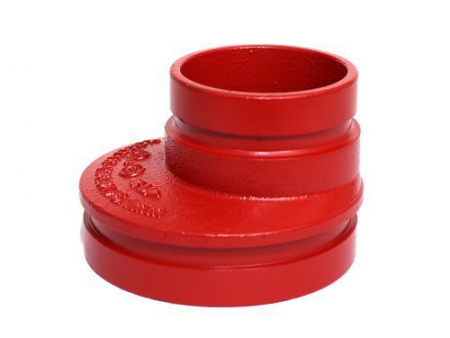

مسلوب جروف لامركزي Grooved Eccentric Reducer

طلب عرض سعر

من نحن: http://grooved-fittings.asia/2-3-grooved-eccentric-reducer.html

وصلات الأنابيب المخددة (جروف)

مخفضات جروف لامركزية هي وصلات أنابيب مخروطية الشكل مع أخاديد للتوصيل، مما يقلل من حجم خط الأنابيب بطريقة الوصلات اللامركزية. يحقق هذا المنتج اقتران ميكانيكي باستخدام مجموعة من الأخاديد الموجودة في نهايات الأنابيب والوصلات. عادة، يتم استخدام ماكينة خاصة لقطع الأخدود في نهاية الأنبوب، ومن ثم يتم تثبيت الوصلة على الأخدود باستخدام البراغي أو آلية مماثلة.

الخصائص

مخفضات جروف لامركزية مصنوعة من حديد الزهر (الدكتايل)، الفولاذ المقاوم للصدأ، أو الفولاذ الكربوني، مما يوفر مقاومة قوية للتآكل والسحج.
متوفر بأحجام مختلفة وقيم الضغط المقننة لاستيعاب التطبيقات المختلفة.
تتيح توصيل أنبوبين بأقطار مختلفة
توصل الأنابيب لتوفير التغييرات في الاتجاه وتكييف الأحجام أو المكونات.

التطبيقات الموصى بها

مخفضات جروف لامركزية تستخدم عادة في أنظمة الأنابيب الصناعية والتجارية، مثل خطوط أنابيب الغاز، وخطوط أنابيب إمدادات المياه، والخ.، حيث يجب تقليل حجم خط الأنابيب لاستيعاب التغيرات في التدفق أو الضغط.

المواصفات الرئيسية

ربط الأنابيب، توفر التغيير في الاتجاه ويكيف الأحجام أو المكونات

متوفرة بقياسات: من 1×1 إلى 12×4 بوصة | من DN32×25 إلى DN300×100
ضغط التشغيل: 300PSI/2.07MPa
الشهادات: FM/UL/CE
الطلاء: إيبوكسي \ مجلفن
اللون: أحمر \ برتقالي \ أبيض، الخ.
المادة: حديد الزهر (الدكتايل)

المواصفات

القياس الاسمي	القطر الخارجي للأنبوب (OD)	الأبعاد
mm/in	mm/in	L mm/in
32x25 / 1 1/4x1	42.4x33.7 / 1.660x1.315	64 / 2.51
40x25 / 11/2x1	48.3x33.7 / 1.900x1.315	64 / 2.51
40x32 / 1 1/2×1 1/4	48.3x42.4 / 1.900x1.660	64 / 2.51
50x25 / 2x1	60.3 x 33.7 / 2.375x1.315	64 / 2.51
50x32 / 2x1 1/4	60.3x42.4 / 2.375x1.660	64 / 2.51
50x40 / 2x1 1/2	603x48.3 / 2.375x1.900	64 / 2.51
65x25 / 2 1/2x1	73.0 x 33.7 / 2.875x1.315	64 / 2.51
65x32 / 2 1/2x1 1/4	73.0x42.4 / 2.875x1.660	64 / 2.51
65x40 / 2 1/2x1 1/2	73.0x48.3 / 2.875x1.900	64 / 2.51
65x50 / 2 1/2x2	73.0 x 60.3 / 2.875x2.375	64 / 2.51
65x32 / 2 1/2x1 1/4	76.1 x 42.4 / 3.000x1.660	64 / 2.51
65x40 / 2 1/2x1 1/2	76.1x48.3 / 3.000x1.900	64 / 2.51
65x50 / 2 1/2x2	76.1x60.3 / 3.000 x 2.375	64 / 2.51
80x32 / 3x1 1/4	88.9x42.4 / 3.500x1.660	55 / 2.17
80x40 / 3x1 1/2	88.9 x 48.3 / 3.500x1.900	55 / 2.17
80x50 / 3x2	88.9 x 60.3 / 3.500x2.375	55 / 2.17
80x65 / 3x2 1/2	88.9x76.1 / 3.500 x 3.000	55 / 2.17
100x65 / 4x2 1/2	108.0 x 76.1 / 4.250 x 3.000	76 / 2.99
100x80 / 4x3	108.0x88.9 / 4.250 x 3.500	76 / 2.99
100x32 / 4x1 1/4	114.3x42.4 / 4.500x1.660	60 / 2.36
100x40 / 4x1 1/2	114.3x48.3 / 4.500x1.900	60 / 2.36
100x50 / 4x2	114.3x60.3 / 4.500x2.375	60 / 2.36
100x65 / 4x2 1/2	114.3x76.1 / 4.500 x 3.000	60 / 2.36
100x80 / 4x3	114.3x88.9 / 4.500 x 3.500	60 / 2.36
125x50 / 5x2	139.7x60.3 / 5.500x2.375	65 / 2.56
125x65 / 5x2 1/2	139.7x76.1 / 5.500 x 3.000	65 / 2.56
125x80 / 5x3	139.7x88.9 / 5.500 x 3.500	65 / 2.56
125x100 / 5x4	139.7x114.3 / 5.500 x 4.500	65 / 2.56
150x50 / 6x2	159.0x60.3 / 6.250x2.375	70 / 2.76
150x65 / 6x2 1/2	159.0x76.1 / 6.250 x 3.000	70 / 2.76
150x80 / 6x3	159.0x88.9 / 6.250 x 3.500	70 / 2.76
150x100 / 6x4	159.0x108.0 / 6.250 x 4.250	70 / 2.76
150x100 / 6x4	159.0x114.3 / 6.250x4.500	70 / 2.76
150x125 / 6x5	159.0x133.0 / 6.250x5.250	70 / 2.76
150x125 / 6x5	159 0x139 7 / 6.250 x 5.500	70 / 2.76
150x50 / 6x2	165.1 x60.3 / 6.500 x 2.375	102 / 4.01
150x65 / 6x2 1/2	165.1x76.1 / 6.500 x 3.000	102 / 4.01
150x80 / 6x3	165.1x88.9 / 6.500 x 3.500	102 / 4.01
150x100 / 6x4	165.1x114.3 / 6.500x4.500	102 / 4.01
150x125 / 6x5	165.1x139.7 / 6.500x5.500	102 / 4.01
150x50 / 6x2	168.3 x 60.3 / 6.625x2.375	70 / 2.76
150x65 / 6x2 1/2	168.3x76.1 / 6.625 x 3.000	70 / 2.76
150x80 / 6x3	168.3 x 88.9 / 6.625x3.500	70 / 2.76
150x100 / 6x4	168.3x114.3 / 6.625x4.500	70 / 2.76
150x125 / 6x5	168.3x139.7 / 6.625 x 5.500	70 / 2.76
200 x 50 / 8x2	219.1x60.3 / 8.625x2.375	85 / 3.35
200x65 / 8x2 1/2	219.1x76.1 / 8 625x3.000	85 / 3.35
200 x 80 / 8x3	219.1x88.9 / 8.625x3.500	85 / 3.35
200x100 / 8x4	219.1 x 108.0 / 8.625x4.250	85 / 3.35
200x100 / 8x4	219.1 x 114.3 / 8.625x4.500	85 / 3.35
200x125 / 8x5	219.1 x 139.7 / 8.625 x 5.500	85 / 3.35
200x150 / 8x6	219.1 x 159.0 / 8.625x6.250	85 / 3.35
200x150 / 8x6	219.1 x 165.1 / 8.625x6.500	85 / 3.35
200x150 / 8x6	219.1 x 168.3 / 8.625x6.625	85 / 3.35

ما هي الطريقة التي تسمح بالتركيب السريع لنظام الأنابيب؟

تحقق الأنابيب المخددة (جروف) التثبيت السريع، مما يوفر سهولة الاستخدام وتكاليف صيانة منخفضة. إذا كنت تبحث عن طريقة أفضل لتوصيل الأنابيب، فإن التركيب بالوصلات المخددة هو الطريقة المثالية.

لماذا أصبحت وصلات الأنابيب المخددة (جروف) ذات شعبية متزايدة في توصيل شبكات الأنابيب؟

توفر وصلات أنابيب الجروف ثبات عالي ومقاومة للزلازل لأنظمة الأنابيب، فضلاً عن تقليل وقت بناء الأنابيب وتخفيف المخاطر التي تحدث غالباً أثناء التثبيت. لذلك، أصبح ربط الأنابيب المخددة طريقة مفضلة للغاية في مشاريع أنشاء خطوط الأنابيب.
