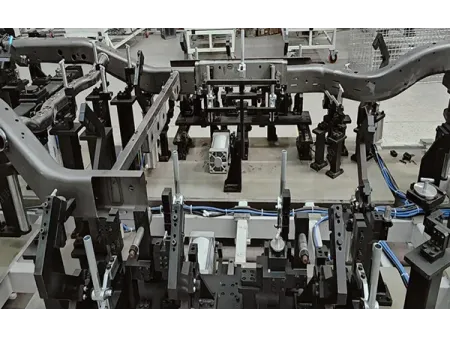

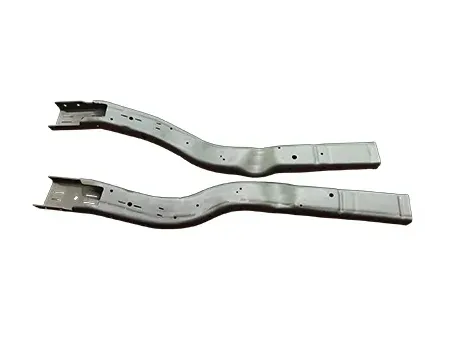

عوارض شاصي أنبوبية مشكلة هيدروليكياً لهياكل الشاحنات وسيارات الدفع الرباعي (عوارض طولية وعرضية عالية المتانة)
طلب عرض سعر
Hydroformed Frame Rails & Crossmembers for BOF
مكونات الشاسيه المشكلة هيدروليكياً لأنظمة الهيكل المنفصل: صلابة استثنائية في المركبات المخصصة للطرق الوعرة والأحمال الشاقة
في أنظمة الشاسيه القائمة على الهيكل المستقل، تقع مسؤولية حمل إجمالي وزن المركبة بالكامل على إطار إنشائي منفصل. وتُشكل العوارض الطولية والعوارض العرضية المصنعة بتقنية التشكيل الهيدروليكي القلب النابض لهذا الهيكل، حيث صُممت خصيصاً لاستيعاب الأوزان الهائلة ومجابهة أقسى الظروف التشغيلية، بما في ذلك القيادة في الطرق الوعرة وعمليات نقل الشحنات الثقيلة. كما تتميز هذه المكونات المشكلة هيدروليكياً بقدرتها الفائقة على الاحتفاظ بصلابتها وموثوقيتها المطلقة، حتى في ظل العمل المستمر تحت ضغوط الأحمال القصوى والبيئات القاسية.
- قطر الأنبوب Ø45 إلى Ø160 مم
- الطوليصل إلى 2400 مم
- سمك الجدار 1.8 إلى 7.5 مم
التصميم الجوهري
- تصميم المقاطع: قدرة تحميل فائقة بوزن أخف
تُحقق العوارض الطولية المشكلة هيدروليكياً مقاومة للالتواء والانحناء أعلى بكثير من العوارض التقليدية ذات المقاطع المفتوحة، وترفع من صلابة الالتواء بنسبة تتجاوز 40 بالمائة وقوة الانحناء بأكثر من 35 بالمائة. كما تتيح هذه التقنية استخدام مقاطع عرضية متغيرة وفقاً لتوزيع الأحمال، مما يحقق خفضاً في الوزن بنسبة تزيد عن 20 بالمائة دون أدنى مساومة على متانة الهيكل. - اتصال العوارض الطولية بالعرضية: تقليل تركيز الإجهادات
يتم تشكيل العوارض الطولية والعرضية هيدروليكياً ولا يتم اللحام إلا في مواضع الضرورة القصوى. وبهذه الطريقة، يحافظ الإطار على قوته واستقراره عند القيادة في الطرق الوعرة وتحت تأثير قوى الالتواء، مع تجنب تشكل نقاط تركيز الإجهادات عند مناطق الاتصال، مما يطيل العمر الافتراضي للهيكل.
نماذج
ميزات المنتج
- قدرة فائقة على تحمل الأحمال الشاقة
بالمقارنة مع العوارض التقليدية، تتميز العوارض الطولية المشكلة هيدروليكياً بمقاومة استثنائية للالتواء والانحناء، مما يجعلها الخيار الأمثل للشاحنات التي تتجاوز حمولتها 50 طن، وللمركبات المخصصة للطرق الوعرة التي تتعرض لإجهادات التواء عالية. - تخفيف الوزن مع كفاءة اقتصادية
تحقق هذه التقنية خفضاً في الوزن بنسبة تتراوح بين 15 إلى 25 بالمائة مقارنة بالعوارض التقليدية، مما يساهم بشكل مباشر في تقليل استهلاك الوقود وخفض تكاليف المواد الأولية. - عمر تشغيلي مديد
بفضل تقليل نقاط اللحام بنسبة تزيد عن 60 بالمائة واعتماد معالجة التقسية السطحية، ارتفعت مقاومة الكلال بنسبة 25إلى 30 بالمائة، لتلبي متطلبات المتانة والتحمل التي تصل إلى10 سنوات أو مليون كيلومتر. - سهولة التخصيص والمرونة
تتيح نقاط التثبيت المُعدة مسبقاً مواءمة أسهل للمركبات ذات الأغراض الخاصة، مثل آليات الإنشاءات وعربات الكرفانات (RVs)، مما يقلل الحاجة إلى عمليات تشغيل ميكانيكي إضافية بعد مرحلة التجميع.
القدرات الإنتاجية
- نمتلك أربعة خطوط إنتاج مخصصة لتشكيل العوارض الطولية بقدرة5000 طن لكل منها. وتعمل هذه الخطوط بنظام إدارة التصنيع (MES) والمستودعات الذكية لدعم الإنتاج المؤتمت بالكامل، مع ضمان معدل جودة يتجاوز 99 بالمائة.
- تقنيات ثني متطورة للأقطار الكبيرة، حيث نعتمد على ماكينة ثني أنابيب ضخمة 168# (مطورة داخلياً) لدعم التشكيل المسبق الدقيق لمكونات الشاسيه المخصصة للمهام الشاقة.
- مكابس هيدروليكية تخصصية للهياكل المستقلة (BOF)، حيث توفر مكابسنا الهيدروليكية ذات الـ 5000 طن ضغط تشكيل وقوة غلق فائقة تتناسب مع أحجام هياكل الـ BOF الضخمة (شاحنات الطرق الوعرة وسيارات الدفع الرباعي). كما يتم التحكم في استواء الأسطح بدقة تصل إلى 0.15 مم أو أقل، بينما تظل تفاوتات الأبعاد والتشكيل ضمن نطاق ±0.5 مم.
- أنظمة القطع بالليزر ذات الـ 32 محوراً تسمح أنظمة القطع بالليزر المبتكرة والمكونة من 32 محوراً بتنفيذ كافة الفتحات والميزات المطلوبة في إعداد واحد، مما يقلص أخطاء التمركز ويرفع مستوى الدقة الإجمالية للمنتج.
- أنظمة الفحص بالليزر الخطية الفورية، حيث نعتمد تقنية المسح الضوئي بالليزر داخل خط الإنتاج لمطابقة كل قطعة مع المتطلبات والأبعاد الهندسية لحظة تصنيعها، لضمان أعلى معايير الجودة قبل الخروج من المصنع.
مجالات التطبيق
- شاحنات المهام الشاقة مثل القاطرات وشاحنات القلاب حيث يتطلب الشاسيه قدرة استثنائية على تحمل أوزان هائلة يومياً دون التعرض للتصدع أو فقدان الصلابة بمرور الوقت.
- مركبات الطرق الوعرة بما في ذلك شاحنات البيك آب والموديلات المخصصة للطرق الوعرة، والتي تتعرض باستمرار لقوى التواء شديدة وتضاريس غير مستوية، مما يستوجب وجود هيكل عصي على التشوه.
- المركبات ذات الأغراض الخاصة مثل شاحنات الإنشاءات، ومركبات الإنقاذ، وهياكل العربات المتنقلة، حيث تعد سعة التحميل والمرونة في تخصيص الهيكل عوامل حاسمة لنجاح المهمة.
- المركبات العسكرية من ناقلات الجنود المخصصة للطرق الوعرة إلى المنصات المدرعة، المصممة للحفاظ على أعلى مستويات الموثوقية في أقسى البيئات التشغيلية وتحت أصعب الظروف الميدانية.
