U10L المشغل الخطي لمتعقب الشمس

المشغل الخطي لنظام المتعقب الشمسي
المشغل الخطي لمتعقب الشمس U10L من المشغلات الخطية المصممة خصيصاً لنظام التتبع الشمسي، ويتميز بأقصى قوة دفع تصل إلى 12000 نيوتن. يمكن إضافة المقابض أو المحاور وفقاً لمتطلبات الزبائن، والتركيب سهل ومرن.

المواصفات

الجهد: 12/24/36/48V DC
أقصى حمل ديناميكي: 12,000 نيوتن
أقصى حمل ساكن (استاتيكي): 25,000 نيوتن
السرعة بدون تحميل: 1.5 مم\ثانية
سرعة التحميل الكامل (Full-load): 1.2 مم\ثانية
نسبة التشغيل: 10%
تصنيف مستوى مقاومة الماء: IP65
درجة حرارة المحيط: من -25 إلى 65 درجة مئوية
الخيار: مستشعر تأثير هول (الحساس المعناطيسي)

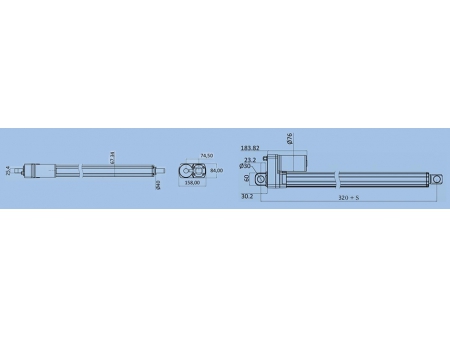

المظهر الخارجي والقياس

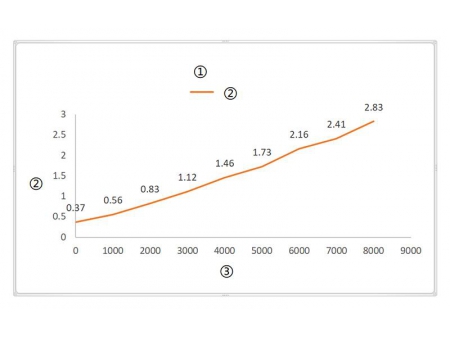

الرسم البياني للمنحنى

① الحمل والتيار؛ ② التيار (A)؛ ③ الحمل (N)؛ ④ الحمل والسرعة؛ ⑤ السرعة (مم\ثانية)

المواصفات

الرمز	الحمل المقنن （N）		التيار المقنن （A）	السرعة المقننة （mm/s）
الرمز	الدفع	السحب	التيار المقنن （A）	بدون تحميل(24VDC)	تحميل كامل(24VDC)
A	12000	12000	5	1.5	1.2
B	8000	8000	4	1.5	1.4

ملاحظة: عندما يتغير الجهد من 24 فولت إلى 12 فولت، فإن التيار سوف يتضاعف

المواصفات المخصصة

1= 12 فولت
2= 24 فولت (قياسي)
3= 36 فولت
4= 48 فولت
1= ثقب بقطر Φ20 مم
2= ثقب بقطر Φ30 مم
3= نوع القضيب، القطر Φ20 مم
4= نوع القضيب، القطر Φ30 مم
C= تخصيص حسب الطلب

1= أمام – خلف
2= مرتكز الدوران حول الأنبوب
3= القبض على الأنبوب
C= تخصيص حسب الطلب
1= لا يوجد
2= ثقب بقطر Φ20 مم
3= ثقب بقطر Φ30 مم
4= نوع القضيب، القطر Φ20 مم
5= نوع القضيب، القطر Φ30 مم
C= تخصيص حسب الطلب

1= لا توجد
2= مستشعر هول
C= تخصيص حسب الطلب
1=IP54
2=IP65 (قياسي)
3=IP66
C= تخصيص حسب الطلب

1= أسلاك التوصيل القصدير العارية
2= قابس توصيل 5 سن Din
3= قابس توصيل دلفي (Delphi)
C= تخصيص حسب الطلب
1= 1 متر
2= 1.5 متر
3= 2 متر
4= 3 متر
C= تخصيص حسب الطلب
