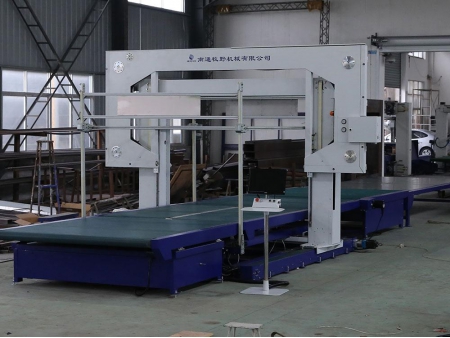

ماكينة CNC لقطع الفوم، GHL8 (آلة CNC للقطع المحيطي للفوم الأفقية، موديل GHL8)

طلب عرض سعر

من نحن: http://cnccutmachine.asia/1-7-horizontal-cnc-contour-cutting-line/188394/index.html

التطبيقات
آلة CNC للقطع المحيطي للفوم الأفقية يمكنها قطع أي شكل هندسي مرغوب تقريباً بشكل نظيف، والذي يمكن استخدامه بعد ذلك في العديد من الصناعات.

المواد القابلة للقطع
فوم البولي يوريثان، فوم HR CMHR، فوم PU المرن، الفوم اللاصق، فوم اللاتكس (latex)، فوم Basotect، فوم الريبوند (rebond)، فوم الإطار، وفوم البولي الإثيلين.

الأشكال القابلة للقطع
هذه الماكينة مناسبة لقطع الكتل ومنتجات الأنماط ثنائية الأبعاد (2D) أو ثلاثية الأبعاد (3D)، الأشكال المموجة، المنحنية والأشكال العادية وغير المنتظمة.

المواصفات الفنية لماكينة القطع

	قياسي	اختياري
أقصى طول لكتلة الفوم	3000mm	4500mm/5000mm
أقصى إرتفاع لكتلة الفوم	1250mm	1500mm
أقصى عرض لكتلة الفوم	2200mm	2300mm
طاولة العمل	طاولة العمل ذات السير الناقل
مصدر الطاقة كهربائية (AC)	380 فولت، ثلاثي الطور، رباعي الأسلاك
القدرة الكلية	30kW
أقصى سرعة للتغذية	40 متر في الدقيقة
دقة القطع	±1mm

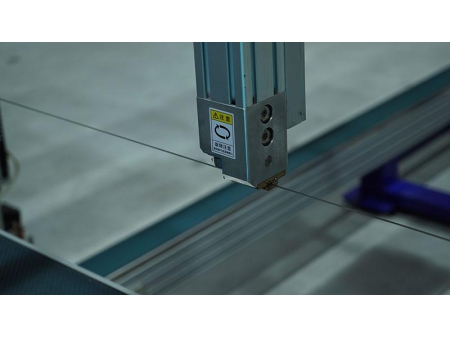

أداة القطع	ضغط الهواء: 6 بار شفرة مستمرة قياس الشفرة: 13090 مم×3.2 مم×0.6 مم سرعة الخط: 15 متر في الثانية
المكونات القياسية	تشخيص الأعطال والصيانة عن بعد برنامج التشغيل الآلي التحكم في القيمة المطلقة الضبط الآلي للزاوية مراقبة التحميل الآلي جهاز الضغط الآلي نظام شفط الفراغي (لمناولة الفوم)
المكونات الاختيارية	جهاز الشحذ الآلي ناقل التحميل (مع الرفع) L3300mm ناقل التفريغ (مع الرفع) L3300mm
أقصى سرعة للقطع	سوف يتم قطع مواد القطع المختلفة بسرعات مختلفة. أقصى سرعة للقطع 30 متر في الدقيقة.

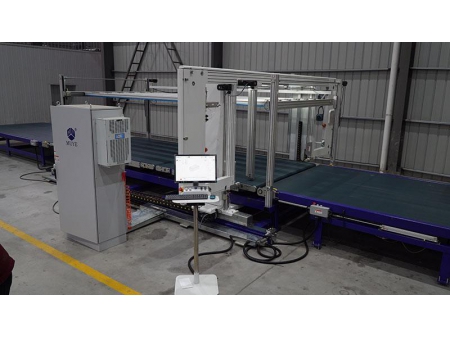

تفاصيل ماكينة CNC للقطع المحيطي للفوم، موديل GHL4

على أساس ماكينة قطع الفوم الأفقية GH1 الأصلية، فإن ماكينة قطع الفوم GHL8 سابقة لعصرها. المستخدمون الذين يحتاجون إلى قطع كميات كبيرة من الفوم إلى أشكال غير منتظمة سيجدون هذه الآلة مناسبة. وفقاً لمتطلبات الإنتاج، يمكن لخط القطع المحيطي أن يقطع الفوم الموضوع على طاولة العمل إما بالكامل أو بخطوات صغيرة، كما أن آلة CNC لقطع الفوم هذه تتميز بالتشغيل المستمر الآلي.

الخصائص
1. تحتاج هذه الماكينة لحيز مساحة أرضية صغيرة (فقط 5% بالمقارنة مع الماكينات المشابهة)
2. تتميز بمعدل الاستهلاك المنخفض للطاقة.
3. ماكينة القطع تتميز أيضاً بكفاءة القطع العالية. (يستخدم خط القطع المحيطي سكين متأرجح، مما يجعل سرعة القطع أسرع مرتين أو ثلاث مرات من السرعة الأصلية).

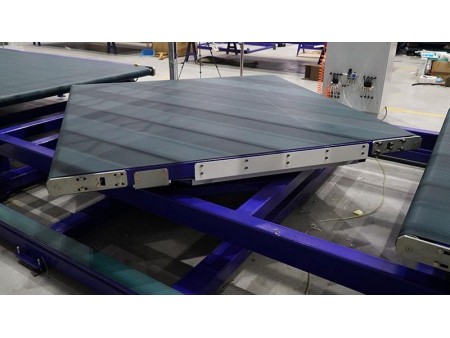

4. يتميز خط CNC للقطع المحيطي هذا بدقة القطع العالية، باستخدام تصميم فريد على منصتها الدوارة مع رف الضغط.
5. مريحة للتعبئة والتغليف، حيث يمكن أن تتم المعالجة والتعبئة في وقت واحد.
6. ماكينة القطع GHL4 تستخدم أكبر قدر ممكن من الفوم في محاولة لتقليل الفضلات.
7. تقلل بشكل كبير من تكاليف العمل اليدوي والإنتاج.

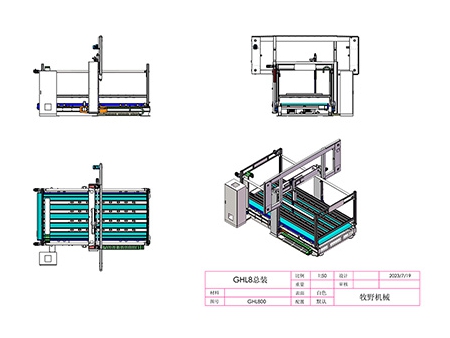

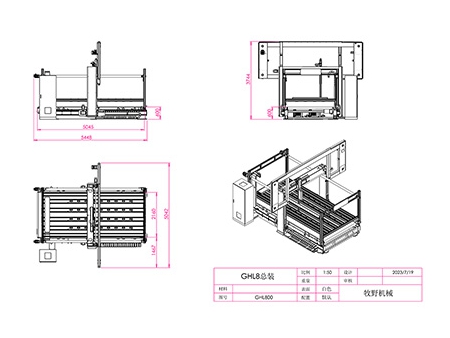

رسومات التركيب
