جهاز اختبار قوة سحب مسامير التثبيت
Anchor Bolt Pull-Out Tester
معدات اختبار قوة السحب الهيدروليكية للتحقق من قوة تثبيت أنواع مختلفة من مسامير التثبيت وقضبان التسليح في الخرسانة والصخور

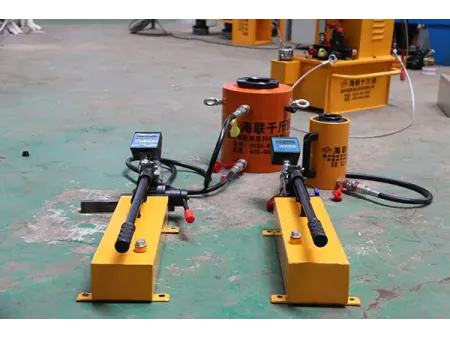

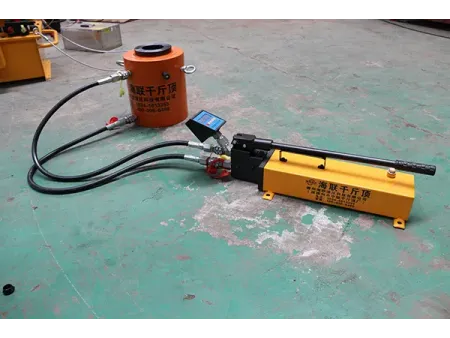

يتكون جهاز اختبار قوة سحب مسامير التثبيت من مضخة يدوية، أسطوانة هيدروليكية مجوفة، وحدة بيانات ذكية (باللغة الصينية أو بشاشة رقمية)، خرطوم عالي الضغط مع وصلات سريعة، جهاز تثبيت، قضيب سحب، رؤوس محولات، وحافظة محمولة. يُستخدم الجهاز بشكل أساسي لاختبار قوة تثبيت أنواع مختلفة من المراسي، وقضبان التسليح، والمكونات المدفونة الأخرى.
تتميز الأسطوانة الهيدروليكية المجوفة بتصميم يعيد نفسها تلقائيًا، بينما يعرض مقياس الضغط الرقمي الذكي مباشرة قيمة قوة السحب (كيلو نيوتن) مع وظائف الاحتفاظ بالقيمة القصوى، والتخزين، والاستعلام. يجعل التشغيل البسيط والواضح هذا الجهاز مناسبًا بشكل خاص للاختبارات الميدانية.
| الموديل | الفتحة المركزية (مم) | شوط المكبس (مم) | نطاق القياس (كيلو نيوتن) | وزن الرافعة (كجم) |
| | 18 | 45 | 0-50 | 2 |
| | 27 | 70 | 0-100 | 6 |
| | 34 | 70 | 0-200 | 13 |
| | 45 | 70 | 0-300 | 15 |
| | 60 | 120 | 0-500 | 25 |
| | 90 | 140 | 0-1000 | 58 |
| | 120 | 200 | 0-1000 | 78 |
- قياس عالي الدقة: مزود بأجهزة استشعار دقيقة لقياس قوة سحب المراسي في الوقت الفعلي بدقة.
- قابلية نقل عالية: تعتمد المضخة والرافعة تصميمًا متكاملًا وخفيف الوزن لتسهيل النقل الميداني.
- الثبات والموثوقية: يحافظ على الحمل مستقرًا أثناء الاختبار، مما يضمن تكرارية ممتازة وإخراج بيانات موثوق.
- سهولة التشغيل: واجهة بسيطة وتحكمات بديهية تسمح بالإعداد السريع وإتمام اختبارات السحب بسرعة.
- آمن وفعال: صمامات أمان مدمجة توفر حماية من التحميل الزائد، مما يضمن ظروف اختبار آمنة.
- تخزين البيانات: وظيفة التخزين الاختيارية لتسهيل تسجيل البيانات وأرشفتها وتحليلها.
- استخدام واسع: مناسب لاختبار المراسي، مسامير الصخور، المسامير الأرضية، قضبان التسليح، والمكونات الثابتة الأخرى المدمجة في الخرسانة أو الصخور.
يُستخدم جهاز اختبار سحب مسامير التثبيت لتقييم قوة التثبيت (قدرة التحمل عند السحب) للمراسي، كابلات التثبيت، المسامير الأرضية، قضبان التسليح، والعناصر الثابتة المماثلة المدمجة في الصخور أو التربة أو الخرسانة.
