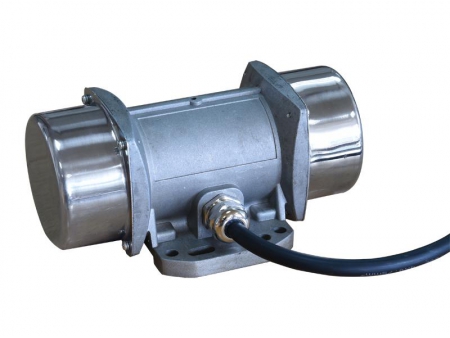

هزاز خرسانة بمحرك كهربائي ثنائي الأقطاب وثلاثي الطور External Concrete Vibrator with 3 Phase Electric Motor
طلب عرض سعر
لا تستخدم هزازات الخرسانة من فئة ZF لدمك الخرسانة فقط، ولكن تستخدم أيضاً كمصدر هزاز للمعدات المختلفة التي يتطلب فيها حركة أهتزازية، مثل بعض أنواع السيور الناقلة، معدات الغربلة، بعض ماكينات التعبئة، الخ. استخد رجاج الخرسانة الخارجي هذا ضمن نطاق واسع من المجالات.
مواصفات مزود الطاقة الكهربائية ثلاثي الأطوار: 220\380 فولت، 50\60 هيرتز؛
مواصفات المحرك الكهربائي: ثنائي الأقطاب وثلاثي الطور، سرعة دوران المحرك 3000\3600 لفة لكل دقيقة (rpm).

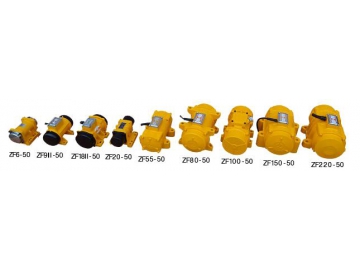

مواصفات الموديلات الاختيارية
| الموديل | مادة الخرطوم | أقصى قوة طرد مركزي (kN) | تردد الأهتزاز (vpm) | سعة الأهتزاز (نصف القيمة) (mm) | سعة الأهتزاز (القيمة الكاملة) (mm) | التيار المقنن (A) | قدرة الخرج المقننة (kW) | قدرة الدخل المقننة (kW) | الوزن الصافي (kg) |
| ZF4-50 | ألومنيوم | 0.44 | 3000/3600 | 2 | 4 | 0.28/0.16 | 0.04 | 0.1 | 2.1 |
| ZF6-50 | ألومنيوم | 0.6 | 3000/3600 | 1.65 | 3.3 | 0.31/0.18 | 0.06 | 0.11 | 4.5 |
| ZF9-50 | حديد الزهر الرمادي | 1 | 3000/3600 | 1.2 | 2.4 | 0.50/0.29 | 0.09 | 0.16 | 8.5 |
| ZF9Ⅱ-50 | ألومنيوم | 1 | 3000/3600 | 1.5 | 3 | 0.50/0.29 | 0.09 | 0.16 | 6.5 |
| ZF9Ⅲ-50 | ألومنيوم | 2 | 3000/3600 | 2.5 | 5 | 0.50/0.29 | 0.09 | 0.16 | 6.8 |
| ZF18-50 | حديد الزهر الرمادي | 1.7 | 3000/3600 | 2 | 4 | 0.83/0.48 | 0.18 | 0.25 | 11 |
| ZF18Ⅱ-50 | ألومنيوم | 1.7 | 3000/3600 | 2.7 | 5.4 | 0.83/0.48 | 0.18 | 0.25 | 8 |
| ZF20-50 | ألومنيوم | 2.87 | 3000/3600 | 3.1 | 6.2 | 0.85/0.50 | 0.2 | 0.28 | 7.3 |
| ZF20Ⅱ-50 | ألومنيوم | 1.23 | 3000/3600 | 1.3 | 2.6 | 0.85/0.50 | 0.2 | 0.28 | 7 |
| ZF25Ⅱ-50 | ألومنيوم | 3 | 3000/3600 | 2.7 | 5.4 | 1.02/0.59 | 0.25 | 0.33 | 11 |
| ZF37Ⅱ-50 | ألومنيوم | 4 | 3000/3600 | 3.6 | 7.2 | 1.49/0.86 | 0.37 | 0.52 | 11 |
| ZF55-50 | ألومنيوم | 5 | 3000/3600 | 2.5 | 5 | 2.1/1.20 | 0.55 | 0.65 | 18 |
| ZF80-50 | ألومنيوم | 6 | 3000/3600 | 2.5 | 5 | 3.1/1.80 | 0.8 | 0.95 | 27 |
| ZF100-50 | فولاذ مسبوك | 9 | 3000/3600 | 2.8 | 5.6 | 3.5/2.00 | 1 | 1.3 | 32 |
| ZF110-50 | ألومنيوم | 6 | 3000/3600 | 2.5 | 5 | 4.1/2.35 | 1.1 | 1.35 | 27 |
| ZF110-50B | ألومنيوم | 5.5 | 3000/3600 | 2.8 | 5.6 | 4.1/2.3 | 1.1 | 1.4 | 18 |
| HZ2-7B | ألومنيوم | 6 | 3000/3600 | 2.5 | 5 | 5.5/3.2 | 1.5 | 1.8 | 27 |
| ZF150-50 | ألومنيوم | 9 | 3000/3600 | 2.4 | 4.8 | 5.5/3.20 | 1.5 | 1.8 | 38 |
| ZF150Ⅲ-50 | فولاذ مسبوك | 17.7 | 3000/3600 | 4.3 | 8.6 | 5.7/3.3 | 1.5 | 1.9 | 42 |
| ZF165-50 | فولاذ مسبوك | 20.2 | 3000/3600 | 4.52 | 9.04 | 6.0/3.5 | 1.65 | 2.2 | 45.5 |
| ZF150-50B | ألومنيوم | 12 | 3000/3600 | 2.8 | 5.6 | 6.9/4.0 | 2 | 2.35 | 38 |
| ZF150Ⅳ-50 | ألومنيوم | 9 | 3000/3600 | 2.4 | 4.8 | 6.9/4.0 | 2 | 2.35 | 40 |
| ZF150Ⅳ-50B | ألومنيوم | 12 | 3000/3600 | 2.8 | 5.6 | 6.9/4.0 | 2 | 2.35 | 40 |
| ZF220Ⅱ-50 | حديد مطاوع | 20 | 3000/3600 | 3.3 | 6.6 | 7.4/4.30 | 2.2 | 2.6 | 66 |
| ZF220Ⅲ-50 | حديد مطاوع | 25 | 3000/3600 | 3.3 | 6.6 | 7.4/4.30 | 2.2 | 2.6 | 76 |
| ZF250-50 | حديد مطاوع | 30 | 3000/3600 | 3 | 6 | 8.5/4.9 | 2.5 | 3 | 100 |
| ZF370-50 | فولاذ مسبوك | 50 | 3000/3600 | 3 | 6 | 12.3/7.10 | 3.7 | 4.3 | 170 |
| ZF550-50 | حديد مطاوع | 63 | 3000/3600 | 3 | 6 | 22.9/13.20 | 5.5 | 6.4 | 230 |
| ZF1000-50 | حديد مطاوع | 100 | 3000/3600 | 3.74 | 7.48 | 31.2/18 | 10 | 11 | 270 |
مواصفات التركيب
| الموديل | أبعاد التركيب (mm) | الأبعاد الكلية (mm) | |||||||
| A | B | N×Φd | H | HA | AB | BB | HD | L | |
| ZF4-50 | 85/92 | 60/23-39 | 8×Φ7 | 39 | 10 | 110 | 74 | 77 | 165 |
| ZF6-50 | 100/100/110 | 30/60/96 | 8×Φ9/4×Φ7 | 79 | 23 | 127 | 119 | 126 | 225 |
| ZF9-50 | 120 | 110 | 4×Φ12 | 64 | 12 | 148 | 136 | 145 | 220 |
| ZF9Ⅱ-50 | 120 | 110 | 4×Φ12 | 64 | 12 | 148 | 136 | 145 | 220 |
| ZF9Ⅲ-50 | 106/140/115/135 | 68/65/135/115 | 8×Φ11/4×Φ13 | 82 | 25 | 164 | 158 | 140 | 222 |
| ZF18-50 | 145 | 90 | 4×Φ12 | 68 | 18 | 175 | 122 | 150 | 225 |
| ZF18Ⅱ-50 | 120/145 | 110/70-90 | 8×Φ11 | 68 | 18 | 175 | 136 | 165 | 225 |
| ZF20-50 | 125/135/140 | 90/115/65 | 8×Φ12.5/4×Φ10.5 | 79 | 26 | 160 | 136 | 126 | 247 |
| ZF20Ⅱ-50 | 125/135/140 | 90/115/65 | 8×Φ12.5/4×Φ14.5 | 79 | 26 | 160 | 136 | 126 | 207 |
| ZF25Ⅱ-50 | 120/145 | 110/70-90 | 8×Φ11 | 79 | 18 | 175 | 136 | 178 | 296 |
| ZF37Ⅱ-50 | 120/145 | 110/70-90 | 8×Φ11 | 79 | 18 | 175 | 136 | 178 | 296 |
| ZF55-50 | 180 | 120 | 4×Φ17 | 74 | 50 | 220 | 168 | 190 | 294 |
| ZF80-50 | 200 | 180 | 4×Φ18.5 | 100 | 180 | 240 | 220 | 220 | 374 |
| ZF100-50 | 180 | 100 | 4×Φ17 | 93 | 50 | 214 | 140 | 93 | 357 |
| ZF110-50 | 200 | 180 | 4×Φ18.5 | 100 | 180 | 240 | 220 | 220 | 374 |
| ZF110-50B | 180 | 120 | 4×Φ17 | 74 | 50 | 220 | 168 | 190 | 294 |
| HZ2-7B | 200 | 180 | 4×Φ18.5 | 100 | 180 | 240 | 220 | 220 | 374 |
| ZF150-50 | 230 | 150 | 4×Φ18.5 | 106 | 106 | 280 | 200 | 238 | 350 |
| ZF150Ⅲ-50 | 190 | 140 | 4×Φ17 | 104 | 50 | 230 | 180 | 230 | 433 |
| ZF165-50 | 190 | 140 | 4×Φ17 | 104 | 50 | 230 | 180 | 230 | 467 |
| ZF150-50B | 230 | 150 | 4×Φ18.5 | 106 | 106 | 280 | 200 | 238 | 350 |
| ZF150Ⅳ-50 | 230 | 150 | 4×Φ18.5 | 106 | 106 | 280 | 200 | 240 | 375 |
| ZF150Ⅳ-50B | 230 | 150 | 4×Φ18.5 | 106 | 106 | 280 | 200 | 240 | 375 |
| ZF220Ⅱ-50 | 230 | 150 | 4×Φ23.5 | 106 | 40 | 280 | 200 | 240 | 420 |
| ZF220Ⅲ-50 | 260 | 150 | 4×Φ26 | 140 | 23 | 315 | 204 | 297 | 415 |
| ZF250-50 | 310 | 170 | 4×Φ33 | 160 | 30 | 380 | 240 | 335 | 440 |
| ZF370-50 | 350 | 170 | 4×Φ33 | 165 | 50 | 430 | 235 | 335 | 490 |
| ZF550-50 | 380 | 250 | 4×Φ39 | 200 | 45 | 455 | 340 | 405 | 610 |
| ZF1000-50 | 380 | 125 125 | 6×Φ39 | 200 | 40 | 455 | 365 | 405 | 686 |
